产品概述
LX-UDZ-191 智能电接点双色水位计是用于测量、控制锅炉汽包、除氧器、高低加热器、凝汽器及其它水箱液位的智能仪表。
工作原理

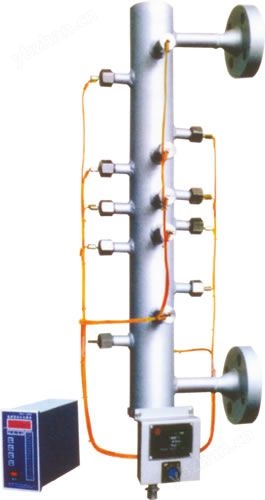

LX-UDZ-191 电接点水位计是由测量筒、电极和二次仪表组成。由于水和汽的导电性能差异极大，测量筒的作用就是将水位变化通过电接点的电阻的变化取得信号，在液态时由于介质电阻率小，当电接点加上一电压时，流过的电流大，反之未浸入液面下的电接点流过电流小，这两种状态下流过的电流相差很大，可以作为一种信号馈送到二次仪表，显示控制输出，实现远距离监控。
本水位计具有电极（镀银）不易结垢、结构简单、指示精确的特点。
主要技术参数
1、工作压力：0-22MPa
2、工作温度：0-540℃
3、测量中心距：670mm或按用户要求制造
4、测量位置：19点，0，±15，±30，±50，±75，±100，±150，±200，±250，±300或按用户要求配置
5、测量筒连接形式：采用焊接，连管均为φ28×6或按用户要求制造
6、电极分为压入式、螺旋式、石墨密封式（超高压锅炉使用）
7、工作电压：220±22V，50Hz
8、二次表工作环境：-10-45℃，相对湿度≤85%
9、整机功率：≤10W
10、二次表开孔尺寸：76×151mm
