浮筒式液位计
244LD系列浮筒式液位计是整机进口的产品，244LD系列浮筒式液位计可用来连续测量所有工业应用过程中液体的液位、界面和密度。测量基于阿基米德浮力原理，因而经久耐用。测量值可进行模拟和数字转换。数字通讯更利于整个操作和通过PC机或控制系统组态。在高温高压和强腐蚀性液体中，244LD产品也能始终保持稳定性和精确性。有效的认证可使其安装在0区的爆炸危险环境中。
产品特点

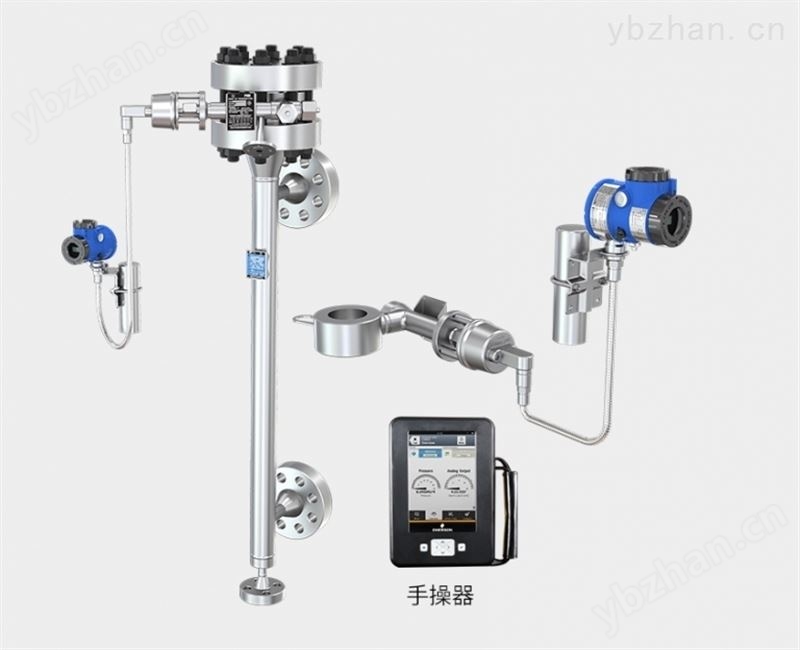

244LD智能电浮筒液位（界位）变送器由浮筒测量容室（顶装式无）、浮筒、扭力管系统及电子测量系统等组成。浮筒浸没在测量容室内的液体中，与扭力管系统刚性连接，扭力管系统承受的力是浮筒自重减去浮筒所受的浮力的净值，在这种合力作用下的扭力管扭转一定角度。浮筒容室内液体的位置、密度或界位高低的变化引起浸没在液体中的浮筒受到的浮力变化，从而使扭管转角也随之变化。该变化被传递到与扭力管刚性连接的传感器上，使传感器输出电压发生变化，继而被电子部件放大并转换为4～20mA电流输出。变送器采用微控制器与相关的电子线路测量过程变量，提供电流输出，驱动LCD显示及提供HART或FF通信能力。变送器内的电子部件不仅可以对环境温度补偿和线性化处理能力，同时对由于过程温度变化而引起的液体密度变化进行相应补偿。
技术参数
测量范围：0～ 10m
精度：±0.2%FS; B级：±0.5%FS
输出信号：4～20mADC；4～20m+HART数字信号
通讯协议: HART , FOXCOM , 或 FF现场总线
工作压力：≤42.0MPa
过程温度：-196～500℃ 环境温度：指示仪表:+5℃～+40℃ , 传感器:-40℃～85℃
防爆标志：Ex d ia II C T4/T6 Ga/Gb ；Ex d II C T4/T6 Gb
防护等级：IP66(NAME 4X)
电气接口：1/2NPT内螺纹
法兰标准：ANSI B16.5, HG/T20592, HG/T20615，或用户指明
材质：20#、 304SS、316SS 316LSS等
电 源：24vDC
液晶显示：mA或液位(界位)毫米高度及百分数范围
负载电阻：650Ω (24VDC供电时）
密度：p≤2g/cm³;
密度差：≥0.05 g/cm³
工作条件的影响：供电影响：当电压在规定的电压大小值之间变化时，输出变化≤±0.2%FS;温度影响：≤0.1%/10℃
