地下PE管线探测仪 LMX200应用案例
LMX200 应用领域：
◇ 地下金属管线、非金属管线探测
◇ 地下空洞探测
◇ 地下存储罐探测
◇ 考古
◇ 地质工程
地下PE管线探测仪 LMX200应用案例
LMX200 应用领域：
◇ 地下金属管线、非金属管线探测
◇ 地下空洞探测
◇ 地下存储罐探测
◇ 考古
◇ 地质工程
LMX200 技术特点：
◇ 把地下小于5米范围以内的管线目标体在地面的投影位置实时标记出来
◇ 手触摸屏及按键操作：冬季可带手套操作
◇ 主机无线Wifi 可在现场实时把探测解释报告发送给办公室
◇ 内置GPS可记录测线的经纬度坐标信息
◇ 现场快速计算介质的雷达波速度
LMX200技术参数：
|
天线频率 |
125-375MHz, 中心频率250MHz |
|
可探深度 |
可收集数据深度至8 米, 视地质条件而定 |
|
空间分辨率 |
5cm |
|
信号增方式 |
dynaq, 空间滤波 dynaq, dynat, 空间滤波 |
|
控制主機 |
一体化触屏式操作控制主机双操作模式可现场实时同时生成及显示成垂直切面图、不同深度的水平切面图内置WIFI, 可实时传到智能上啲图 |
|
软件 |
可存原始数据作后期分析, 包括生成垂直切面图、不同深度的水平切面图、可在图中加上图像及文字诠释。 可结合GPS 数据, 自动生成堪量路线, 同时可把堪量路线路线及地下管图覆盖到常用嘅卫星图上 |
|
数据存储 |
内存可记录350 公里数据,另有USB 接口导出数据 |
|
供电 |
9Ah 12V 叉电池, 可使用6 小时以上 |
|
密封 |
防水级别IP65 |
|
工作温度 |
-40°C~+50°C (傳感器) / -10°C~+50°C (控制器) |
|
尺寸 |
45 (H) x 70 厘米 (W) x 100 厘米 (L) |
|
质素 |
22kg |

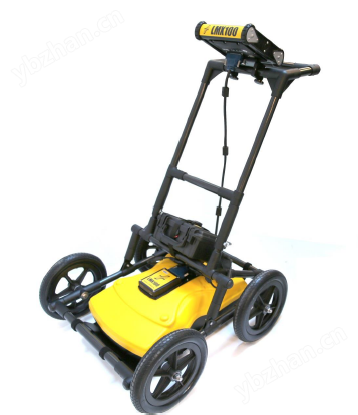

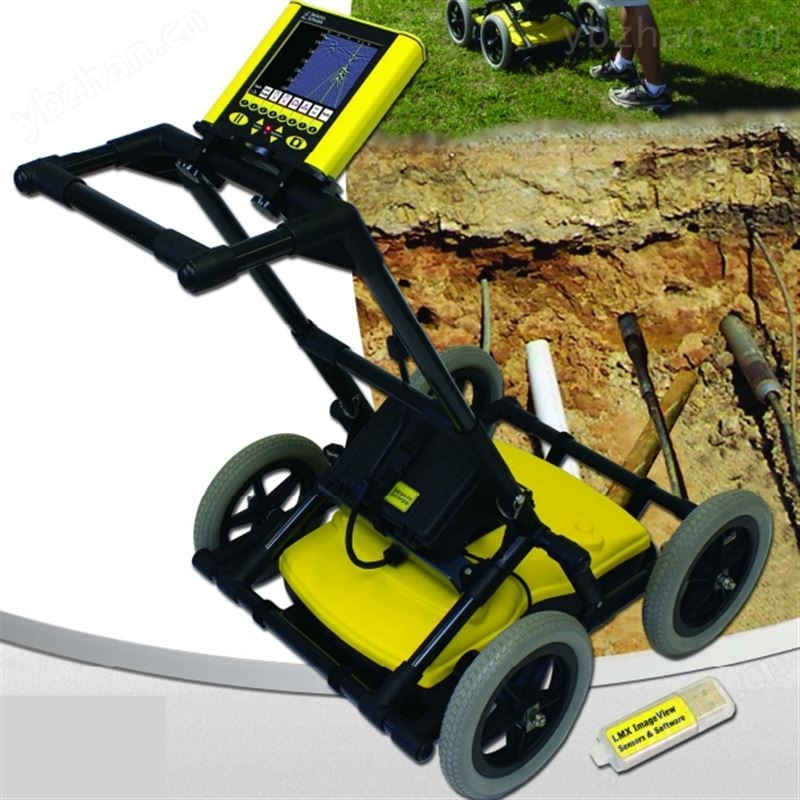

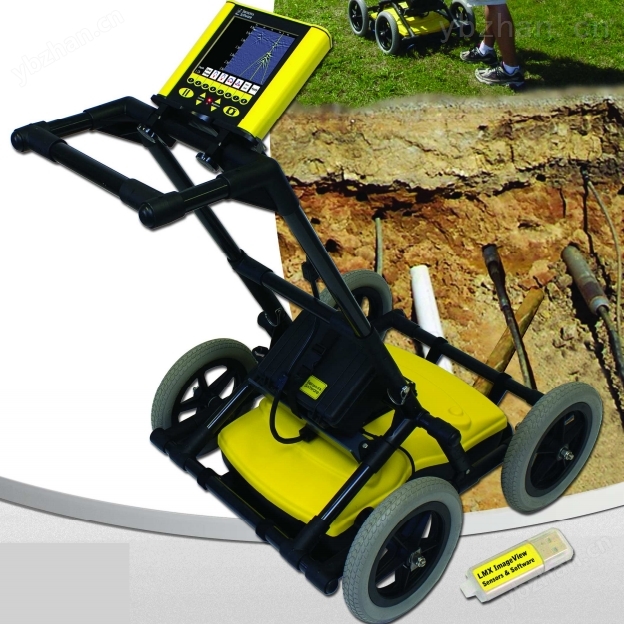

LMX200™GPR探地雷达
使雷达定位更便捷
在现场 Locate & Mark™ 公用设施简单、经济的方法
★ 应用范围：
LMX200™ 提供的察和目标信心来检测传统上无法定位的地下特性，例如：
· 非金属管道，包括聚氯乙烯和石棉水泥
· 地下电缆
· 混凝土雨水和下水道系统
· 安装示踪线失败的公用设施
· 地下储罐和排水瓦管
· 化粪池系统部件
· 非公用设施结构，如拱顶、基础墙和混凝土垫层
★ 产品描述：
公用设施系统和地方政府要求对地下系统的位置进行定位和标记。这有助于规划项目，避免风险和危害。LMX200™ 在 LMX100™ 能力的基础上增加了进一步的功能，帮助您定位这些公用设施并绘制地图。它增加了功能大的网格扫描模式和使用外部 GPS 的能力，以充分利用 SplitView 和 MapView。LMX 200™ 可通过 EKKO_Project GPR 数据分析软件（可选）进行数据导出，方便项目归档以及后期处理和报告生成。
LMX200是一种适合大众使用的简单、 便捷、智能的地质雷达,可在野外现场快速定位与标注地下埋设物(如管缆等)。操作流程简单,即向前推进扫描采集数据操作流程简单, 即向前推进扫描采集数据发现目标体(如管道)后,回退时屏幕上出现游标, 当移至目体图像特征时出现游标, 当移至目体图像特征时即可定位与标注地下目体。 探测金属管道、塑料管、水泥管等市政管线发现不再管网图纸上的管线梳理密集管线便捷、智能的地质雷达,可在野外现场快速定位与标注地下埋设物(如地下管缆等)。操作流程简单,即向前推进扫描采集数据,发现目标体(如管道)后,回退时屏幕上出现游标,当游标移至目标体图像特征时,即可定位与标注地下目标体。

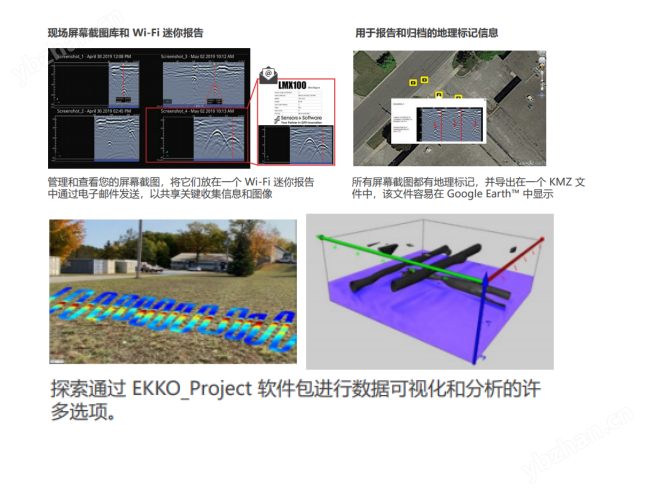

LMX200探测雷达可保存数据, 生成不同深度的水平切面图, 及3D图, 又可加上GPS数据,做成地下管道堪察图,更直观对地埋暗管检测。采用**的探 测雷达成像技术,图像清晰、定位准确。

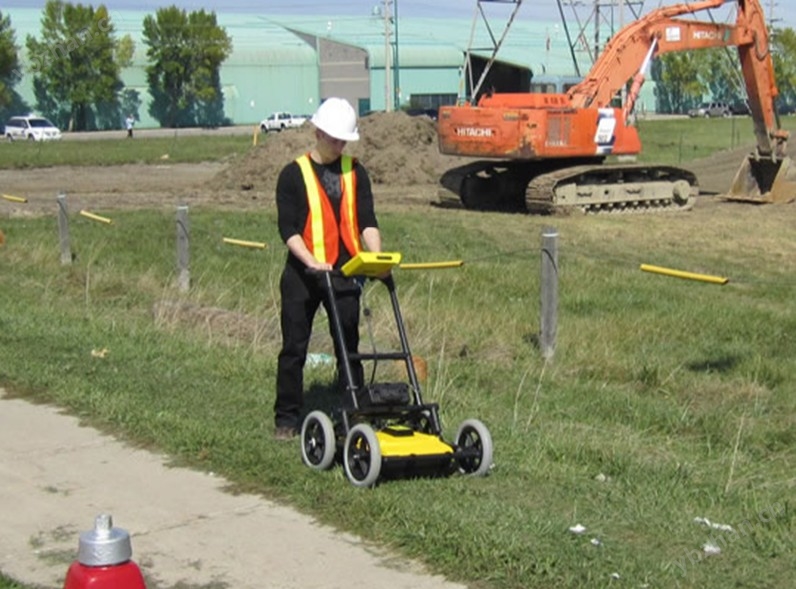

★ 应用案例：

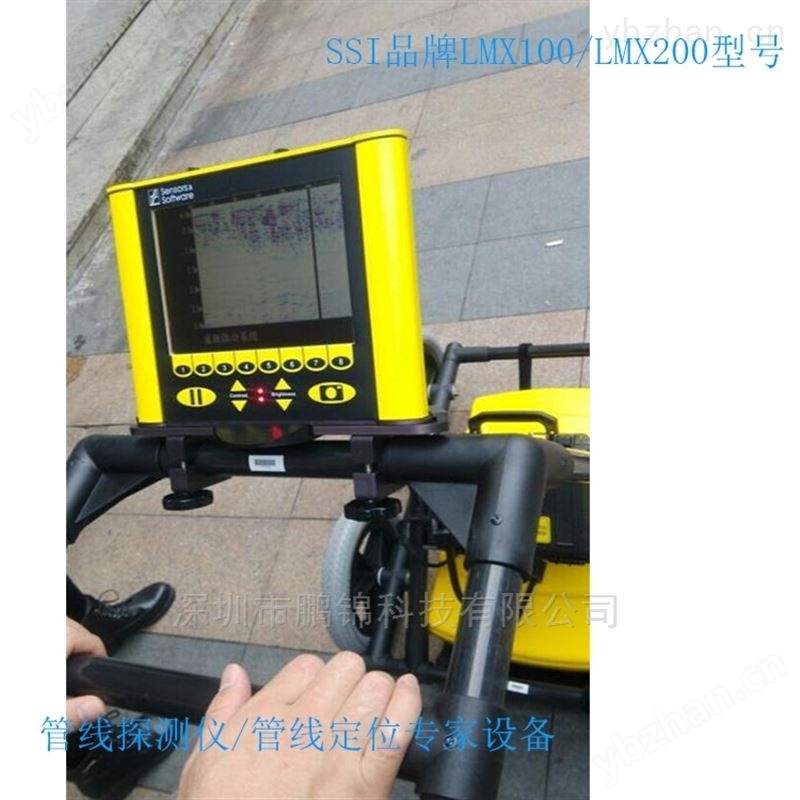

地下PE管线探测仪 LMX200应用案例
