螺纹固定双金属温度计
双金属温度计是基于绕制成环性弯曲状的双金属片组成，一端受热膨胀时，带动指针旋转，工作仪表便显示出热电势所应的温度值。广泛应用于生产过程中的-80℃-+500℃范围内液体蒸汽和气体介质温度测量。
产品特点
1、现场显示温度，直观方便
2、安全可靠，使用寿命长
3、多种结构形式，可满足不同要求
使用要求
1、量程范围： -80℃～+500℃
2、安装方式：螺纹固定
3、测量精度：1.0/1.5
螺纹固定双金属温度计 参数：
| 测量范围(℃) |
-80～40、-80～80、-20～100、0～80、0～100 0～150、0～200、0～300、0～400、0～500 |
| 环境温度(℃) | -40～85 |
| 标度盘公称直径 | 60、100、150 |
| 精度等级 | 1.5级 |
| 回差 | 温度计回差应不大于基本误差限的绝对值 |
| 重复性 | 温度计重复性极限范围应不大于基本误差限绝对值的1/2 |
| 热响应时间 | ≤40s |
| 工作压力 | 固定法兰或螺纹式：-0.1～2.5Mpa； 活动法兰或螺纹式：常压 |
| 防护等级 | IP55 |
| 插入深度 | 100～2000mm |
| 保护管直径 | φ6、φ8、φ10、φ12、φ16 |
| 保护管材质 | 不锈钢 |
| 过程连接 |
螺纹连接：M16﹡1.5、M27*2、G1/2"、G3/4"、1/2-14NPT 法兰连接：DN20以上法兰、请注明法兰标准(如GB、HG、ANSI、DIN等) |

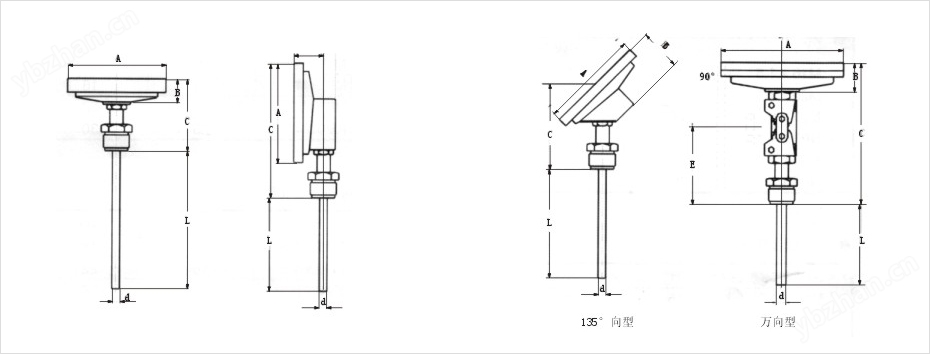

外形尺寸
| 形式 | A | B | C | E | L | d |
| 轴向型 | 65 | 23 | 73 | - |
75 100 150 200 300 400 500 750 1000 |
Φ6 Φ8 Φ10 |
| 105 | 23 | 73 | - | |||
| 155 | 23 | 73 | - | |||
| 径向型 | 65 | 50 | 110 | 34 | ||
| 105 | 50 | 110 | 34 | |||
| 105 | 50 | 110 | 34 | |||
| 135°向型 | 105 | 23 | 85 | - | ||
|
|
155 | 23 | 85 | - | ||
| 万向型 | 105 | 23 | 178 | 120 | ||
|
|
155 | 23 | 178 | 120 |
