技术数据 :
COM1003
|

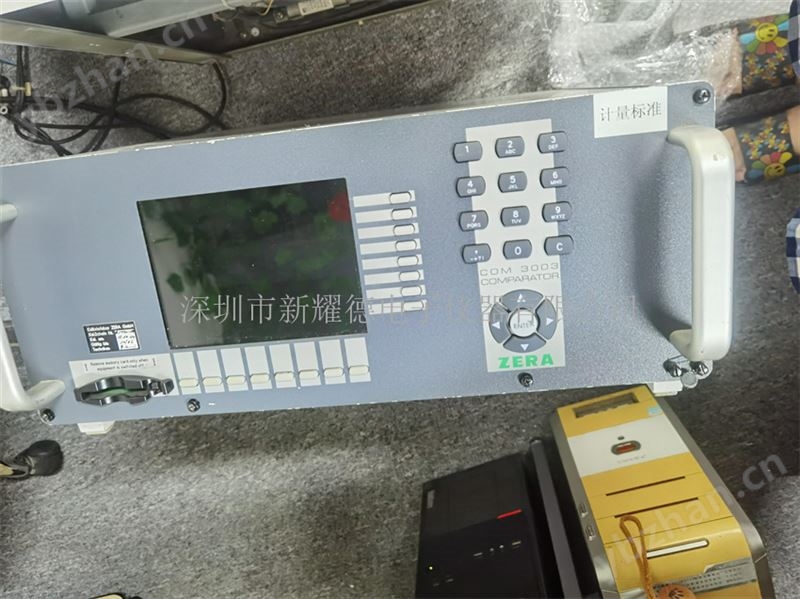

COM3003
|
|
电源 | 230 V + 10% - 15%, 50...60 Hz | 230 V + 10% - 15%, 50...60 Hz |
功耗 | 约 80 VA | 约 120 VA |
检测电压范围 | 30 V...500 V | 30 V...500 V |
电压档位 | 60 - 120 - 240 - 480 V | 60 - 120 - 240 - 480 V |
检测电流范围 | 2 mA ... 160 A | 2 mA ... 160 A |
电流档位 |
5-10-20-50-100-200-500 mA 1-2-5-10-20-50-100-200 A |
5-10-20-50-100-200-500 mA 1-2-5-10-20-50-100-200 A |
参比电压档位 | 1 V 和 10 V DC | 1 V 和 10 V DC |
基波频率 | 15 - 70 Hz | 15 - 70 Hz |
带宽 | DC ... 3500 Hz | DC ... 3500 Hz |
测量模式 |
2Wa 2Wr |
4Wa 4Wr 4Wrc 4WQ60 4Wap 3Wa 3Wr 3Wrca 3Wrcb 2Wa 2Wr |
由PTB认定,在30...500 V, 50 mA...160 A间的准确度等级 | 100 E-6 | 100 E-6 |
PTB认可的*长送检周期 | 两年 | 两年 |
电压测量误差 | <30 E-6 | <30 E-6 |
电压年漂移 | <15 E-6 / 年 | <15 E-6 / 年 |
电流测量误差 |
<50 E-6 (50mA - 160A) <150 E-6 (10mA - 50mA) <250 E-6 ( 1mA - 10mA) |
<50 E-6 (50mA - 160A) <150 E-6 (10mA - 50mA) <250 E-6 ( 1mA - 10mA) |
电流年漂移 | <25 E-6 / 年 | <25 E-6 / 年 |
功率/电能测量误差* |
<80 E-6 (50mA - 160A) <180 E-6 (10mA - 50mA) <280 E-6 ( 1mA - 10mA) 电压: 30...500V |
<80 E-6 (50mA - 160A) <180 E-6 (10mA - 50mA) <280 E-6 ( 1mA - 10mA) 电压: 30...500V |
功率/电能年漂移 | <30 E-6 / 年 | <30 E-6 / 年 |
相角误差 | <0.005° | <0.005° |
直流电压比对误差 | <20 E-6 | <20 E-6 |
直流电压比对年漂移 | <5 E-6 / 年 | <5 E-6 / 年 |
工作温度 | 15°...40°C | 15°...40°C |
温度漂移
U,I
P 电压参考基准 时基 |
<0.5 E-6 / K <1.0 E-6 / K <1.0 E-6 / K <0.1 E-6 / K |
<0.5 E-6 / K <1.0 E-6 / K <1.0 E-6 / K <0.1 E-6 / K |
输入输出接口 |
1 * 电流输入 1 * 电压输入 1 * 电压参考输入 2 * 频率输出 1 * 频率输入 1 * 光电扫描头插口 1 * 时基输出 1 * RS232接口 1 * IEEE488接口 1 * ZERA光纤通信接口 |
3 * 组电流输入 3 * 电压输入 1 * 电压参考输入 2 * 频率输出 1 * 频率输入 1 * 光电扫描头插口 1 * 时基输出 1 * RS232接口 1 * IEEE488接口 1 * ZERA光纤通信接口 |
尺寸(H * W * D) | 172 * 465 * 460 mm | 172 * 465 * 460 mm |
重量 | 16.0 kg | 32.0 kg |
* 与视在功率有关。
