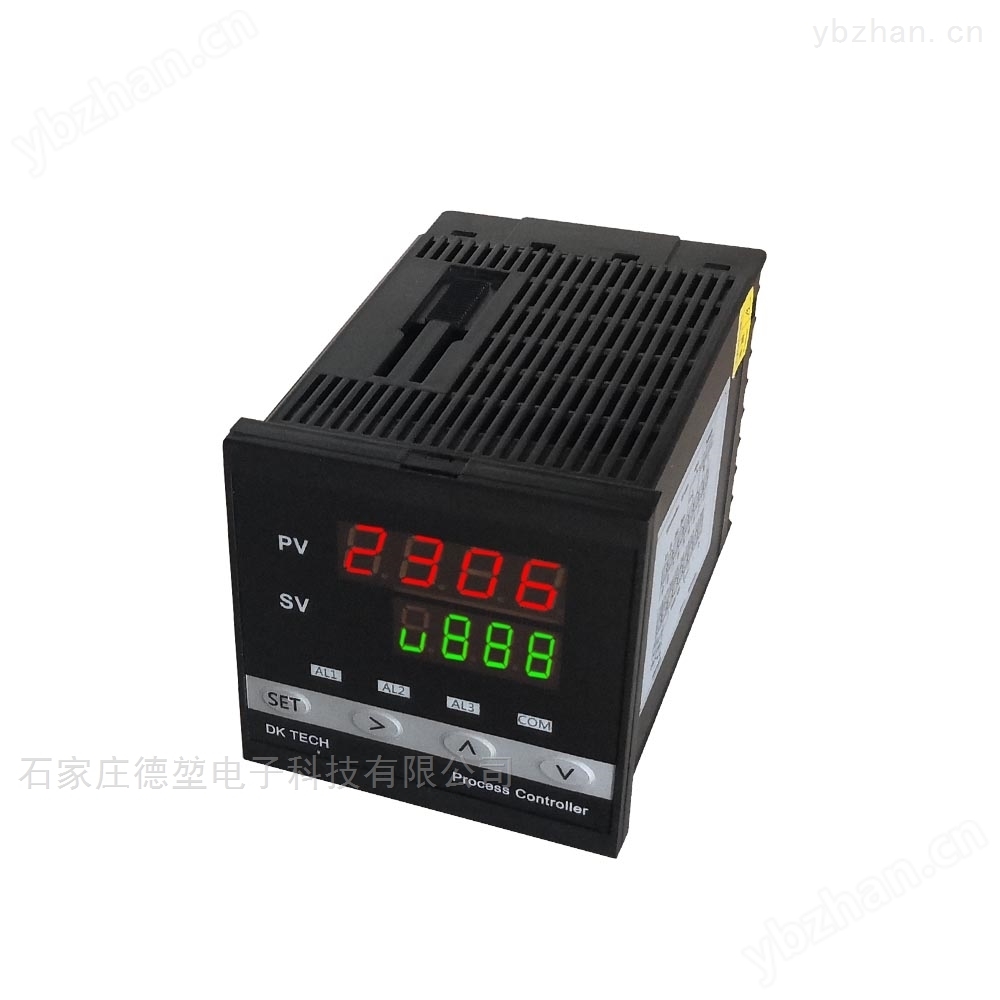

DK230 6 PID控制器是基于微处理器技术的单回路过程控制器、显示仪表，可对温度，压力，流量等过程参量进行控制和显示，仪表设置灵活，组态方便，操作简单。
产品特点
l 高精度24位AD测量，带传感器馈电
l 可提供4路报警继电器输出控制
l 标准MODBUS RTU 通讯
l 带信号变送功能
l 可实现加热制冷双输出控制（制冷采用继电器，可以保护制冷压缩机功能）
l 订制抗干扰芯片设计测量电路，可工作在恶劣工作环境
l 改进型DK PID算法控制，输出更快速、无超调。控制速度100MS
输入
输入信号范围： 23种常见工业标准信号
K
S
R
T
E
J
B
N
WRe3-WRe25
WRe5-WRe26
Cu50
Pt100
0~80Ω
0~400Ω
0~10mA
0~20mA
4~20mA
0~20mV
0~100mV
0~1V
0~2V
0~5V
1~5V
输出
0-10MA
0-20MA
4-20MA
通讯
光电隔离
RS-485通讯接口
报警
4路 (2316为一路报警)
其它详细参数
输入信号范围：
23种常见工业标准信号
测
量
AD：24位，40Hz
输
出
DA：12位，100KSPS
主控输出：
1路（可选加热制冷输出方式，报警三可定义为制冷输出）
输入阻抗：电压时 ≥500K，电流时 ≤200Ω，热电阻 ≤0.25mA，热电偶 ≥500K
输出阻抗（带负载能力）：电流时
≤500Ω（电流有特殊要求，可以做到650欧，订货时说明），继电器 AC220V/2A，DC30V/1A
显示方式：数码管
控制输出周期：
10Hz
通讯协议：
MODBUS RTU（RS485接口，两线制）
驱动距离：
1200米
校验方式：无校验，奇校验，偶校验
波特率：
4800，9600，19200
通讯数据格式：一位起始位，八位数据位，一位停止位
供电电压：
100-240V AC（47~63Hz）
隔离电压：输入、输出、电源三者隔离，
2300 V AC 1分钟
工作条件：温度
-20℃～+50℃，湿度10%～90%RH
存储条件：温度：
-40℃～+80℃；湿度：10%～90%RH
选型尺寸
DK2306 : 72*72mm、
