工作原理

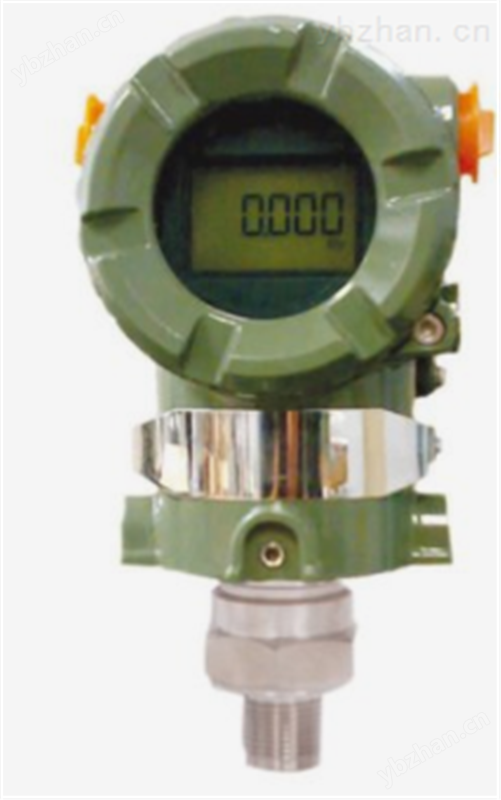

JSRY-PC 绝对压力变送器 用 于测量液体、气体或蒸汽压力，并将其转变成 4~20mA DC的电流信号输出。 JSRY-PC和JSRY-PCTA可与HART手操器进行通讯，实现远程设定、监控等功能。
特点
精度高 ， 量程、零点外部连续可调 ， 稳定性能好， 正迁移可达 500%、负迁移可达600% ， 二线制 ● 阻尼可调耐过压 ， 固体传感器设计 ， 无机械可动部件 ， 维修量少 、 重量轻 (2.4kg) ， 全系列统一结构 ， 互换性强 、 小型化 (166mm总高) ， 接触介质的膜片材料可选 ， 单边抗过压强 ， 低压浇铸铝合金壳体 ， 超级的测量性能 ， 用于压力、差压、液位、流量测量 ， 数字精度 :+(-)0.05% 、 模拟精度 :+(-)0.75%+(-)0.1%F.S 、 全性能 :+(-)0.25F.S 、 稳定性 :0.25% 60个月 ， 量程比 :100:1 ， 测量速率 :0.2S ， 小型化 (2.4kg)全不锈钢法兰，易于安装过程连接与其它产品兼容，实现测量 ， 世界上采用 H合金护套的传感器(技术)，实现了优良的冷、热稳定性 ， 采用 16位计算机的智能变送器 ， 标准 4-20mA，带有基于HART协议的数字信号，远程操控支持向现场总线与基于现场控制的技术的升级。
应用环境
绝压变送器一般用在地方平均大气压与标准大气压偏差较大的地方。当实际大气压力的波动幅度对工艺参数的影响超出允许范围的时候 (地区、季节、气候不同时实际大气也不同)，选用绝压变送器是必须的。
参考精度
1. 数字、智能 :±0.075%校验量程
2. 模拟、线性 :±0.1%校验量程
稳定性
1. 数字、智能 :6个月，±0.1%URL 经济型绝压变送器
2. 模拟、线性 :6个月，±0.2%URL
环境温度影响
1. 数字、智能 : 零点误差:±0.1%URL/56℃ 总体误差:±(0.2%URL+0.18%校验量程)/56℃
2. 模拟、线性 零点误差 :±0.1%URL/56℃ 总体误差:±(0.5%URL+0.5%校验量程)/56℃振动影响 在任意轴向上，200Hz下振动影响为±0.05%URL/g电源影响 小于±0.005%输出量程/伏特。
负载影响
没有负载影响，除非电源电压有变化。电磁干扰 /射频干扰(EMI/RFI影响) 由20至1000MHz，场强达至30V/M时，输出漂移小于±0.1%量程。
安装位置影响
零点漂移至多为±0.25kPa。所有的 零点漂移 都可修正掉;对量程无影响。
选型表
|
AP |
绝对压力变送器 |
|||
|
代码 |
量程范围 KPa |
|||
|
3 |
0-1.3~7.5 |
|||
|
4 |
0-6.2~37.4 |
|||
|
5 |
0-31.1~186.8 |
|||
|
6 |
0-117~690 |
|||
|
7 |
0-345~2068 |
|||
|
8 |
0-1170~6890 |
|||
|
代码 |
输出 |
|||
|
E |
4-20mA |
|||
|
H |
HART通讯 |
|||
|
F |
FF通讯 |
|||
|
代号 |
结构材料 |
|||
|
法兰和接头 |
排气 /排液阀 |
隔离膜片 |
灌充液体 |
|
|
22 |
316不锈钢 |
316不锈钢 |
316不锈钢 |
硅油 |
|
23 |
316不锈钢 |
316不锈钢 |
哈氏合金 C |
|
|
24 |
316不锈钢 |
316不锈钢 |
蒙乃尔 |
|
|
33 |
哈氏合金 C |
哈氏合金 C |
哈氏合金 C |
|
|
44 |
蒙乃尔 |
蒙乃尔 |
蒙乃尔 |
|
|
代号 |
选项 |
|||
|
M1 |
0-100%线性指示表 |
|||
|
M3 |
3-1/2LD数字显示器 |
|||
|
B1 |
管装弯安装板 |
|||
|
B2 |
板装弯安装板 |
|||
|
B3 |
管装平安装板 |
|||
|
D1 |
侧面泄放阀在压力室上部 |
|||
|
D2 |
侧面泄放阀在压力室下部 |
|||
|
不注 |
1/2NPT锥管螺纹接头 |
|||
|
C1 |
1/2-14NPT引压接头,后部焊接Ф14引压管 |
|||
|
C2 |
M20×1.5丁字形螺纹接头 |
|||
|
C21 |
M20×1.5丁字形螺纹接头另加工字型接头 | |||
