产品简介在线询价

产地	国产	加工定制	是

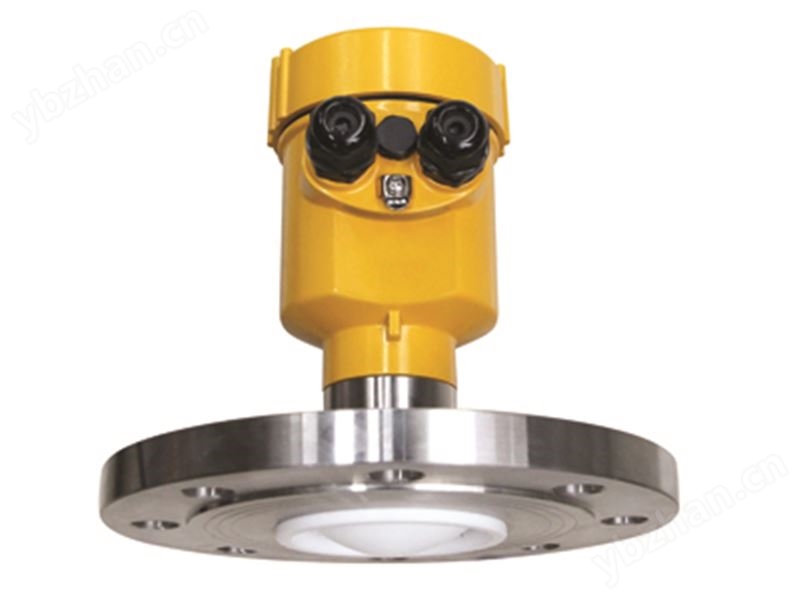

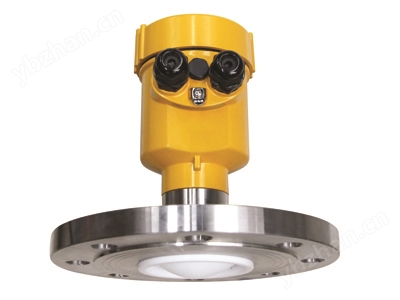

JK-RD800调频雷达液位计系列传感器是120G调频雷达式物位测量仪表，测量距离可达150米

JK-RD800调频雷达液位计产品详情

产品概述 PRODUCT OVERVIEW

JK-RD800调频雷达液位计 系列传感器是120G调频雷达式物位测量仪表，测量距离可达150米。天线被进一步优化处理，新型快速的微处理器可以进行更高速率的信号分析处理，使得仪表可以用于高温高压等环境固体的测量。

产品原理 THE PRODUCT PRINCIPLE

JK-RD800调频雷达液位计的通用原理为雷达在罐顶发射电磁波，电磁波碰到介质反射后被雷达接收，接收信号与发射信号之间的频率差 δ f 与介质表面的距离 R 成一定比例关系： R= C (速度) *δ f (频率差) /2/ K ( 调频斜率)。因为光速 C和调频斜率 K 已知，因此估算出频率差 δ f ，便可得到雷达安装位置料面的距离 R ，再通过已知的罐体总高，减去雷达到料面的空间距离(简称空高)，得出料位的高度。

产品规格 PRODUCT SPECIFICATION

测量介质：固体

测量范围：0.3m~150m

　　过程连接：法兰≥DN80

　　过程温度：-40～110℃

　　过程压力：-0.1～0.3MPa

　　精度： ±5mm

　　防护等级：IP67

　　频率范围：123GHz

　　电源：两线制(DC24V)/四线制(DC12V~24V)/四线制(AC220V)

　　防爆等级：Exia ⅡC T6 Ga / Exd IIC T6 Gb

　　外壳：铝/塑料/不锈钢

信号输出：二线制4...20mA/HART协议/四线制4...20mA /RS485 Modbus

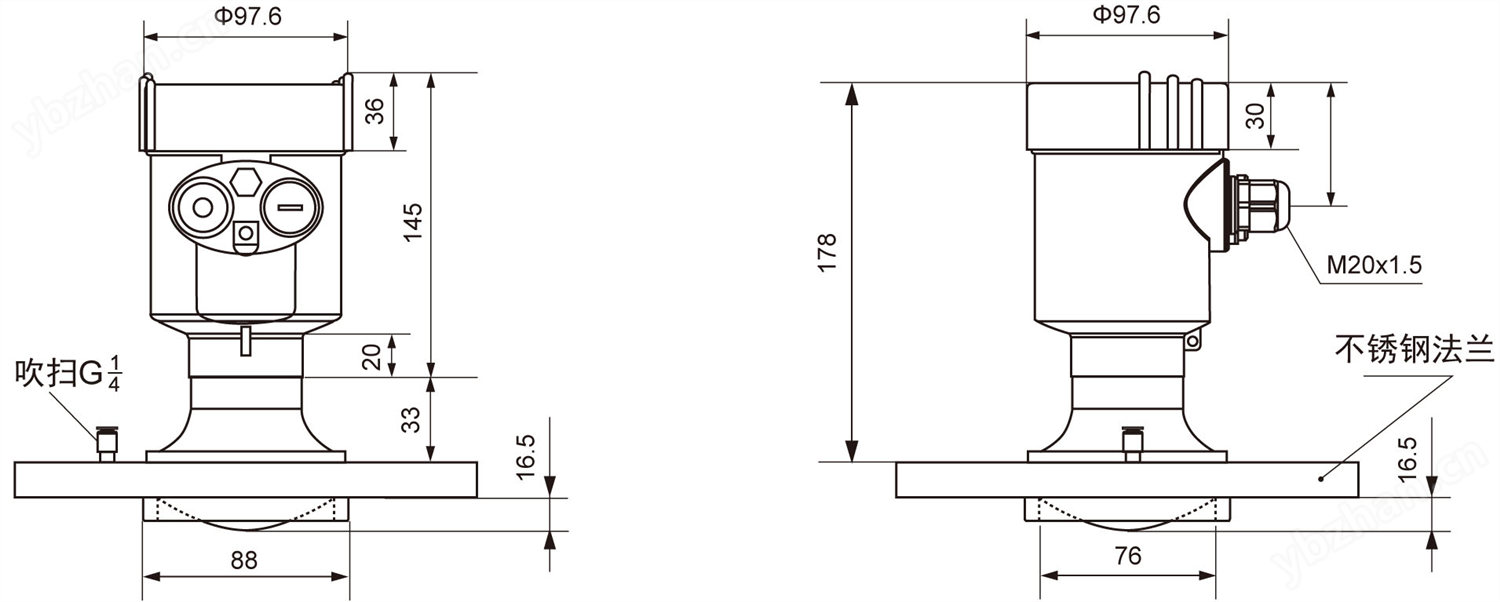

带吹扫型

不带吹扫型

技术参数 TECHNICAL PARAMETERS

过程链接	法兰
材质	304不锈钢、PP
外壳	外壳和外壳之间的密封	硅橡胶
	外壳视窗	聚碳酸酯
	接地端子	不锈钢
供电电压	四线制	标准型	（12~24）V DC
		功耗	max80mA DC24V/2W
		允许波纹	＜100Hz	Uss＜1V
			（100~100K）Hz	Uss＜10mV
	双腔外壳	(198~242)V AC	四线制
		100V AC	四线制
电缆参数	电缆入口/插头	1个M20x1.5电缆入口
		1个盲堵M20×15
	接地端子	导线横截面2.5mm²
输出参数	输出信号	（4~20）mA/RS485Modbus
	分辨率	1mm
	故障信号	电流输出不变；20.5mA;22mA;3.9mA
	积分时间	(0~20)s，可调
盲区	0.1m/0.2m/0.3m
较大测量间隔	150米
测量间距	大约1秒（取决于参数设置）
调整时间	大约1秒（取决于参数设置）
调整时间工作存储及运输温度	（-40~80）℃
过程温度	JKRD-FMF11	-40~80℃
	JKRD-FMF12	-40~110℃
	JKRD-FMF13	-40~110℃
	JKRD-FMF15	-40~200℃
	JKRD-FMF21	-40~110℃
相对湿度	＜95%
压力	Max2.5MPa
耐震	机械震动10m/s²,(10~150)Hz

仪表线性 INSTRUMENT LINEARITY

安装要求 INSTALLATION REQUIREMENTS

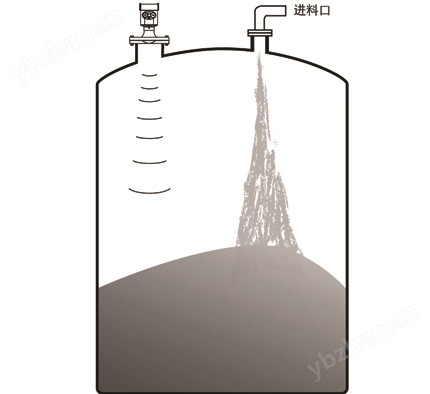

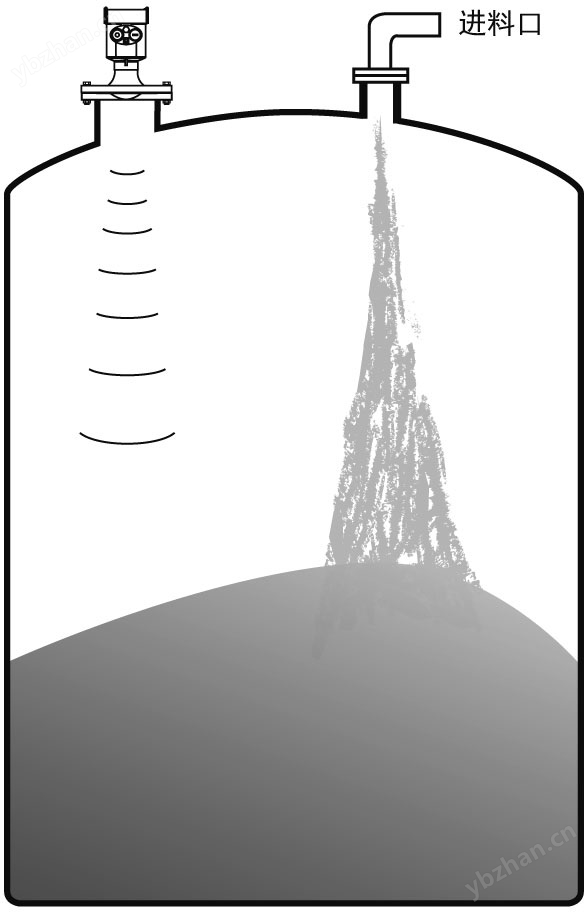

仪表在安装时避免安装在入料口的上方，尽量避开各种影响信号的物体，如搅拌桨等

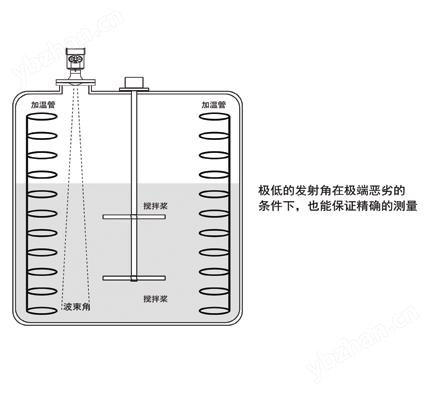

● 在复杂的工况下，以雷达安装点为中心，半径20cm的区域内没有任何障碍物，仪表即可正常工作。

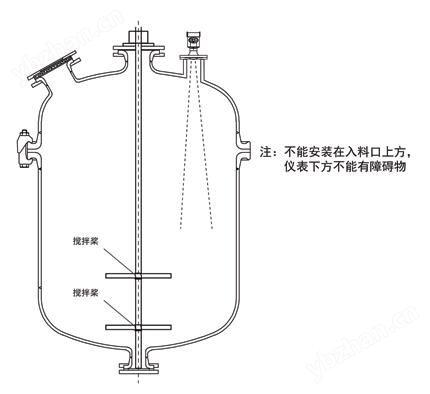

有不能安装在入料口上方，仪表下方不能有障碍物

在复杂的工况下，以雷达安装点为中心，半径20cm的区域内没有任何障碍物，仪表即可正常工作。
