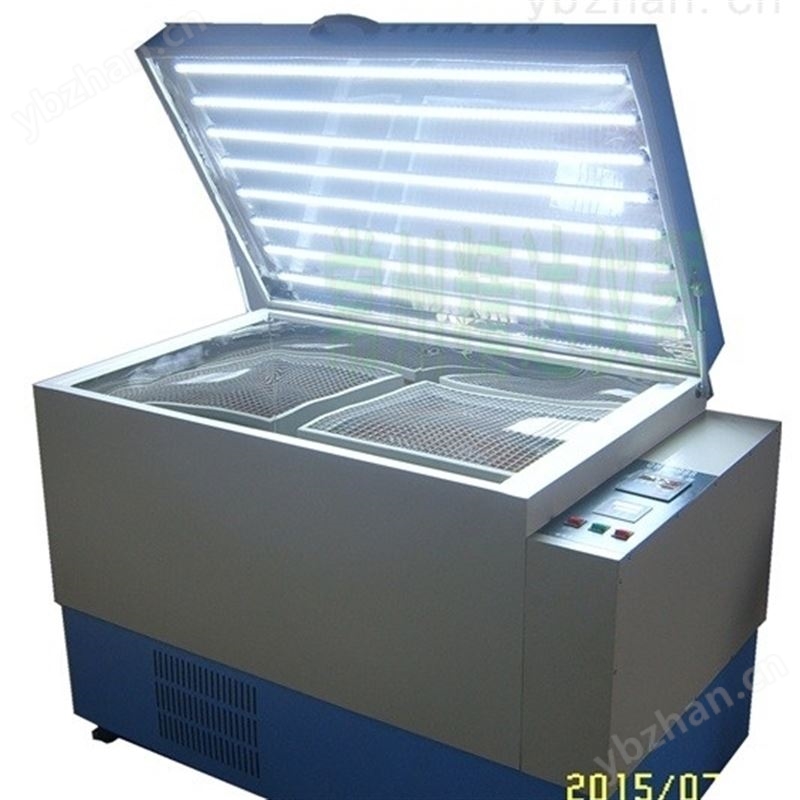

QHZ-98B全温度光照恒温振荡器 产品介绍
一、性能与特点：
1、集恒温培养箱与振荡器于一体，既可静态培养、也可作动态培养，一机二用。
2、驱动机构为三维一体的偏三轮，具有旋转平稳、坚固耐用，尤其是截重性能好，对振荡板上的培养体放置无需平均。
3、电器控制部分为电脑芯片和触摸式操作，温度与振荡由二块芯片分别控制。
4、采用LED的数字显示振荡频率和温度取代了以往的液晶屏显示;使得操作清楚、观察时一目了然。
5、控温采用PID温度补偿功能，减少了箱内的温度过冲和不必要的波动。
6、驱动电机采用特种的交流感应无刷电机，使用后故障少、寿命长。
7、设有定时功能：0-999分范围内可任意设定培养时间。
8、外型美观，大型可视窗并装有照明灯。
二、QHZ-98B全温度光照恒温振荡器技术指标
1、振荡频率：50-300rpm
2、振
幅：26MM
3、控温范围：5~60℃
4、显示方式：LED
5、容量：250ml*54或500ml*40或1000ml*24或2000mlX12或5000mlX6
6、标准配置：弹簧夹具
7、光照强度:10000LX (可分四挡调节)
8、电源：AC200-240V 50HZ
9、外型尺寸：1300X680X720mm
三、使用方法：
1、首先将需振荡培养的样品夹在托盘夹具上，接通电源，合上电源开关指示灯亮，表明机内电源已经接通
①闭合电源开关，这时上排显示为原始转速值。（上次运行速度）下排显示为原始定时值。
②按《 》（速度快慢）键设定所需要的转速。
③按H（小时）键设定小时档，按M（分钟）键设定分钟档。（设定0时0分表示不定时常开连续运行状态）
④设定完所有的数据后，按RUN（启动）键启动，按STOP（停止）可以随时停止运行。（此时定时也结束）
⑤绿为运行灯，红为停止灯。相应指示灯亮表示控制器为相应状态。
2、温度的设置：
（1）、设定温度：按SET键可设定温度。按一下SET键下排数码管数据闪动（上排正常测温），此时仪表计入温度设定状态，按△键设定值增加，按▽键设定值减小，再按一下SET键仪表回到正常工作状态温度设定完毕。
（2）、传感器误差的修正：按SET键3秒进入仪表内层菜单，选定参数SC后配合△或▽键可修正误差。显示分辨率为0.1度传感器误差的修正的范围为±19.9，显示分辨率为1度的修正范围为±50度。完成后再按SET键3秒退出。仪表出厂时修正值为0。
（3）、启动自整定：本产品能适应绝大多数控制系统，只有控制效果特别不理想时方可启动自整定。方法一：仪表上电后按移位键3秒启动自整定。方法二：按SET键3秒可开启自整定。自整定进行时Atu指示灯闪烁，其过程是仪表控制加热系统在设定点附近波动二次，当Atu指示灯灭时自整定结束，新的PID
参数被锁存在芯片中。
6、制冷压缩机延时保护：压缩机一轮工作完毕后需通过毛细管泄除蒸发器内的压力，在泄压过程中压缩机带压启动可能会损毁压缩机。压缩机再次启动需延时120-200秒对压缩机进行保护。参数Alt即压缩机再启动延时保护时间。
7、制冷控制的介入与分离：当设定的温度低于某个温度点（参数AFL）时压缩机必须连续工作，系统以能耗平衡法稳定温度。当设定的温度高于某个温度点（参数AFH）时则不需要压缩机参与工作，系统只需补温即可稳定温度。
仪表工作方式的设定及各参数说明（按SET键3秒可进入内层工作参数）
|
代号 |
参数含义 |
说明 |
设置范围 |
默认 |
|
AL1 |
制冷启动偏差 |
制冷启动的温度控制点 |
0-全量程 |
0.3 |
|
AL2 |
报警参数 |
报警继电器动作的温度控制点 |
0-全量程 |
10.0 |
|
ALt |
制冷延时时间 |
压缩机再次启动延时保护的时间 |
0-999秒 |
140 |
|
AFL |
制冷全开点 |
设定的温度低于AFL时制冷不停机 |
0-全量程 |
10.0 |
|
AFH |
制冷全关点 |
设定的温度高于AFH时制冷不启动 |
0-全量程 |
35.0 |
|
FAL |
制冷点回差 |
制冷输出动作不灵敏区 |
0-全量程 |
1 |
|
P |
比例带 |
若P=0，为位式控制。P值不为0时仪表为比例输出PID控制，P为动态工作范围。 |
1℃-200℃ |
10 |
|
Hyc |
主输出回差 |
主输出动作不灵敏区（P=0时出现） |
0-50℃ |
0.2 |
|
I |
积分时间常数 |
消除静差，仪表对输出能量调控的强度。I值越小调控能力越强。 |
0-999秒 |
120 |
|
d |
微分时间常数 |
预调能力，测量值发生变化时，对输出能量的调控速度。D值大反应就快。 |
0-999秒 |
30 |
|
T |
比例周期 |
加热及终断时间总和为一个周期。仪表通过调节加热及终断控制输出功率 |
1-200秒 |
3 |
|
Sc |
测量值偏置 |
传感器误差修正 |
±19.9 |
0 |
|
At |
自动适应 |
仪表自动选择合适的控制参数的过程 |
0关/1开 |
0 |
|
EP |
比例带偏移 |
用于阻止仪表开机时的温度过冲 |
10 |
10.0 |
|
LcK |
参数锁 |
0：不锁定； 1：锁定内层参数； 2：锁定所有参数 |
0-2 |
0 |
四、注意事项:
1、光照振荡器应可靠接地。
2、为保证冷凝器有效的散热，冷凝器与墙壁之间距离大于100mm。箱体顶部至少有300mm空间。
3、光照振荡器在搬运、维修、保养时，应避免剧烈碰撞，Z大倾斜度小于45度。
4、本培养箱制冷工作时，不宜使箱内温度与环境之差大于25度。
5、严禁含有易挥发性化学溶剂、爆炸性气体和可燃性气体置于箱内，培养箱附近不可使用可燃性喷雾剂，一以免电火花引燃。
6、为防止污染，低温使用时应尽量避免在工作室内壁上凝结冰珠。
7、制冷系统工作时，应避免频繁开箱门，这对保持温度稳定，防止灰尘、污物进入均有好处。
8、用软布擦干净工作室。
9、光照灯管自然损坏，要求更换同型号光照管。
