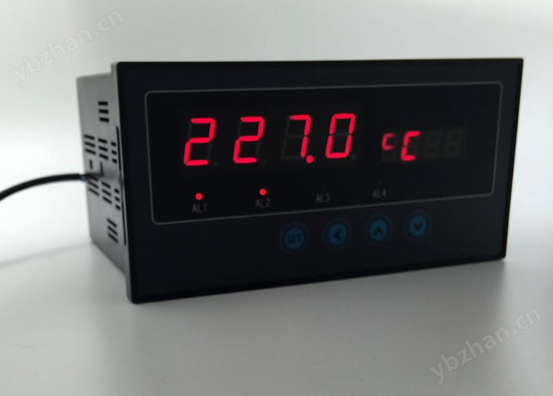

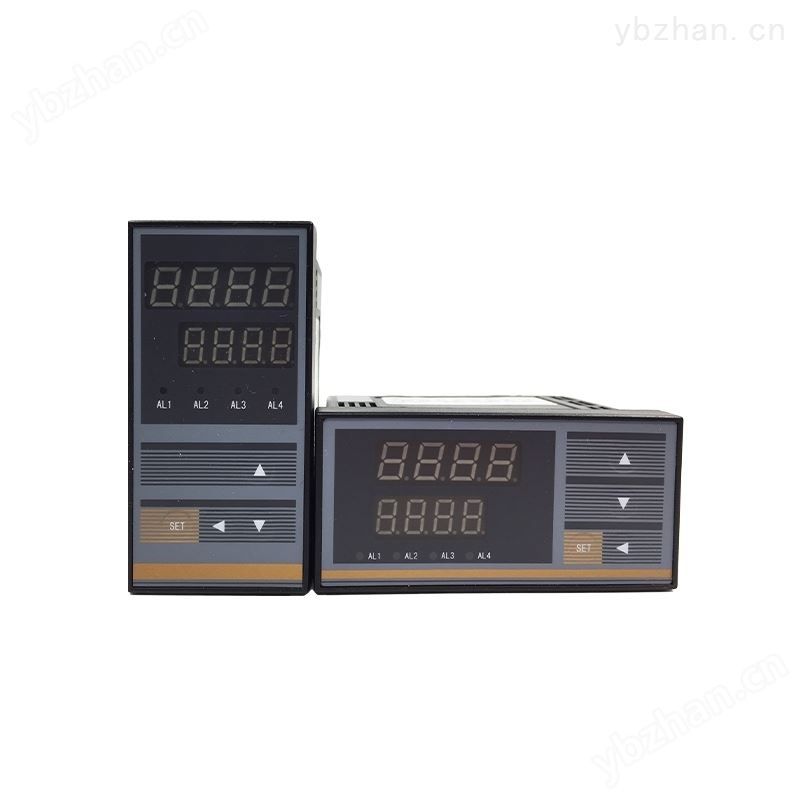

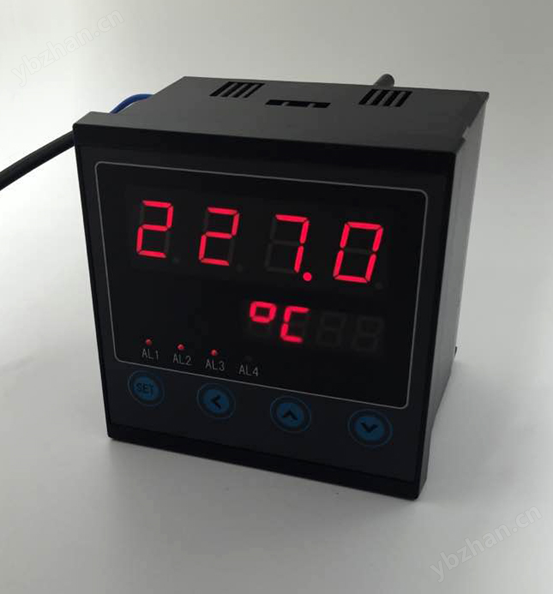

XSW 智能数显仪表
苏州昌辰XSW智能数显仪表是二次显示表，接受模拟量信号和热电阻、热电偶信号，尺寸齐全，功能齐全。
■ 0.2 级精度，测控速度每秒10次，显示范围 - 1999 ～9999。
■ 双四位数码管显示（主显示+第二显示），其中第二显示可供显示工程量单位、报警值等信息。
■ 模拟量万能输入，通过设置选择。
■ 可选配1～4点报警输出。10种报警方式：测量值上（下）限、偏差上（下）限、偏差绝对值上（下）限、故障报警七种基本报警方式和待机上（下）限、待机偏差上（下）限。
■ 10 段折线修正功能。
■ 可选配通讯、变送。
苏州昌辰XSW系列主要型号有：XSW-AHT2V0,XSW-AHMS2V0,XSW-AHA1V0，XSW-AHT2B1V0，XSW-AHB2A1V0，XSW-AHB1MS2V0，XSW-AST2B2A1MS2V0，XSW-BT2B1MS2V0,XSW-BB2A1MS2V0，XSW-BT4A3B1S2V1,XSW-CHT2A1B1S2V0,XSW-CHT2V0,XSW-CHA1V0,XSW-CHA1S2V0,XSW-CHT2S2V0,XSW-CHT1A3B1V0,XSW-DT2A1B1S2V0,XSW-DT2A1V0,XSW-ET2V0,XSW-ES2V0,XSW-ES2V1,XSW-EA1MS2V0
苏州昌辰XSW数显表的选型表格
|
内容 |
代码说明 |
|||||||
|
XSW- |
双4位LED显示，模拟量万能输入，0.2级显示精度，每秒10次测控速度； |
|||||||
|

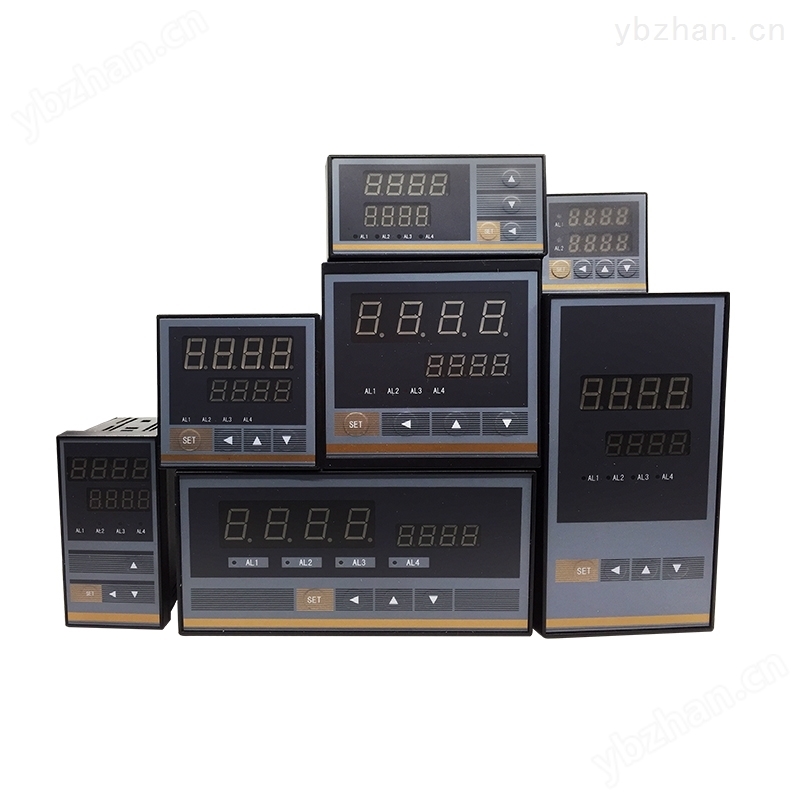

外形 尺寸 |
AH |
160 ×80×125mm横式 开孔尺寸：152×76 |
||||||
|
AS |
80 ×160×125mm 竖式开孔尺寸：152×76 |
|||||||
|
B |
96 ×96× 76mm 开孔尺寸：92×92 |
|||||||
|
CH |
96 ×48× 82mm 横式开孔尺寸：92×45 |
|||||||
|
CS |
48 ×96× 82mm 竖式开孔尺寸：92×45 |
|||||||
|
D |
72 ×72× 75mm 开孔尺寸：68×68 |
|||||||
|
E |
48 ×48×108mm 开孔尺寸：45.5×45.5 |
|||||||
|
报警 （选件） （250V AC/3A，阻性负载） |
限A |
T1 ～T4 |
1 ～4点报警继电器输出，均为常开+常闭双触点 |
|||||
|
限B |
T1 ～T2 |
1 ～2点报警继电器输出，均为常开+常闭双触点 |
||||||
|
T3 ～T4 |
3 ～4点报警继电器输出，均为单常开触点 |
|||||||
|
限C |
T1 ～T2 |
1 ～2点报警继电器输出，均为常开+常闭双触点 |
||||||
|
T3 |
3 点报警继电器输出，均为单常开触点 |
|||||||
|
T4 |
4 点报警继电器输出，前3点为单常开触点，第4点为常开+常闭双触点。 选择此型号时，不能选择外供电源； |
|||||||
|
限D |
T1 ～T2 |
1 ～2点报警继电器输出，1点常开+常闭双触点；1点单常开触点 |
||||||
|
T3 |
3 点报警继电器输出，1点为常开+常闭双触点，另外2点为单常开触点。 选择此型号时，不能选择外供电源； |
|||||||
|
限E |
T1 ～T2 |
1 ～2点报警继电器输出，1点常开+常闭触点，另1点为常开触点 |
||||||
|
外供电源 （选件） |
B1 |
24V ±5% 50mA以下 |
||||||
|
B2 |
12V ± 5% 50mA 以下 |
|||||||
|
变送 （选件）（分辨率：1/3000；负载能力：600Ω）； 通讯 （选件）（通过参数可选：Modbus-RTU或TC-ASCII协议）（通讯地址：0～99） 详见： 注① |
A1 |
电流输出（4～20）mA、（0～10）mA、（0～20）mA。
|
||||||
|
A2 |
电压输出（1～5）V、（0～5）V |
|||||||
|
A3 |
电压输出（0～10）V |
|||||||
|
MS1 |
RS232 接口 （仅限AH、AS、B尺寸） |
|||||||
|
MS2 |
RS485 接口 |
|||||||
|
电源规格 |
V0 |
100 ～240V AC 50/60 Hz |
||||||
|
V1 |
10 ～24V AC 50/60 Hz；10～24V DC |
|||||||
注①： 同时需要变送和通讯功能时：
a) A 、B尺寸可以直接选型规格为A*MS*，功能加价为变送和通讯加价之和（如：市场功能加价为：400元）；
b) C 尺寸受端子数限制，不能有外供及第4报警；
c) D 尺寸受端子数限制，不能有外供及第3报警；
d) E 尺寸受端子数限制，不能有外供； 注②：XSW 输入信号及量程范围对照表：
|
输入信号 |
量程范围 |
输入信号 |
量程范围 |
输入信号 |
量程范围 |
输入信号 |
量程范围 |
|
Pt100 |
-200~850 ℃ |
G53 |
-50~150 ℃ |
N |
-270~1300 ℃ |
钨 5- 钨铼 26 |
0~2310 ℃ |
|
cu100 |
-50~150 ℃ |
K |
-270~1372 ℃ |
E |
-270~1000 ℃ |
直流电流 |
0~10mA ， 0~20mA |
|
cu50 |
-50~150 ℃ |
S |
-50~1768 ℃ |
J |
-210~1200 ℃ |
4~20mA |
|
|
BA1 |
-200~650 ℃ |
R |
-50~1768 ℃ |
T |
-270~400 ℃ |
毫伏 |
0~5V ， 1~5V |
|
BA2 |
-200~650 ℃ |
B |
250~1820 ℃ |
钨铼 3- 钨铼 25 |
0~2310 ℃ |
毫伏 |
-100~100mV |
