概述
断路器机械特性测试仪 是本公司为适应各种高压开关机械特性测试的需要，开发研制的专用仪器，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。对于带合闸电阻的断路器，可准确测量出合闸电阻及投切波形。仪器采用大屏幕显示，汉字提示人机对话的方式操作，汉字显示结果并打印输出，具有智能化、功能多、数据准确、抗干扰性强、操作简单、体积小、重量轻、外观美等优点。
可用于各种电压等级的真空、六氟化硫、少油、多油等电力系统高压开关的机械特性参数测试与测量。测量数据稳定，抗干扰性强，可在500KV等级及以下电站做实验，接线方便，操作简单，是高压开关检修试验的专用设备.
主要特点
1、仪器可自动识别断口分、合闸状态，并根据参考断口状态提示相对应的合、分操作。
2、独立的12断口，可检测并提示断口的连接状态，方便用户检查接线。
3、机内可存储50组测试结果。
4、大屏幕液晶（320×240）LCD显示, 高级灰屏，阳光下不反光不黑屏，图文及汉字菜单操作提示，人性化菜单式界面，操作简便。
5、仪器具有强大的图形分析功能，实现波形和测量处理数据同屏显示，使测试过程更直观。
6、机内带有延时保护功能，断路器动作后能自动切断线圈电压，很好的保护了断路器和测试仪器。
7、本仪器可进行电动和手动分合测试。
8、可进行高、低电压实验，自动寻找zui低分或合闸电压。
9、重合闸试验，可做合分、分合，分合分等参数测量。
10、真空接触器（单线圈）参数测量。

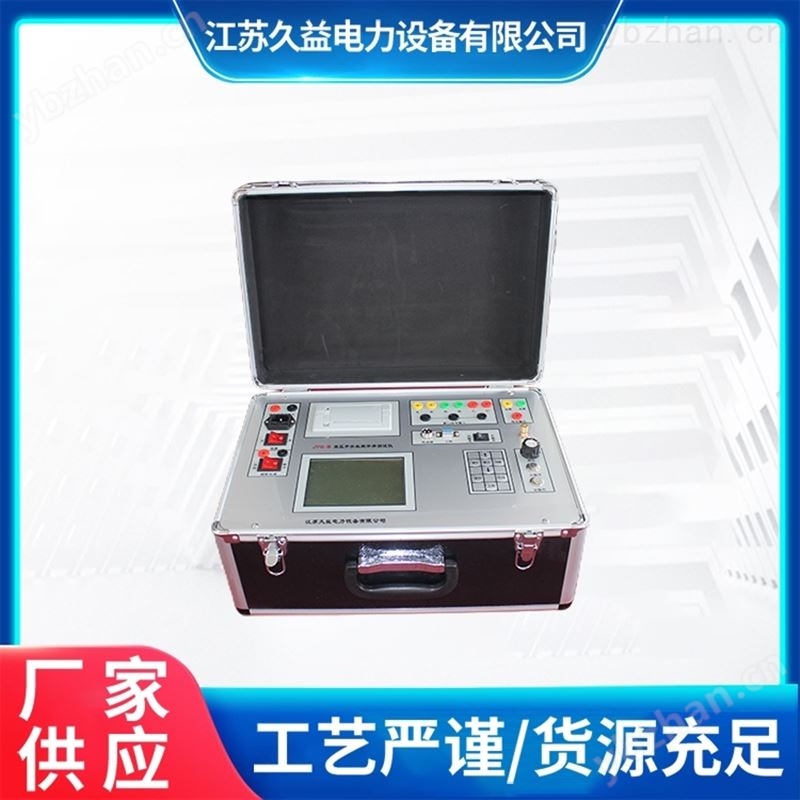

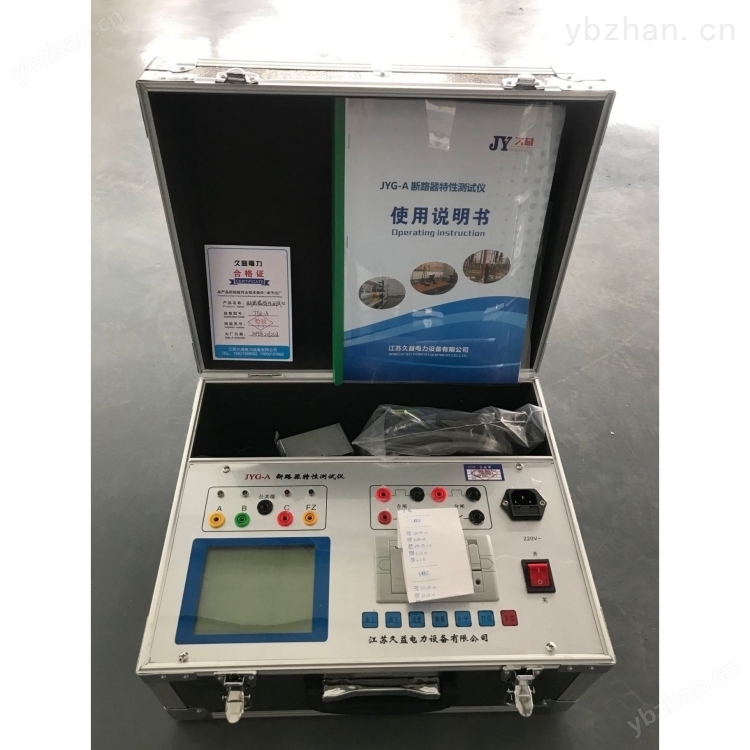

断路器机械特性测试仪
技术参数
|
时间测量 |
12路固有分闸（合闸）时间 |
|
分闸（合闸）相内不同期 |
|
|
分闸（合闸）相间不同期 |
|
|
合闸（分闸）弹跳时间（弹跳次数） |
|
|
测试范围：0.01ms～10000ms |
|
|
准确度：1ms～100ms内准确度0.1%±2个字，大于100ms准确度0.5%±2个字 |
|
|
速度测量：刚分（刚合）速度 |
|
|
指ding时间段（行程段或角度段）平均速度 |
|
|
测速范围 |
1mm传感器 0.01～25.00m/s |
|
0.1mm传感器 0.001～2.50m/s |
|
|
360°角度传感器0.01～25.00m/s |
|
|
行程测量 |
动触头行程（行程） |
|
接触行程（开距） |
|
|
过冲行程或反程（超程） |
|
|
传感器测量范围 |
直线位移传感器50mm，分辨率:0.1mm，行程0.1～50mm |
|
直线位移传感器300mm，分辨率:0.1mm，行程10～300mm（选配） |
|
|
直线位移传感器500mm，分辨率:1mm，行程10～500mm（选配） |
|
|
360线传感器：360о,分辨率:0.25о,行程1mm～1000mm |
|
|
电流测量范围 |
显示电流为分（合）闸线圈的最大电流值 |
|
显示屏 |
320×240液晶屏，对比度可调 |
|
数据存储 |
可存储100组测量数据 |
|
打印机 |
高速热敏打印机 |
|
电源 |
AC/DC 220V ± 10%；50Hz ± 2% |
|
直流电源 |
输出电压：25～265V连续可调，输出电流：≤ 20A(短时) |
|
尺寸 |
360×250×140mm |
|
使用环境 |
-10℃~+50℃ |
|
相对湿度 |
≤90% |
