6kV/10kV) 250-12500kW/315-16000kVA

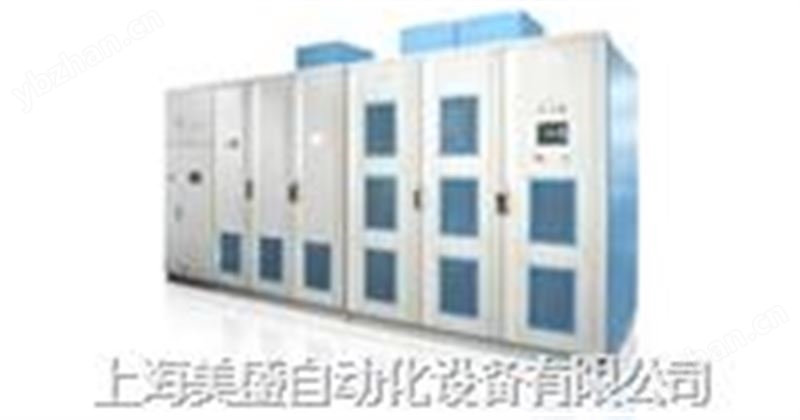

2： HIVERT-Y(T)V 矿井皮带机高压变频器
3： 主要应用于矿井皮带机
产品构成:
启动柜
对于大功率变频 器（ 6kV 系统适配电机功率≥ 2500kW / 10kV 系统适配电机功率≥ 4000kW ） ，系统增配启动柜。启动柜可以有效抑制变压器上电瞬间的激磁涌流，防止引起上级电源柜速断保护装置动作，还可以为单元直流电容预充电。
变压器
隔离变压器为干式变压器，采用强迫风冷：原边为星形接法，与进线高压直接相连或通过启动柜相连；副边绕组为延边三角形接法，绕组间有固定的相位差，通过电抗器为功率单元提供电源。
变压器配有温控仪，控制系统通过温控仪实时监控变压器绕组温度：当变压器绕组温度较高时，系统发出轻故障报警并开启变压器底部风机；当温度超过报警或跳闸设定值时，系统发出轻故障报警或跳闸信号。
功率单元
功率单元输入端接变压器二次线圈的三相低压输出，三相二极管全波整流为直流环节电容充电，电容上的电压提供 给由 IGBT 组成的单相 H 形桥式逆变电路。
功率单元通过光纤接收信号，采用空间矢量正弦波脉宽调制（ PWM ）方式，控制 IGBT 的导通和关断，输出单相脉宽调制波形。
控制系统
控制系统由控制器、接口板和人机界面（包括柜门按钮等）组成。
原理:
规格型号:
矿用皮带机异步
矿用皮带机同步
应用领域:
- 皮带运输机
- 强力皮带机
- 钢丝绳牵引带式输送机
- 大倾角带式输送机
- 双向运输带式输送机
- 气垫带式输送机
合康矿井皮带机用高压变频器有 HIVERT-YV 和 HIVERT-TV 两种系列。其中， HIVERT-YV 适配异步电机， HIVERT-TV 适配同步电机。这两种系列变频器均由移相变压器、功率单元和控制系统（包括：控制器、接口板和人机界面）构成。
大功率变频器（ 6kV 系统适配电机功率≥ 2500kW / 10kV 系统适配电机功率≥ 4000kW ）增配启动柜。
特性:
1、 无 PG 矢量控制方式
HIVERT-Y(T)V 系列变频器根据电机参数对电机实现无 PG 矢量控制方式，在全频率段稳定输出正弦波电流。系统可以对励磁电流和转矩电流分别进行控制，并具有动态响应快、电机加速特性好等优点。
2、 低频高转矩输出
HIVERT-Y(T)V 系列变频器具有对转矩电流单独控制的特点，使电机在低转速下能够输出较大转矩，满足皮带机对启动转矩的要求。
3、 自动识别参数功能
对于无 PG 矢量控制方式下所需的电机相关数据， HIVERT-YV 系列变频器可通过“空载启动”模式进行参数自动辨识。
4、 电流闭环控制
在电机运行过程中，电流通过霍尔传感器构成闭环控制。 HIVERT-Y(T)V 系列变频器电流调节器会自动调节变频器输出电流，以达到*快的电流响应、*小的电流波动。
5、 双（多）机联动控制功能
HIVERT-Y(T)V 系列变频器具有双（多）机联动控制功能。当主机接收到外部启动信号后，主机启动，同时将主机数据（包括：启停信号、运行频率和转矩电流）通过光纤实时通讯至从机；从机准确跟踪主机转速、转矩，与主机保持同步。
对于软性连接的联动系统，从机具备转速微调功能，可严格跟随主机转矩，以保证从机与主机功率平衡。
HIVERT-Y(T)V 系列变频器配置接收和发送两个光纤通讯接口实现主从控制，因此，多机联动系统内所有变频器均具有发送主机数据的功能，用户可根据现场情况灵活设置一台变频器为主机、其余变频器为从机。
技术参数:
矿井皮带机用高压变频器 ——HIVERT-Y(T)V 系列
|
变频器额定容量 |
250-12500kW/315-16000kVA ※ |
|
额定电压 |
6kV/10kV （-20% ～+15%）※ |
|
额定频率 |
50Hz/60Hz （-10% ～10%）※ |
|
调制技术 |
矢量控制加空间矢量控制技术 |
|
控制电源 |
380VAC ，1-20kVA( 依功率等级而定) |
|
输入功率因数 |
>0.96 |
|
效率 |
>0.96 变频部分>98% |
|
输出频率范围 |
0Hz ～120Hz ※ |
|
频率分辨率 |
0.01Hz(0.00Hz-80.00Hz) ，或0.002Hz |
|
瞬时过流保护 |
200% 立即保护（可根据用户要求定制） |
|
过载能力 |
120% 2 分钟；150% 3 秒； |
|
限流保护 |
10%-150% 设定 |
|
模拟量输入 |
两路4 ～20mA |
|
模拟量输出 |
四路4 ～20mA |
|
上位通讯 |
隔离RS485 接口，ModBus RTU; Profibus DP; 工业以太网规约（可选） |
|
加减速时间 |
5 秒～1600 秒（与负载相关） |
|
开关量输入输出 |
12 入/13 出（输出可扩展） |
|
运行环境温度 |
-5 ～+45 ℃※ |
|
贮存/ 运输温度 |
-40 ～+70 ℃※ |
|
冷却方式 |
强迫风冷 |
|
环境湿度 |
<95% ，不结露※ |
|
安装海拔高度 |
<1000 米，高于海拔1000 米，每增加100米降额1%运行 |
|
粉尘 |
不导电、无腐蚀性，＜6.5mg/d ｍ３ ※ |
|
防护等级 |
IP30 ※ |
|
柜体颜色 |
PANTONE Cool Gray 1U ＆2915U（或根据用户提供色标定制） |
