带宽1 GHz~10 GHz（可升级）
输入通道 4、6 或 8 个
采样率实时：50 GS/s（2 个通道），25 GS/s（4 个通道），12.5 Gs/s（> 4 个通道）
记录长度 62.5 M标配 ；125、250、500 M或1 G（选配）
波形捕获速率 >500,000 个波形/秒
垂直分辨率 12 bit ADC
高分辨率模式下高达 16位垂直分辨率
心中有疑问，就问问客服吧
在线客服：咨询
固定电话：（24小时）
也可以扫描下方二维码添加“客服微信”
相关产品
————
鼎阳示波器SDS6000H PRO高分辨率
350MHz~2GHz, 10GSa/s,12bit

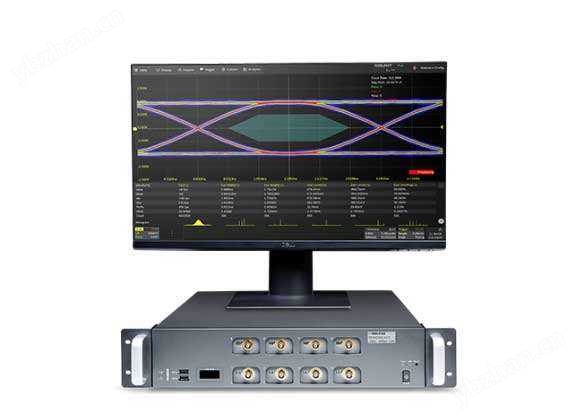

紧凑型数字示波器SDS6000L高分辨率系列
500M~2GHz；10GSa/s, 模块可扩展512通道

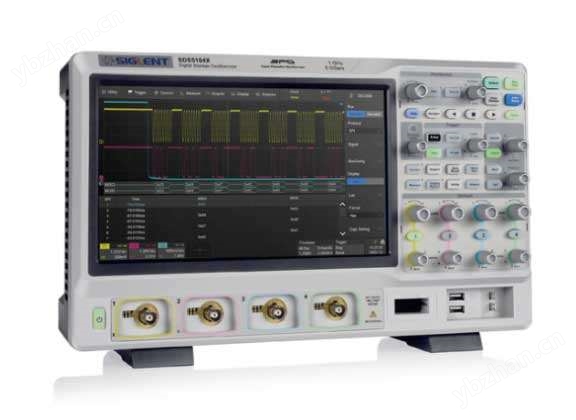

鼎阳示波器SDS5000X系列
350MHz~1GHz，5GS/s，2/4通道

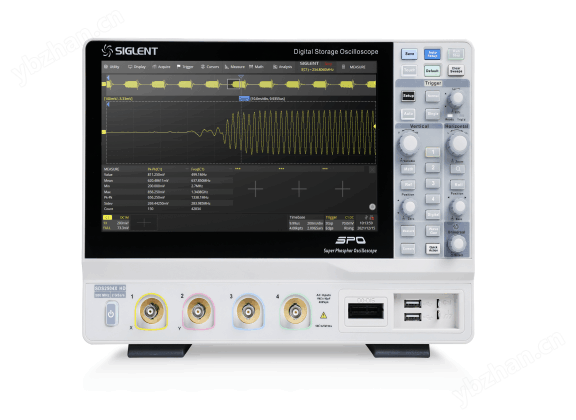

鼎阳示波器SDS2000XHD标配波特图
100MHz~500MHz,12bit

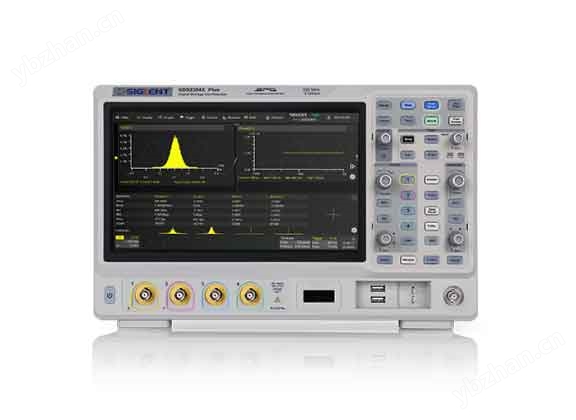

鼎阳示波器SDS2000XPlus
70M~500MHz，2/4通道，8bit
+了解更多产品型号
|
选型表 |
||
|
型号 |
模拟通道数 |
数字通道数 |
|
MSO64B |
4 |
Up to 32 (选件) |
|
MSO66B |
6 |
Up to 48 (选件) |
|
MSO68B |
8 |
Up to 64（选件） |
|
核心配置 |
||
|
带宽选件 |
带宽 |
|
|
6-BW-1000 |
1 GHz |
|
|
6-BW-2500 |
2.5 GHz |
|
|
6-BW-4000 |
4 GHz |
|
|
6-BW-6000 |
6 GHz |
|
|
6-BW-8000 |
8 GHz |
|
|
6-BW-10000 |
10 GHz |
|
|
选配数字探头 |
||
|
示波器型号 |
订购数字探头 |
增加数字通道数 |
|
MSO64B |
1 ~ 4 只 TLP058 探头 |
8 ~ 32 条数字通道 |
|
MSO66B |
1 ~ 6 只 TLP058 探头 |
8 ~ 48 条数字通道 |
|
MSO68B |
1 ~ 8 只 TLP058 探头 |
8 ~ 64 条数字通道 |
|
主要参数 |
||
|
采样率 |
Up to 50 GS/s |
|
|
记录长度 |
62.5 M - 1 G |
|
|
函数发生器输出 |
1 （选配） |
|
|
选型表 |
||
|
型号 |
模拟通道数 |
数字通道数 |
|
MSO64B |
4 |
Up to 32 (选件) |
|
MSO66B |
6 |
Up to 48 (选件) |
|
MSO68B |
8 |
Up to 64（选件） |
|
核心配置 |
||
|
带宽选件 |
带宽 |
|
|
6-BW-1000 |
1 GHz |
|
|
6-BW-2500 |
2.5 GHz |
|
|
6-BW-4000 |
4 GHz |
|
|
6-BW-6000 |
6 GHz |
|
|
6-BW-8000 |
8 GHz |
|
|
6-BW-10000 |
10 GHz |
|
|
选配数字探头 |
||
|
示波器型号 |
订购数字探头 |
增加数字通道数 |
|
MSO64B |
1 ~ 4 只 TLP058 探头 |
8 ~ 32 条数字通道 |
|
MSO66B |
1 ~ 6 只 TLP058 探头 |
8 ~ 48 条数字通道 |
|
MSO68B |
1 ~ 8 只 TLP058 探头 |
8 ~ 64 条数字通道 |
|
主要参数 |
||
|
采样率 |
Up to 50 GS/s |
|
|
记录长度 |
62.5 M - 1 G |
|
|
函数发生器输出 |
1 （选配） |
|
产品特点
————
信号查看功能
6 系列 MSO 提供了 4通道、6通道和 8通道型号及 15.6 英寸高清 (1920 x 1080) 显示器，适用于测试许多应用，如嵌入式系统、三相电电子器件、汽车电子器件、电源设计和电源完整性；这些测试都要求观察 4 个以上的模拟信号，检验和检定器件性能，调试挑战性的系统问题。
超低噪声
示波器前端 ASIC 芯片 TEK061 实现低的本底噪声。
5 GHz 时为 12 位分辨率，200 MHz 时高达 16 位分辨率
1 mV/div 和 1 GHz 时的噪声 <55 µV
50 mV/div 和 10 GHz 时的噪声 <1.25 mV
保真度从探头端部开始
可以连接高性能单端有源探头或者差分探头，或者通过 TriMode 探头实现一个探头同时进行单端和差分量测。连接 TLP058 逻辑探头，可获得 8 数字通道，扩展系统的可视性。
信号查看功能
6 系列 MSO 提供了 4通道、6通道和 8通道型号及 15.6 英寸高清 (1920 x 1080) 显示器，适用于测试许多应用，如嵌入式系统、三相电电子器件、汽车电子器件、电源设计和电源完整性；这些测试都要求观察 4 个以上的模拟信号，检验和检定器件性能，调试挑战性的系统问题。
超低噪声
示波器前端 ASIC 芯片 TEK061 实现低的本底噪声。
5 GHz 时为 12 位分辨率，200 MHz 时高达 16 位分辨率
1 mV/div 和 1 GHz 时的噪声 <55 µV
50 mV/div 和 10 GHz 时的噪声 <1.25 mV
保真度从探头端部开始
可以连接高性能单端有源探头或者差分探头，或者通过 TriMode 探头实现一个探头同时进行单端和差分量测。连接 TLP058 逻辑探头，可获得 8 数字通道，扩展系统的可视性。

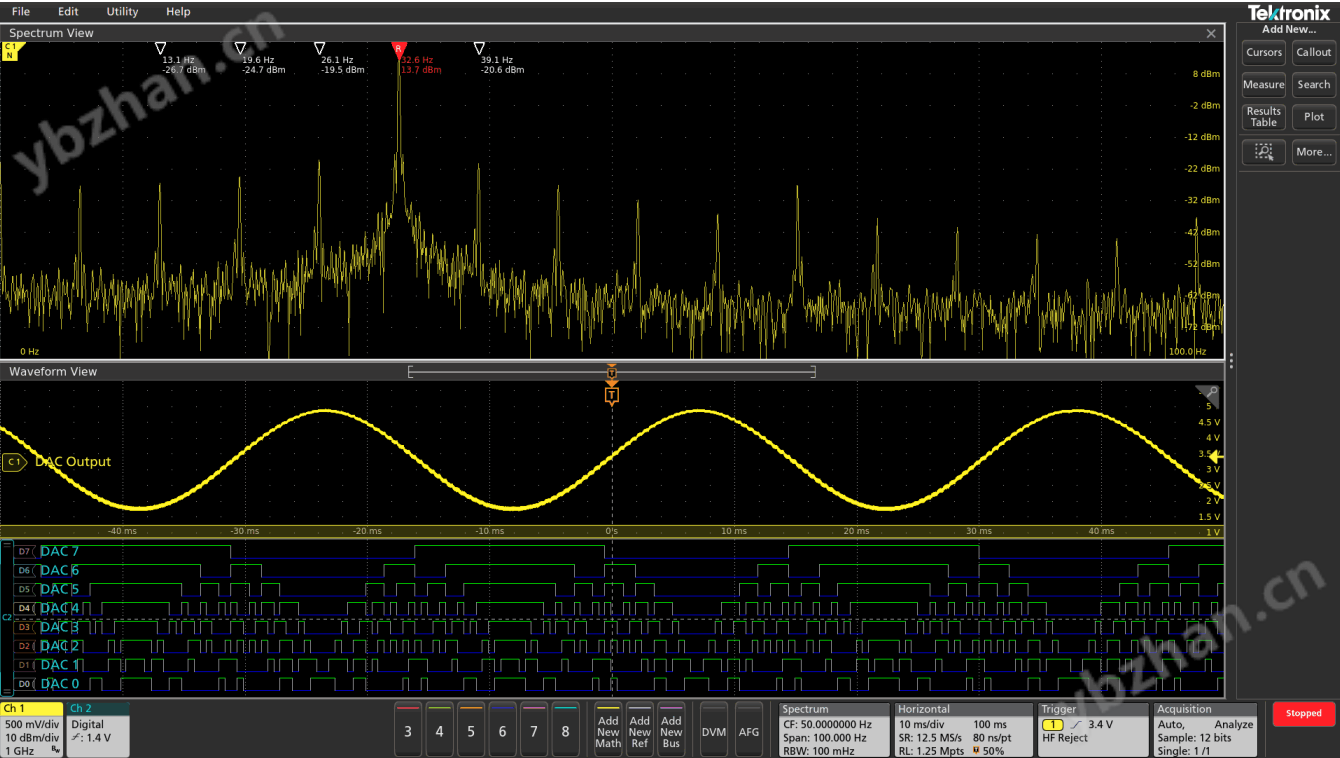

抖动分析与多通道到频谱分析
6 系列 MSO 无缝集成了 抖动和眼图分析软件包，扩展了示波器功能，可以在一个单次实时采集中，在相邻时钟和数据周期上获得测量数据。这使得可以测量关键的抖动和时序分析参数，例如时间间隔误差和相位噪声，帮
助检定可能的系统时序问题。分析工具如时间趋势图和直方图，可以迅速显示测量结果怎样随时间变化，频谱分析功能则可以迅速显示抖动源和调制源精确的频率和幅度。
标准配置：
每个通道一个 TPP1000 1 GHz 低电容无源探头，含附件;前保护罩与配套包;鼠标;针对仪器和随附探头的 1 年保修
助检定可能的系统时序问题。分析工具如时间趋势图和直方图，可以迅速显示测量结果怎样随时间变化，频谱分析功能则可以迅速显示抖动源和调制源精确的频率和幅度。
6 系列 MSO与频谱控制（例如中心频率和 RBW）独立于时域控制
任何模拟通道均可视为波形、频谱或两者射频频率或幅度变化时绘图和触发频谱和时域波形同步以与射频和时域事件相关联标准配置：
每个通道一个 TPP1000 1 GHz 低电容无源探头，含附件;前保护罩与配套包;鼠标;针对仪器和随附探头的 1 年保修
抖动分析与多通道到频谱分析
6 系列 MSO 无缝集成了 抖动和眼图分析软件包，扩展了示波器功能，可以在一个单次实时采集中，在相邻时钟和数据周期上获得测量数据。这使得可以测量关键的抖动和时序分析参数，例如时间间隔误差和相位噪声，帮
助检定可能的系统时序问题。分析工具如时间趋势图和直方图，可以迅速显示测量结果怎样随时间变化，频谱分析功能则可以迅速显示抖动源和调制源精确的频率和幅度。
标准配置：
每个通道一个 TPP1000 1 GHz 低电容无源探头，含附件;前保护罩与配套包;鼠标;针对仪器和随附探头的 1 年保修
助检定可能的系统时序问题。分析工具如时间趋势图和直方图，可以迅速显示测量结果怎样随时间变化，频谱分析功能则可以迅速显示抖动源和调制源精确的频率和幅度。
6 系列 MSO与频谱控制（例如中心频率和 RBW）独立于时域控制
任何模拟通道均可视为波形、频谱或两者射频频率或幅度变化时绘图和触发频谱和时域波形同步以与射频和时域事件相关联标准配置：
每个通道一个 TPP1000 1 GHz 低电容无源探头，含附件;前保护罩与配套包;鼠标;针对仪器和随附探头的 1 年保修

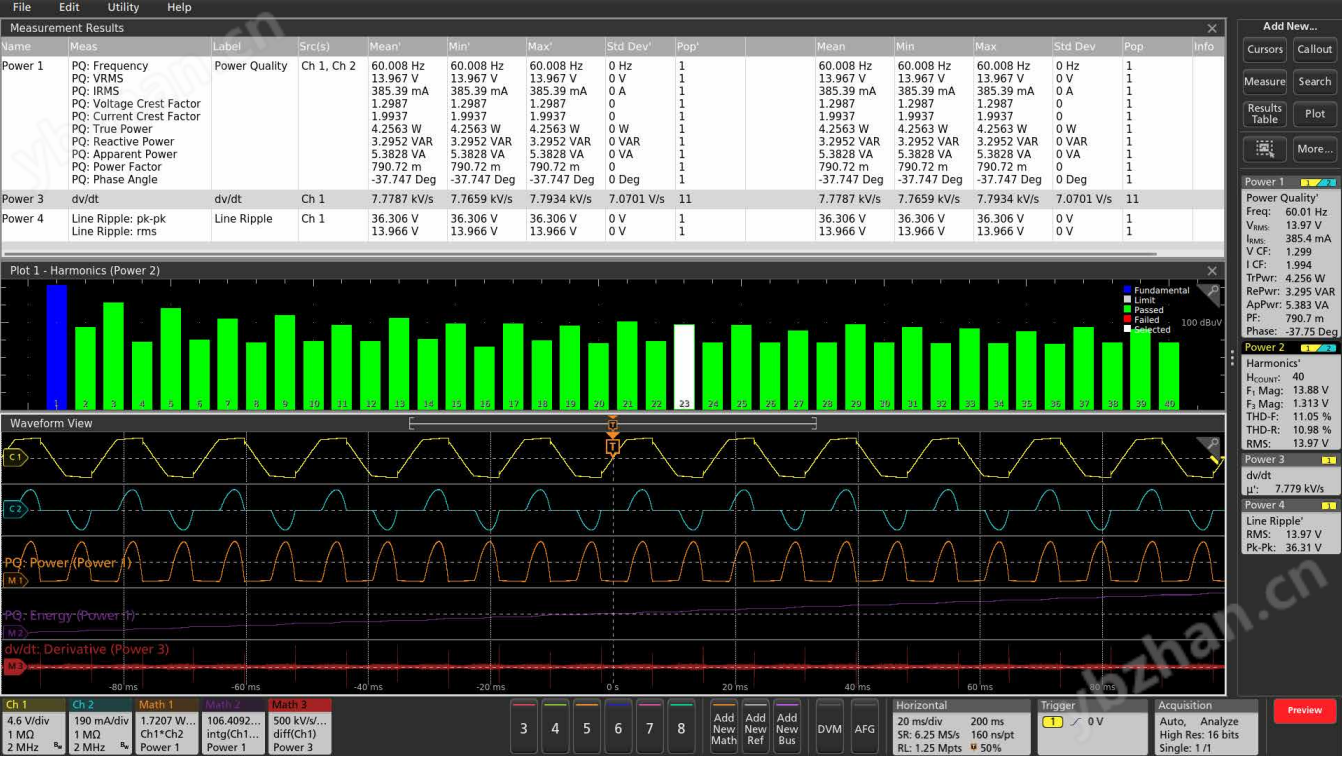

泰克混合信号示波器MSO6B的应用
功率
分析 (选配)
6 系列 MSO 还把选配的 6-PWR 功率分析套件集成到示波器的自动测量系统中，可以迅速地、可重复地分析功率质量、输入电容、涌入电流、谐波、开关损耗、安全作业区(SOA)、调制、纹波、磁性测量、效率、幅度和定时测量、转换速率 (dv/dt 和 di/dt)、控制环路响应（博德图）和电源抑制比 (PSRR)。测量自动化支持一键触摸优化测量质量和可重复性，而无需外部 PC 或复杂的软件设置。
逆变器电机 驱动器分析 (IMDA)（可选）
在使用三相电源的系统的设计和验证过程中，可能难以将控制系统和电力电子设备与整个系统的性能关联起来。6 系列 MSO使您能够调试以下产品的设计、效率和可靠性：
• 用于 DC-AC 拓扑的三相电源逆变器、转换器、电源和汽车三相设计• 电机（无刷交流，无刷直流，感应，永磁，通用，步进，转子）• 驱动器（交流，直流，变频，伺服）
泰克混合信号示波器MSO6B的应用
功率
分析 (选配)
6 系列 MSO 还把选配的 6-PWR 功率分析套件集成到示波器的自动测量系统中，可以迅速地、可重复地分析功率质量、输入电容、涌入电流、谐波、开关损耗、安全作业区(SOA)、调制、纹波、磁性测量、效率、幅度和定时测量、转换速率 (dv/dt 和 di/dt)、控制环路响应（博德图）和电源抑制比 (PSRR)。测量自动化支持一键触摸优化测量质量和可重复性，而无需外部 PC 或复杂的软件设置。
逆变器电机 驱动器分析 (IMDA)（可选）
在使用三相电源的系统的设计和验证过程中，可能难以将控制系统和电力电子设备与整个系统的性能关联起来。6 系列 MSO使您能够调试以下产品的设计、效率和可靠性：
• 用于 DC-AC 拓扑的三相电源逆变器、转换器、电源和汽车三相设计• 电机（无刷交流，无刷直流，感应，永磁，通用，步进，转子）• 驱动器（交流，直流，变频，伺服）
|
