简介

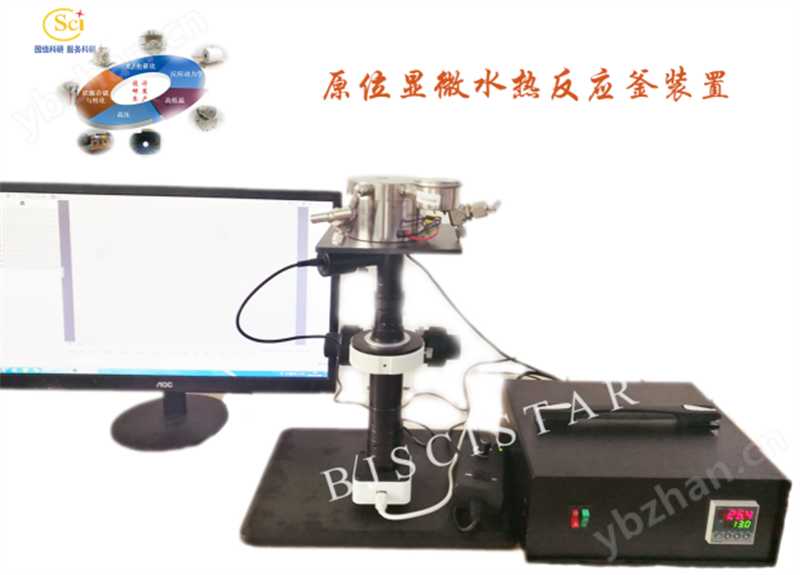

原位显微观察水热反应釜（DMHK-MO-150）是一款专门为研究液体样品中晶体生成过程而设计的原位测试装置。该装置采用加热炉方式对液体样品进行加热，样品加热温度更加均匀、准确。该原位装置温度可设置成 150℃ （聚四氟乙烯内衬能长期耐受的温度，若用 PPL 内衬，温度可达 200℃ 以上）。该装置内衬设有隔层，将釜腔下部分为两个相对独立的子腔室，上部气路连通，两个取样管分别深入子腔室底部，外部设有针阀，能够实现测试过程中的在线取样。该装置釜腔顶部、底部分别设计有单、双光学窗口，配合倒置显微镜，有效避免了蒸汽对显微观察的影响，可实现反应釜正置、倒置两种放置方式下釜腔内液体样品中晶体生成过程的原位观测。
主要特点
1、反应釜整体外形尺寸：约200*200* 63mm（包括压力表和针阀的 W*L*H ）；
2、釜体外套尺寸：外径90mm，高 63mm ；内衬外尺寸：外径 40mm ，高 40mm ；
3、样品腔尺寸：直径28mm，高 20mm ，底部带隔层（高 12mm ），容积： 10mL;
4、反应釜材质：内衬——聚四氟乙烯，外套 ——316L 不锈钢；
5、窗口：顶部1个、底部 2 个光学窗口 ( 蓝宝石 ) ，窗口直径 6mm ，可通过倒置光学显微镜观察，避免蒸汽对观察的影响；
6、出样：反应釜顶端侧面布置2个出样口（带针阀），与压力表轴线成 50 度角布置，内部取样管分别插入隔层两侧腔内，取样管底端接近腔底，利用内部蒸汽压（高压）与外部大气压之间的压差和针阀快速开 / 闭取样；
7、压力显示：反应釜顶端侧面布置压力表，可显示样品腔压力；
8、加热：加热套从外部给样品加热；加热速率：10℃/min; 温度范围： RT-150℃ ；
9、温度采集：温度传感器布置在加热套壁样品中心附近，用于加热控制和温度监控；
10、工作压力：1bar-20bar;
11、电源： 220VAC,50Hz市电 ;
12、计算机控制及显示：
USB通讯接口；
友好的计算机人机交互界面；
实时显示温度和历史曲线，支持历史数据保存；
界面操作，控制加热温度和加热速率；
显微镜观察：为避免液体样品加热产生的蒸汽对观察的影响，采用倒置显微镜观察，实现对本反应釜中液体样品中晶体生成过程的观察和图像采集。
