磁耦合液位计也称为磁翻板液位计，它的结构主要基于浮力和磁力原理设计生产的。带有磁体的浮子（简称磁性浮子）在被测介质中的位置受浮力作用影响。

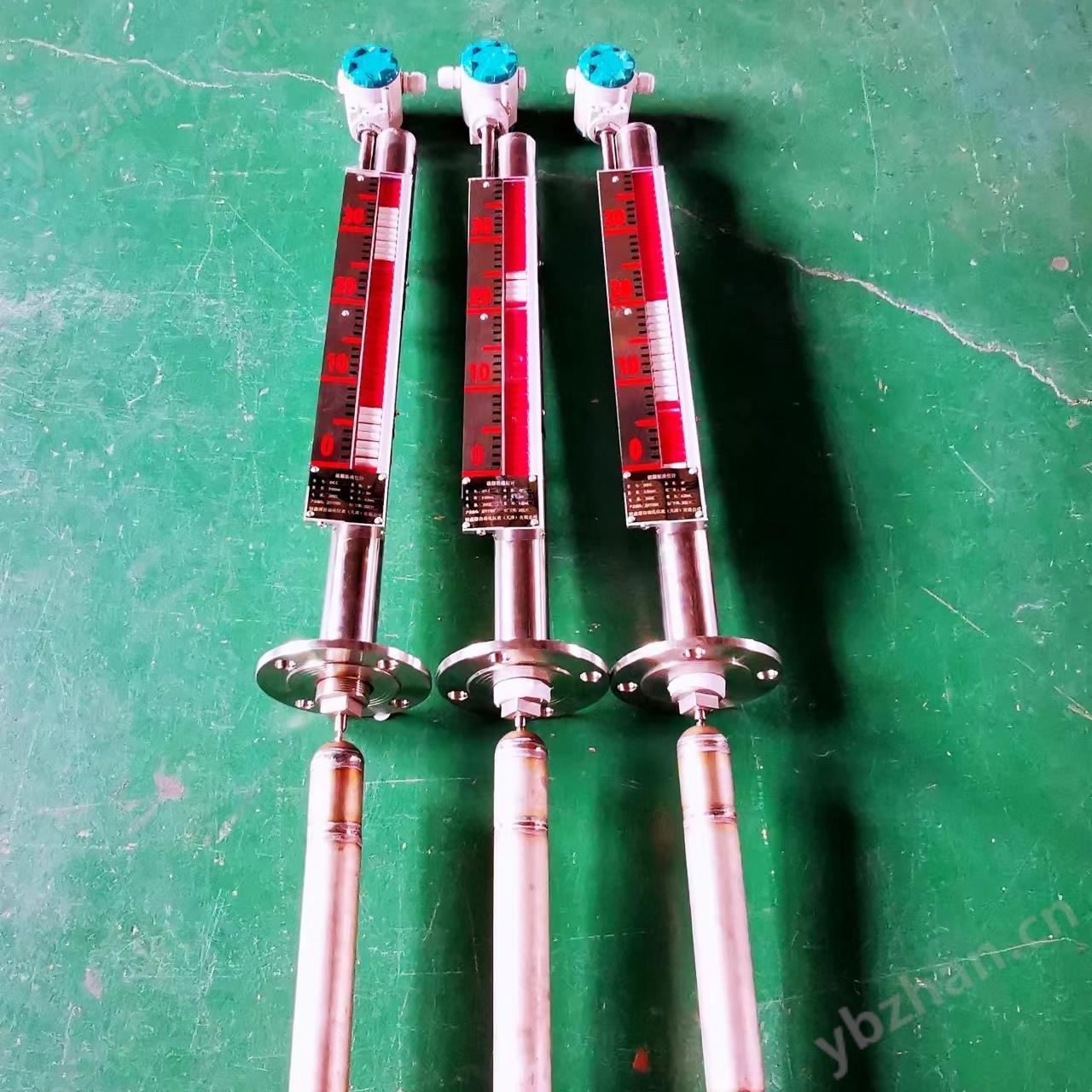

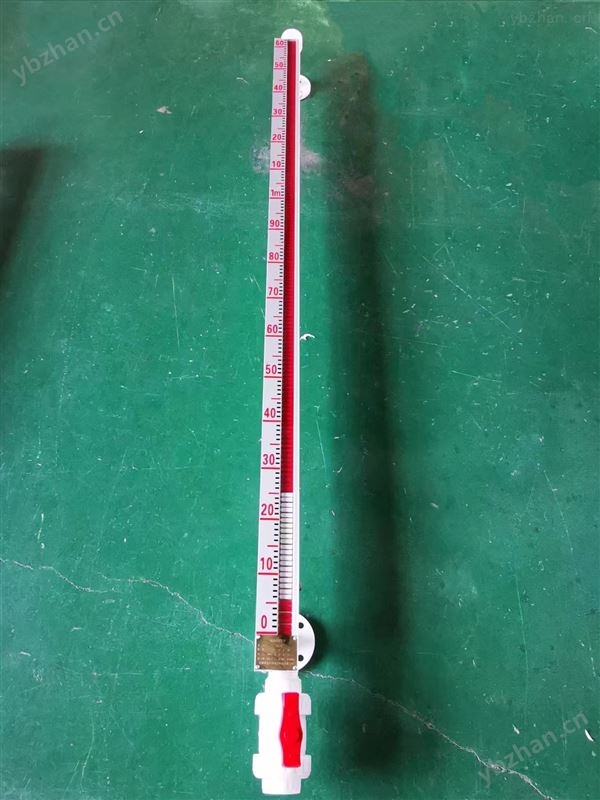

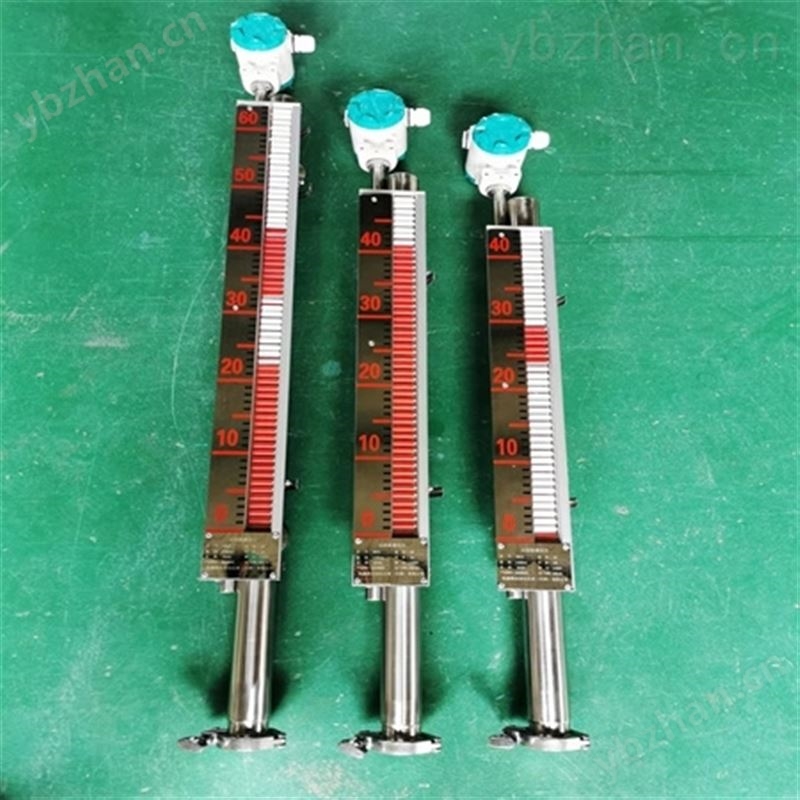

不锈钢磁浮子液位计侧面安装液位计
磁翻板液位计 产品结构
仪表的上下阀装有法兰接头，与容器连接构成连通器，由玻璃管内直接指示容器内的液位。
结构形式为 "普通型"-D"保温型"-W两种，保温型装有加热或冷却装置。该装置加热时可用蒸汽，蒸汽压力不大于0.6MPa，冷却时可用循环水，这样可以调节介质的流动性能，保温套接管尺寸为G1/4内螺纹。在上下阀内装有钢球，当玻璃因意外事故破坏时，钢球在容器内压力的作用下自动密封，防止容器内的介质继续外流。在仪表上端针型阀上装有限塞螺钉，可供放气之用，下端针型阀上也装有限塞螺钉，可供放空、取样、排污、清洗 、 此产品结构与 V锥流量计(孔板流量计)有相似 的地方。
磁翻板液位计 工作原理：

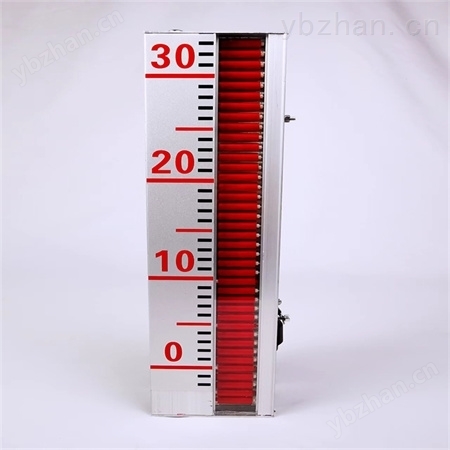

磁翻板液位计是基于连通器和磁性耦合原理实现液位的实时测量。当被测容器中的液位升降时，浮筒内的磁性浮子也随之升降，浮子内的磁钢通过磁性耦合驱动浮筒外部的磁性翻片翻转 180°，翻片两面分别涂有不同颜色（通常为红色和白色），以指示液位的位置一般地，当容器内液位上升时，翻片由白色转变为红色，当容器内液位下降时，翻片由红色转变为白色，指示器的红白交界处为容器内液位的实际度，从而实现液位的测量。当脉冲信号随着波导丝传递的时候，遇到带有磁性的浮子，两个磁场形成螺旋形磁场它作用于波导丝上并产生超声扭转波，然后扭转波返回传到传感线圈时被转换成横向感应力，通过磁场发生变化之后产生感应电压。脉冲信号和扭转波产生时间差来确定浮子的位置，按照时间差的大小数值显示液面的低，通过信号转化器进行比例输入，从而检测出的液位位置变化。
磁翻板液位计应用：

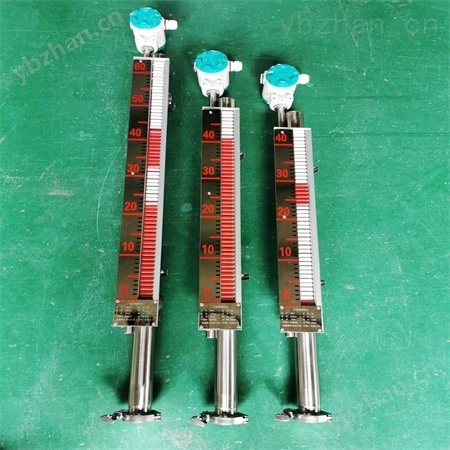

产品应用：用于液体、气体或蒸汽等密闭压力容器或开口常压容器内液位度的连续就地显示及远传。应用与电力、冶金、石油、化工、电站、水处理、食品加工及其它工业场合的应用。不锈钢磁浮子液位计侧面安装液位计 不锈钢磁浮子液位计侧面安装液位计
