安科瑞 Acrel-EIoT能源物联网云平台是一套基于安科瑞物联网数据中台，建立了上下行数据标准，为互联网用户提供能源物联网数据服务的平台。用户仅需购买安科瑞物联网传感器和互感器等设备，自行安装后无论是物联网仪表直传还是通过网关上传，都可以使用手机扫码即可得到所需的行业数据服务。
系统结构
Acrel- EIoT能源物联网云平台采用分层分布式结构，主要由感知层（终端采集设备）、网络层（通讯管理终端）和平台层（能源物联网云平台）三个部分组成。
感知层：连接于网络中的各类传感器，包括多功能仪表、预付费电表、多回路仪表、物联网电表、物联网水表、电瓶车充电桩、汽车充电桩、路灯控制器等。 网络层：智能网关，采集感知层的数据，进行规约转换及存储之后将数据上传至能源物联网云平台。 平台层：包含应用服务器和数据服务器，可在PC端或移动端实现应用。
其中ALIBUS智能照明产品采用RS485总线技术，技术成熟可靠，安全稳定。开关驱动器具备独立工作的能力，适用于一些中小型的项目；模块化设计，可以任意拼接扩展，同时预留I/O口以及Modbus接口，还可以满足与AcrelEMS企业微电网管理云平台进行数据交换。 适合于各类智能小区、医院、学校、酒店，以及体育场所、机场、隧道、车站等大型公建项目的照明控制需求。
一 概述

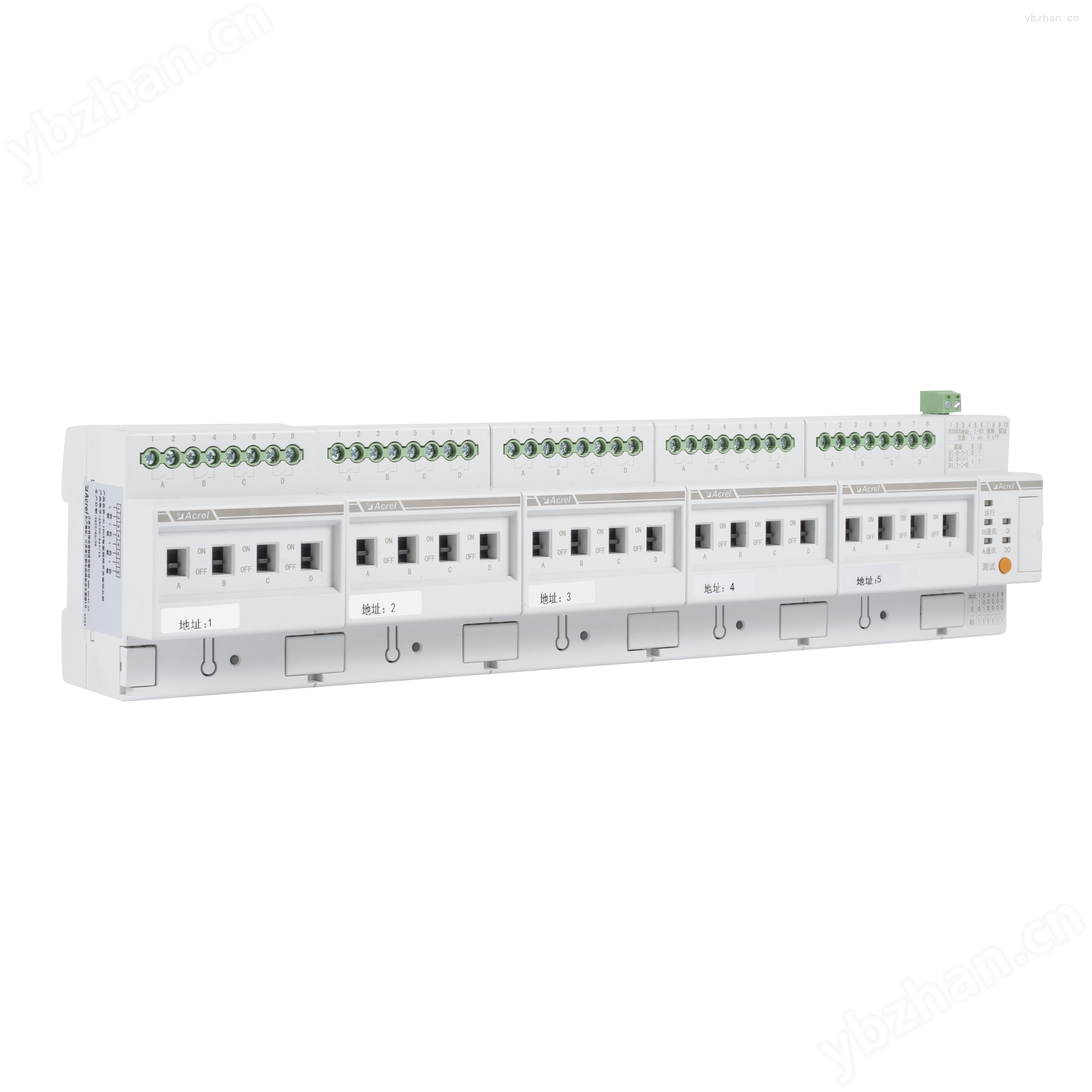

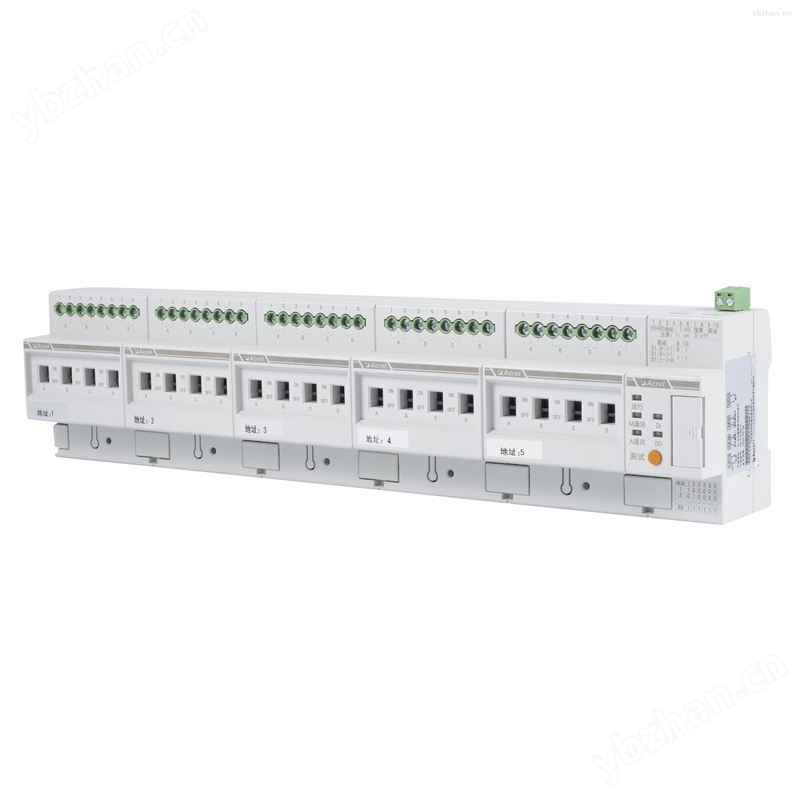

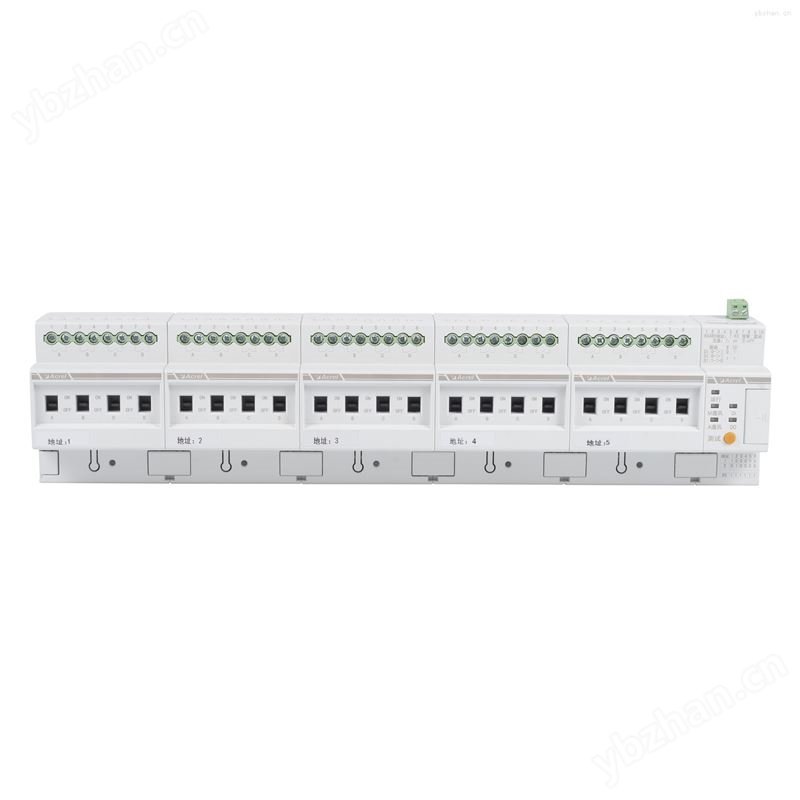

ASL200 系列开关驱动器(以下简称模块)，是安科瑞 ALIBUS 智能照明控制系统的控制模块。该模块和其他 设备（诸如智能面板、传感器等）连接到一起，组成一套完整的照明控制系统，实现大型公建、楼宇照明系 统的智能管理。 该整机作为驱动模块，直接控制负载电源的通断,实现多种控制功能，如：负载投切、事件记录、定时开 关、延时关灯、场景控制等。
二
20路智能照明开关驱动器系统免调试

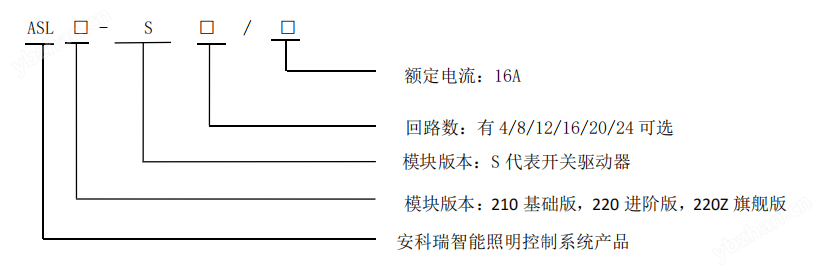

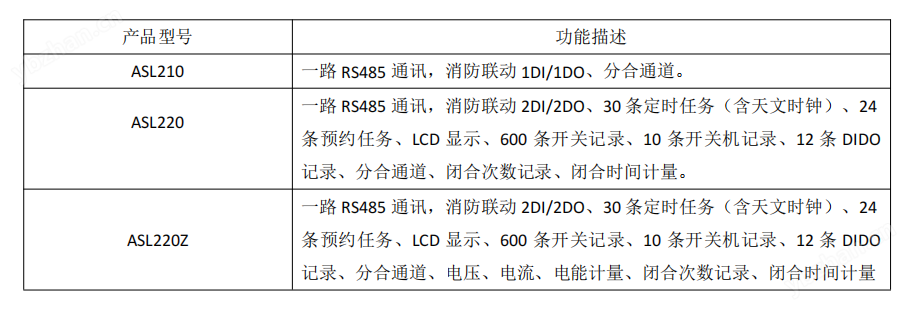

产品型号

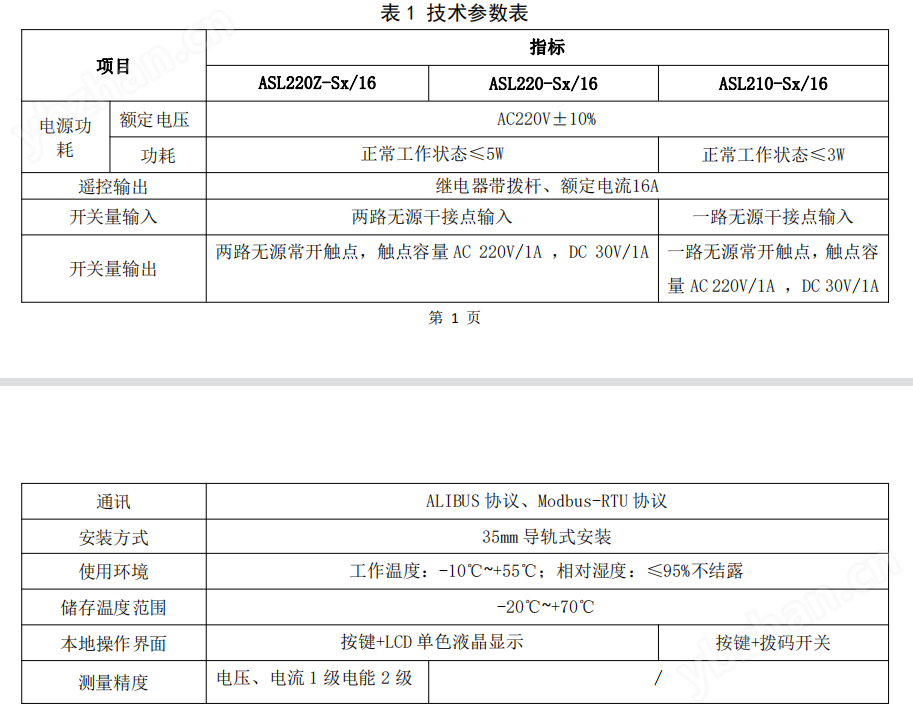

三 主要技术参数
四
20路智能照明开关驱动器系统免调试

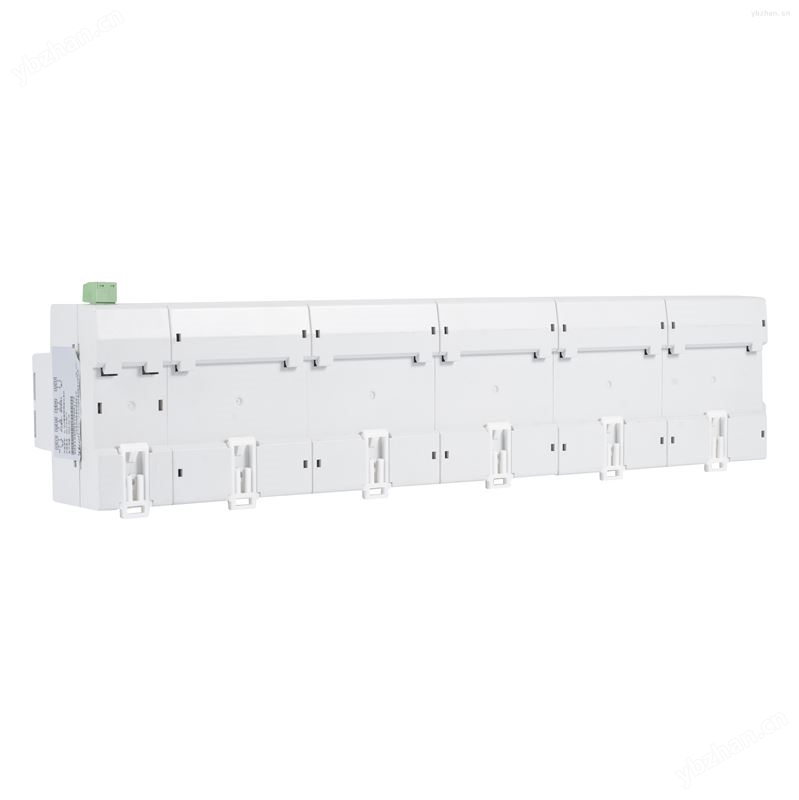

安装与接线

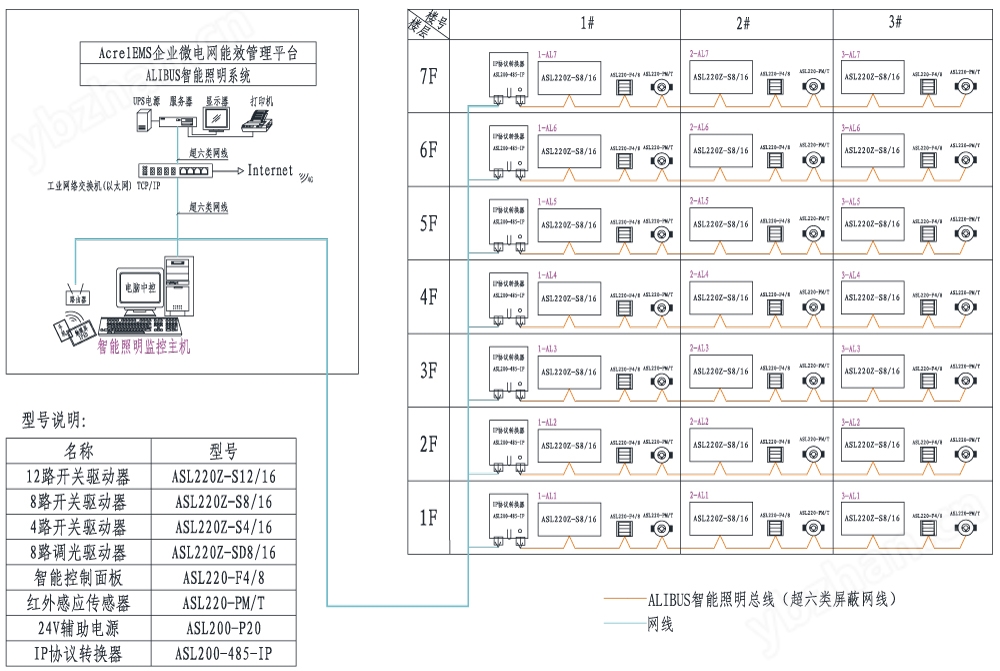

系统拓扑图
系统功能
1）实时检测并显示各个模块的在线状态，反馈现场受控回路的开关状态，监控界面按照楼层各分区的布局和回路列表来浏览。
2）当发生模块离线、网关设备掉线或者状态反馈和下发控制命令不一致时会发生故障报警，并将故障报警信息记录并显示在界面中。
3）可以对单个照明回路实现开关控制；每个模块、楼层都有相应的模块控制开关和楼层控制开关，也可以一个模块或者整个楼层实现开关控制。
4）开关驱动器支持过零触发功能，负载（灯具）的分合操作仅在交流电过零时进行；可有效减少电磁干扰以及对电网的冲击，延长灯具与控制装置的寿命。
5）对每个照明回路可以预设掉电状态，当照明电源掉电时，开关驱动器会自动切换到预设的掉电状态；确保重新上电时灯具的开关状态是确定与可控的。
6）拖动调光控件，照明设备从0%到100%进行调光，可以对单个照明回路实现调光控制，调光总控可以对一个模块的照明回路实现调光控制，也可以对多个照明回路实现调光控制，通过图标的亮灭状态反馈现场开关的状态。
7）点击场景控件，打开或者关闭对应场景设置，软件界面上显示不同的场景模式和场景功能，通过图标的亮灭显示对应的场景状态是打开还是关闭。
8）设置定时时间，确认时间点后，对该事件点执行的动作进行设置，设置灯在设定的时间点亮或者灭。
9）系统可以通过预设的当地经纬度信息，自动计算每天的日升日落时间；根据天文时钟控制照明开关，实现日落开灯、日出关灯的功能。
10）所有定时控制计划均可下发保存至驱动模块；当上位机系统故障或模块离线时，驱动模块可以利用自带的RTC时钟维持定时控制计划的正常执行，不影响日常的照明控制效果。
11）系统结构是分布式总线结构；系统内各元件不依赖于其他元件而能够独立工作；系统内各元件可以通过程序的设定实现功能的多样性。
12）预留BA或第三方集成平台接口，采用modbus、opc等方式。

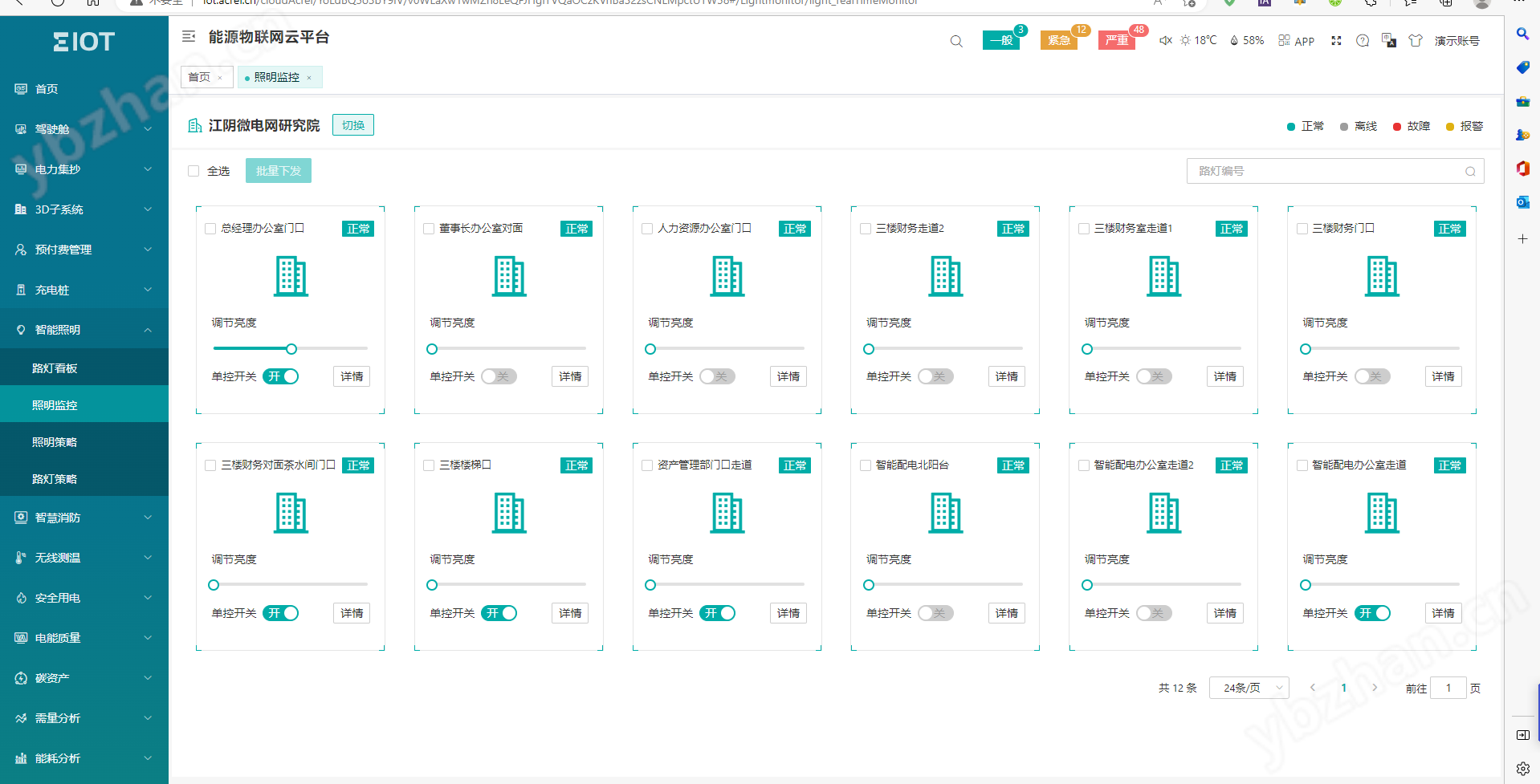

平台界面
能源物联网云平台智能照明通过物联网技术对安装在城市各区域照明回路的用电状态进行不间断地数据监测。平台通过监测照明线路的电流和电压值来判断灯具的工作情况，任何不正常的工作状态，平台都能进行监测，预警和报警，预警和报警信息通过手机APP推送，短信，语音外呼、邮件、微信小程序、微信公众号、钉钉等，快递到达责任人的身边，提醒运行人员接触器跳闸，电源失压等等。
应用案例：
滨州中心医院智能照明控制系统的设计和应用
项目地点：山东省滨州市
实施时间：
1.定时控制
2.场景控制
3.实时监控
4.报警处理
5.事件通报
6.系统联动
