产品介绍

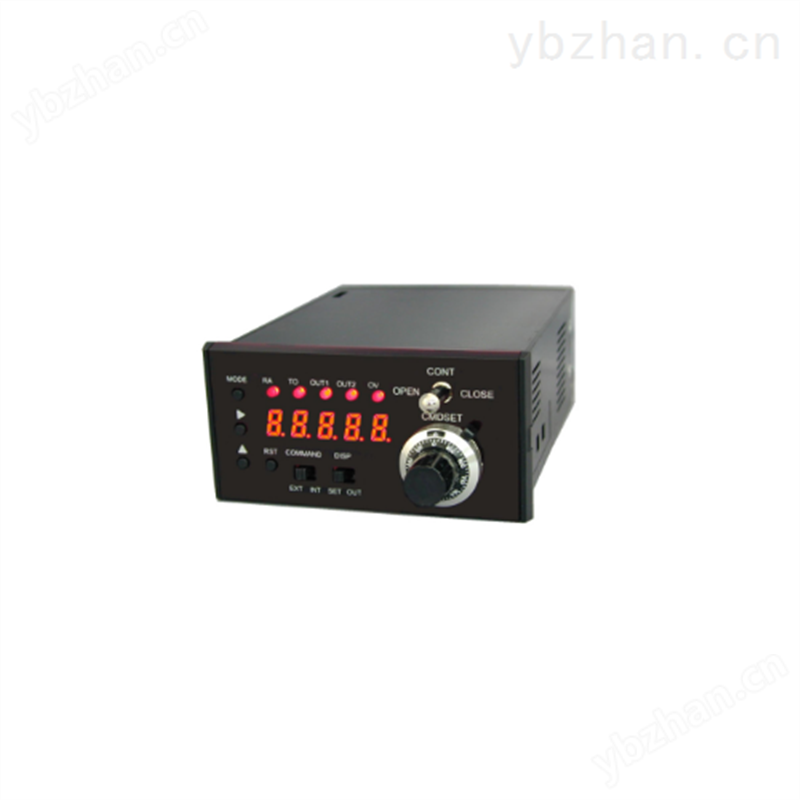

质量流量指示器 SP-833A
特征
SP-832 内置积分功能
电位器设定流量
阀门开闭信号输出
瞬时 / 累计流量显示（切换式）
报警输出
电源支持 ± 15V 250mA 、 +15V 150mA 、 -15V 350mA
符合 CE 标准
|
测量规格 |
|
|
测量类型 |
MFC 流量值（瞬时） /MFC 积分值（积分） |
|
测量方法 |
A/D 转换方式 |
|
分辨率：约 1/7000 （满量程输入） |
|
|
输入测量间隔：约 20ms |
|
|
低胸 |
模拟输入的 0 至 29% （可任意设置） |
|
展示 |
|
|
展示 |
红色 LED 5 位显示字高： 8mm （零消隐方式） |
|
显示切换 |
用 ▲键切换 MFC 流量值 /MFC 累计值的显示。 |
|
（需要在 “模式号 4 ”中设置） * 当 DISP 开关为 OUT 时 |
|
|
RA 灯 |
“ RA ”灯（红色）在显示 MFC 流量值时点亮。 |
|
TO 灯 |
显示 MFC 积分值时，“ TO ”灯（红色）点亮。 |
|
OV 灯 |
“ OV ”灯（红色）在显示的测量值结束时亮起 |
|
（右移显示时闪烁） |
|
|
OUT1 灯 |
报警输出 OUT1 输出中点亮 |
|
OUT2 灯 |
报警输出 OUT2 输出中点亮 |
|
MFC 流速显示 |
|
|
测量精度 |
± 0.3% (F.S.) ± 1 digit (23 ° C) 用于模拟输入 |
|
缩放方法 |
MFC 模拟量输入时流量显示可任意设置 |
|
（ 0.001 至 9999 ） |
|
|
显示范围 |
0 ～ 9999 （显示结束时“ 9999 ”闪烁， OV 灯亮） |
|
小数点显示 |
设置为显示值（模式 ）。 |
|
显示采样时间 |
约 0.5 秒平均显示（固定） |
|
lowest有效位校正 |
可选择 “正常”、“ 0 固定”、“ 0 或 5 显示” |

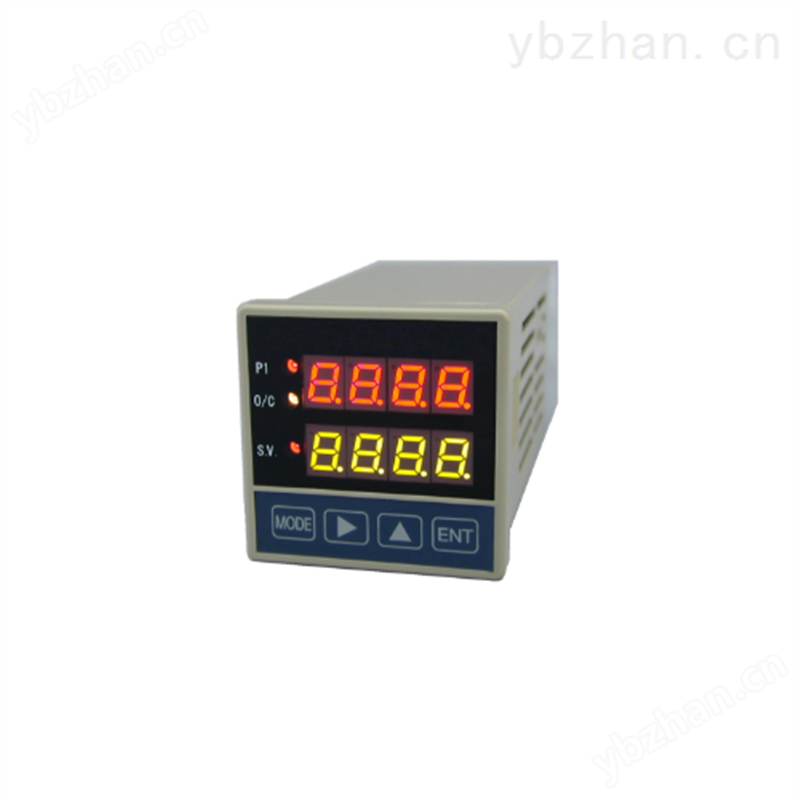

质量流量指示器 SP-835
特征
48 × 48 的紧凑尺寸
2 段 PV/SV 值显示
SV 值可以通过流量或 % 设置
阀门开闭信号输出
报警输出（ PV/SV 可选）
|
测量规格 |
|
|
测量类型 |
瞬时测量（输入定标转换后显示） |
|
测量方法 |
A/D 转换方式 |
|
对于 DC0-5V 输入，分辨率：约 1/8700 输入测量间隔：约 50ms |
|
|
[ 约 14000 分辨率分配给全范围（ -1 至 7V ） ] |
|
|
光伏显示屏 |
|
|
展示 |
4 位红色 LED 字高： 7mm （消零法） |
|
溢出显示 |
闪烁显示 “ -999 ”和“ 9999 ”（小数点位置取决于模式设置） |
|
小数点显示 |
可以通过模式设置设置小数点后 0 到 0.000 |
|
测量精度 |
± 0.2% F.S. ± 1 digit (23 ° C ± 5 ° C) 模拟输入 |
|
缩放方法 |
模拟量输入时的显示值（ 5V 时的流量）可任意设定（ 0.001 ～ 9999 ） |
|
显示采样时间 |
平均显示 0.5 至 20 秒（可通过模式设置选择） |
|
低切功能 |
可任意设定 0~29% 模拟量输入（ F.S 值） |
|
[ 选择 0% 时低切功能停止 ] |
|
|
PV 显示范围 |
“ -20% F.S. ≤质量流量输出信号≤ +140% F.S. ” |
|
-21% F.I. S. 在下列情况下以强制缩放最小显示值闪烁 |
|
|
+141% 综合指数 S. 在强制缩放显示值时闪烁 |
|
