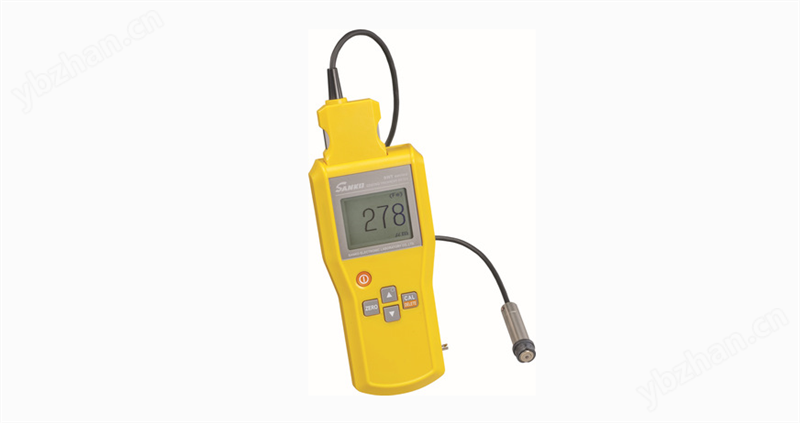

三高SANKO膜厚计SWT-7000III SWT-7200Ⅲ
三高SANKO膜厚计SWT-7000III SWT-7200Ⅲ
SWT 系列探头可互换。
◆两用型 : FN-325
◆铁材用 : Fe系列
◆非铁材 : NFe系列
SWT-7200Ⅲ探头可互换、保存、统计计算、数据传送等的高功能机型
●可根据用途来选择探 头 。
●在LCD画面上显示操作的顺序。
●大容量的测定值存储器
（9200：20000个 ）
●设定的检量线可简单使用测量
●内存设置上下限值、统计演算功能。
●可连接USB向电脑进行数据的传送。
用 途
●涂层/衬层/镀金
●耐酸层
规 格
测量范围 连接探头（另卖）
显示方式 LCD画面
检量线校正 2点校正式
检量线存储 10根
测量值存储 20000个
数据传送 USB
电 源 单3电池（1.5V）×2
专用电源线
附带自动关机功能
使用温度 0 ～40 C°
尺寸重量 72（W）×30（H）×156（D）mm
约200g
附属品 收纳袋
专用电源线
USB连接线、USB软件
探 头 测量的底材金属的不同进行选择
·铁底材用（Fe）
·非铁底材用（NFe）
·铁底材·非铁底材两用（FN-325）
(请参照专用探头页)
|
探测头型号 |
FN-325 |
|
测量方式 |
电磁式 · 涡电流式两用（铁 · 非铁底材自动识别） |
|
测量范围 |
铁底材： 0 ～ 3.00mm 、非铁底材： 0 ～ 2.50mm |
|
表示分辨率 |
1μm ： 0 ～ 999μm 的切换（铁 · 非铁共通） 0.1μm ： 0 ～ 400μm （铁 · 非铁共通） 0.5μm ： 400 ～ 500μm （铁 · 非铁共通） 0.01mm:1.00 ～ 3.00mm （铁底材） 0.01mm:1.00 ～ 2.50mm （非铁底材） |
|
测量精度 （平滑表面） |
0 ～ 100μm ： :1μm （铁 · 非铁共通） 或者是指示值的 ±2% 以内 101μm ～ 3.00mm:±2% 以内（铁底材） 101μm ～ 2.50mm:±2% 以内（非铁底材） |
|
探测部 |
1 点定压接触式、 V 形切口、 φ13×52mm 、 72g |
|
选择产品 |
V 形探测头套有 3 种（ φ5 以下用、 φ5 ～ 10 用、 φ10 ～ 20 用） |
|
附属品 |
标准校正板、试验用零校正板、（铁用 · 非铁用） |
|
测量对象 |
铁底材：铁 · 钢等磁性金属底材上的皮膜、衬层、喷涂膜、 电镀（电解镍除外）等 非铁底材：铝、铜等非磁性金属底材上的绝缘皮膜等 一般较普遍的测量物用 |
SWT-7000 Ⅲ系列机型
|
机型 |
SWT-7000 Ⅲ |
SWT-7100 Ⅲ |
SWT-7200 Ⅲ |
|
|
测量范围 |
连接的探测头不同测量范围也不同。 |
|||
|
显示方式 |
液晶显示 LCD （数据 · 提示信息）、背光灯 |
|||
|
检量线校正 |
2 点校正方式（零校正、标准校正） |
|||
|
检量线存储 |
铁、非铁各 1 根 |
10 根 |
||
|
测量值存储 |
— |
20,000 点 |
||
|
数据传送 |
— |
USB |
USB |
|
|
统计功能 |
— |
— |
内藏 |
|
|
附加功能 |
● 背光灯 ● 测量模式的切换（普通／连续） ● 检量线、校正值的删除 ● 自动关机功能（约 3 分以上不操作时，机器会自动关机） ● 分辨率的切换 ● 上下限值的设定（ SWT-7200 Ⅲ ） |
|||
|
电源 |
单 3 电池 ×2 |
单 3 电池 ×2 专用电源线 |
||
|
使用温度 |
0 ～ 40C° （不结露） |
|||
|
机体尺寸 · 重量 |
72 （ W ） ×30 （ H ） ×156 （ D ） mm 、 重量 210g |
|||
|
附属品 |
干电池、收纳袋子 |
干电池、收纳袋子、电源线、 USB 线、 USB 软件（ CD ） |
||
|
追加产品 |
铁材金属用探测头（ Fe ）、非铁材金属用探测头（ NFe ） 铁 · 非铁材用探测头（ FN-325 ） |
|||
|
|
|
|
|
|
SWT-7000 Ⅲ系列的铁材金属用探测头 （1）（Fe）
|
型号 |
Fe-2.5/2.5L |
Fe-2.5LwA |
Fe-0.6Pem |
|
测量方式 |
电磁感应式 |
||
|
测量范围 |
0 ～ 2.50mm |
0 ～ 600μm |
|
|
表示分解率 |
1μm ： 0 ～ 999μm 切换 0.1μm ： 0 ～ 400μm 0.5μm ： 400 ～ 500μm 0.01mm:1.00 ～ 2.50mm |
1μm ： 0 ～ 600μm 切换 0.1μm ： 0 ～ 400μm 0.5μm ： 400 ～ 500μm
|
|
|
测量精度 （平滑面） |
0 ～ 100μm:±1μm 又或者时显示值的 ±2% 以内 101μm ～ 2.50mm ： ±2% |
0 ～ 100μm:±1μm 又或者时显示值的 ±2% 以内 101μm ～ 600μm ： ±2% |
|
|
探测部 |
1 点定压接触式 V 形口套头 2.5 ： φ13×48mm 2.5L:18×23×67mm |
1 点定压接触式 测量部：约 20×57mm 全长：约 550 ～ 1.550mm （伸缩式） |
1 点定压接触式 Φ5.6×94mm |
|
选择产品 |
V 形套头 /— （ φ5 以下用、 φ5 ～ 10 用、 φ10 ～ 20 用） |
— |
— |
|
附属品 |
标准校正片 试验用零校正板 （铁用） |
标准校正片 试验用零校正板（铁用） 收纳袋子 |
标准校正片 试验用零校正板 （铁用） |
|
测量对象 |
铁 · 钢等的磁性金属底材上的皮膜、衬层、喷涂层、电镀层（电解镍的电镀层除外）等等 |
铁 · 钢等的磁性金属底材是个的皮膜、衬层等等手不能进去、高的地方、有距离的地方的涂层厚度的测量。 |
铁 · 钢等磁性金属底材上的涂层、衬层等狭小的地方、小的部位的涂层的膜厚测量。 |
SWT-7000 Ⅲ系列的铁材金属用探测头 （2）（Fe）
|
型号 |
Fe-10 |
Fe-20 |
|
测量方式 |
电磁感应式 |
|
|
测量范围 |
0 ～ 10mm |
0 ～ 20mm |
|
表示分解率 |
1μm ： 0 ～ 999μm 0.01mm:1 ～ 10mm
|
1μm ： 0 ～ 999μm 0.01mm:1 ～ 5mm 0.1mm:5 ～ 20mm |
|
测量精度 （平滑面） |
0 ～ 3mm ： ± （ 5μm ＋显示值的 3% ） 3.01mm ：显示值的 ±3% |
|
|
探测部 |
1 点定压接触式 V 形口套头 φ18×47mm |
1 点定压接触式 V 形口套头 φ35×59mm |
|
选择产品 |
— |
— |
|
附属品 |
标准校正片、试验用零校正板（铁用） |
|
|
测量对象 |
铁 · 钢等磁性金属底材的比较厚的涂层用 |
铁 · 钢等磁性金属底材上的厚涂层用 |
探测头要根据需要购买。
SWT-7000 Ⅲ系列的非铁材金属用探测头 （NFe）
|
型号 |
NFe-2.0/NFe-2.0L |
NFe-06 |
NFe-8 |
|
测量方式 |
涡电流式 |
||
|
测量范围 |
0 ～ 2.00mm |
0 ～ 600μm |
0 ～ 8mm |
|
表示分解率 |
1μm ： 0 ～ 999μm 切换 0.1μm ： 0 ～ 400μm 0.5μm ： 400 ～ 500μm 0.01mm:1.00 ～ 2.00mm |
1μm ： 0 ～ 600μm 切换 0.1μm ： 0 ～ 400μm 0.5μm ： 400 ～ 500μm
|
1μm ： 0 ～ 999μm 0.01mm ： 1 ～ 8mm |
|
测量精度 （平滑表面） |
0 ～ 100μm:±1μm 又或者时显示值的 ±2% 以内 101μm ～ 2.00mm ： ±2% 以内 |
0 ～ 100μm:±1μm 又或者时显示值的 ±2% 以内 101μm ～ 600μm ： ±2% 以内 |
0 ～ 100μm:±1μm ± （ ±1μm ＋显示值的 ±2% ） 101μm ～ 8mm ： ±2% 以内 |
|
探测部 |
1 点定压接触式 V 形口套头 2.0 ： φ13×47mm 2.0L ： 18×23×67mm |
1 点定压接触式 V 形口套头 φ11×48mm
|
1 点定压接触式 V 形口套头 φ35×61mm
|
|
选择产品 |
V 形套头 /- |
－ |
－ |
|
附属品 |
标准校正片、试验用零校正板（非铁用） |
||
|
测量对象 |
铝、铜等非磁性金属底材 上的绝缘性皮膜等一般普 通测量物用。 |
铝、铜等非磁性金属底 材上的绝缘性皮膜等 细小的圆棒、细管、小 物件等的高安定性用。 |
铝、铜等非磁性金属 底材上的绝缘性皮膜等 比较厚的测量物用。 |
探测头要根据需要购买。
