概述
水内冷发电机绝缘电阻测试仪5000V，专用于水内冷发电机的测量试验，同时也可用于试验室或现场做绝缘测试试验。输出电流大于25mA。输出电压大5000V。内含高精度微电流测量系统、数字升压系统。只需要用一条高压线和一条信号线连接试品即可测量。测量自动进行，结果由大屏幕液晶显示，并将结果进行存储。
主要特点
1.采用32位微控制器控制，全中文操作界面，操作方便。
2.自动计算吸收比和极化指数，并自动储存15秒、1分钟、2分钟、10分钟的每分钟数据便于分析。
3.输出电流大，(2500V下输出大于20mA),短路电流≧20mA。
4.高压发生模块采用全封闭技术，内部有保护电阻，安全可靠。
抗干扰能力强，能满足超高压变电站现场操作。
5 测试完毕自动放电，并实时监控放电过程。

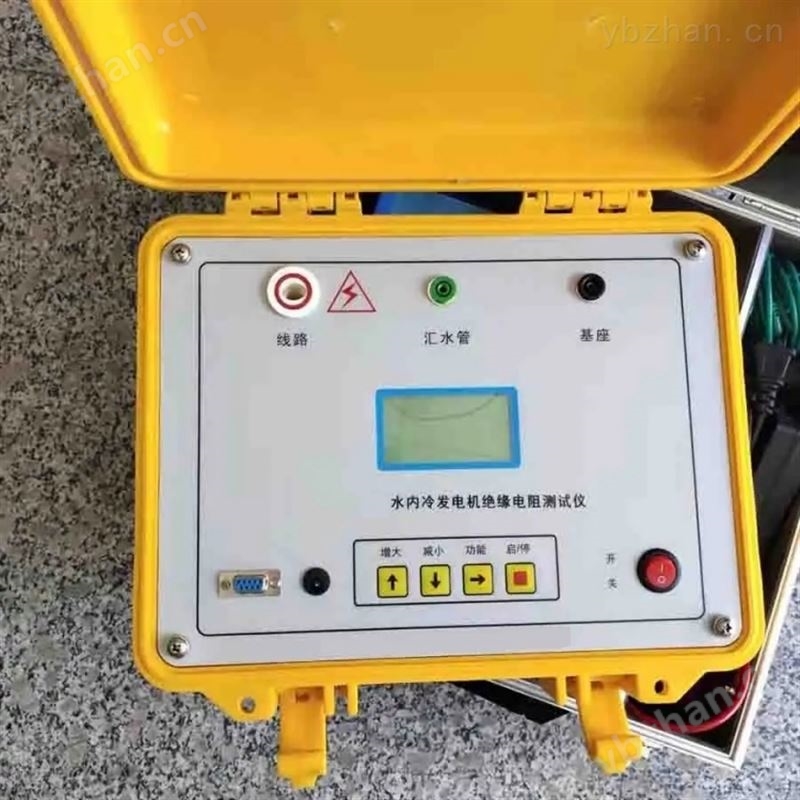

水内冷发电机绝缘电阻测试仪5000V
技术参数
|
额定测试电压 |
负高压5000V |
|
输出测试电压 |
±10% |
|
高压带载能力 |
负载100kΩ 电压跌落<10% |
|
测量范围 |
0 ~ 20GΩ |
|
准确度等级 |
10.0级 |
|
0 ~10GΩ范围的基本误差 |
±( 10%·Rx + 2d ) |
|
10~20GΩ范围的基本误差 |
±( 20%·Rx + 4d ) |
|
高压显示误差 |
±( 5%·Ux + 1d ) |
|
温度测量误差 |
±0.5℃ |
|
空气湿度测量误差 |
±4%RH |
|
供电电源 |
50Hz 220V ±10% |
|
耗电 |
<250W |
|
绝缘电阻 |
> 50 MΩ （500V）（测试线与机壳间） |
|
耐压 |
AC3kV 50Hz 1min（测试线与机壳间） |
|
工作温度与湿度 |
0℃ ~ + 40℃ <85%RH |
|
贮存温度与湿度 |
- 20℃ ~ + 50℃ <90%RH |
|
外形尺寸 |
400（L）×350（W）×230（H） （mm） |
|
重量 |
≈ 9.8kg |
