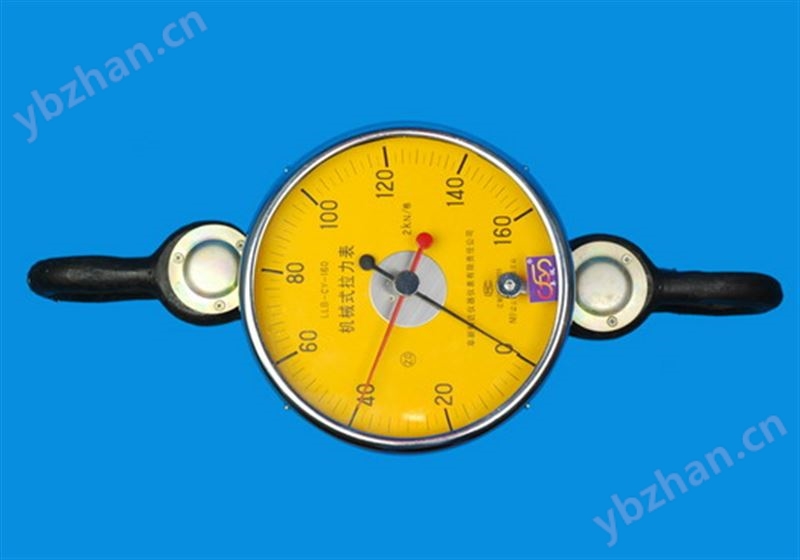

JZ系列机械式拉力表是我公司自行设计、生产的。本产品执行JJG445-2000检定规程、Q/FYQ001-2012标准。具有使用方便、读数清晰、性能稳定、安全可靠等优点。
一、用途
本产品用在石油、煤田、地质勘探、水产捕捞、起重机械等行业的重力测量。同时还应用于拖拉机、汽车运输、电力线路架设、建筑等行业的牵引力测量。
全国各大油田是我公司的主要用户。机械式拉力表应用在钻井作业中，指示钻杆悬重，防止卡钻、打钻事故；应用在井下作业施工中，指示修井作业车绞盘牵引力的大小，防止井管拔脱和井架损坏，起着重要的安全防护作用。由于夜间作业时野外的照明条件有限，造成表盘读数不清楚，给作业工人带来较大的困难，有时会影响钻井、修井的质量或造成不安全的隐患，给生产带来了较大的负面影响。针对这个问题，我公司于一九九八年研制了荧光盘面的拉力表（JZ-CY80、120、160三种型号）。它的原理是在原拉力表的基础上，表盘覆盖一层美国3M反光膜。夜间作业时，在同样照明的情况下，盘面亮度、清晰度都有非常明显的提高，作业工人能清楚的看见盘面数值，有效的避免了错误操作，给广大用户带来了极大的方便，提高了劳动效率。经辽河油田、大庆油田三年的试用，用户普通反映很好。
二、结构及工作原理
1、结构分三部分：连接件部分、放大装置部分、显示部分。
2、工作原理
当作用力通过连接件作用在变形体上，使之产生弹性变形，在弹性范围内，变形量与作用力基本成正比，这样变形大小就可反映出作用力的大小。变形体的变形量经放大装置放大，通过指针在表盘上的指示读出作用力的值。
三、主要技术参数
1、仪表准确度为2.0级
2、引用误差≤±2%F.S
3、测力仪表的灵敏度应小于或等于满量程载荷0.5%
4、型号、测量范围、外形尺寸、重量
|
力表型号 |
测量范围（kN） |
外形尺寸（mm） |
重量 （Kg） |
||
|
A |
B（Ф） |
C |
|||
|
JZ-10kN |
0 -10 |
620 |
225 |
160 |
16 |
|
JZ-30kN |
0-30 |
||||
|
JZ-50kN |
0-50 |
||||
|
JZ-80kN |
0-80 |
620 |
225 |
160 |
16.5 |
|
JZ-120kN |
0-120 |
650 | 225 | 160 | 20 |
|
JZ-200kN |
0- 200 |
||||
|
JZ-C80 |
0-80 |
650 | 280 | 160 | 17.5 |
|
JZ-C120 |
0-120 |
650 |
280 |
160 |
20 |
|
JZ-C160 |
0-160 |
||||
|
JZ-CY80 |
0-80 |
650 | 280 | 160 | 17.5 |
|
JZ-CY 120 |
0-120 |
650 | 280 | 160 | 20 |
|
JZ-CY 160 |
0-160 |
||||
四、油田钻井、煤田勘探推荐推荐下列型号仪表
|
井深（m） |
<1500 |
1500-2500 |
2500-3000 |
3500-4000 |
>4000 |
|
选型（kN） |
50 |
80 |
120 |
160 |
200 |
五、使用方法
1、两端的拉环通过绞链与力源连接（如使用钢丝绳或其它可自由转动的联接件）。在测量过程中始终保持外作用力的作用线与表的轴线相重合。
2、为防止意外，在表后应备装一条保护钢丝绳。
3、调零：在加载之前，用搬手将表盘零点调到与表针重合位置上。
4、检查装卡状态，确认装卡牢固后方可加载。
|
（拉力表在辽河油田曙光采油厂修井作业中使用） |
1、避免强烈震动。
2、工作时外力作用线必须与表的轴线重合。
3、拉力表直接作用力不得超过表的上限值。
4、安全使用拉力表非常重要，如进行维修时应返回我公司。
由于擅自维修产生不良后果，我公司不负责任。
