高精确度，一般可达±1%R、±0.5%R，高精度型可达±0.2%R；
·重复性好，短期重复性可达0.05%~0.2%，正是由于具有良好的重复性，如经常校准或在线校准可得
到高的精确度，在贸易结算中是优先选用的流量计；
·输出脉冲频率信号，适于总量计量及与计算机连接，无零点漂移，抗干扰能力强；
一、概述

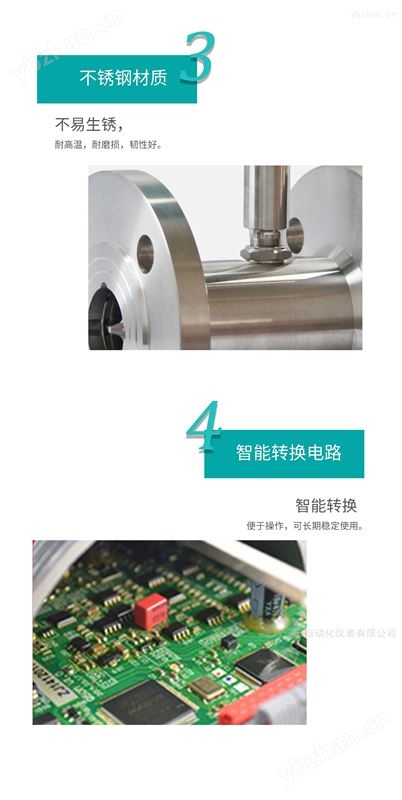

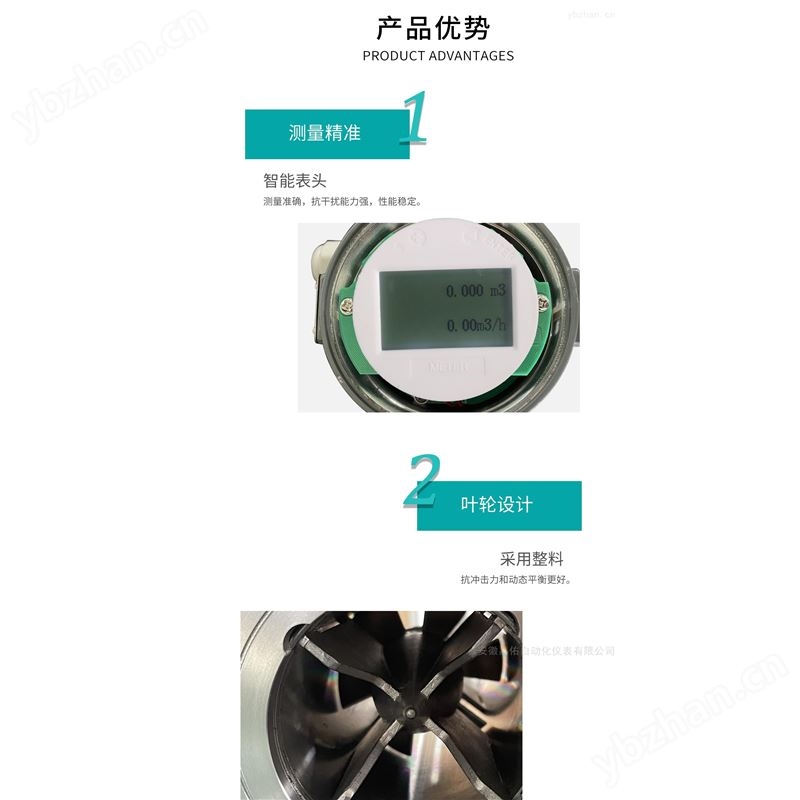

JY1302系列涡轮流量传感器（以下简称传感器）基于力矩平衡原理，属于速度式流量仪表。传感器具有结构简单、轻巧、精度高、重复性好、反应灵敏，安装维护使用方便等特点，广泛用于石油、化工、冶金、供水、造纸等行业，是流量计量和节能的理想仪表。
传感器与显示仪表配套使用，适用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al
2
O
3
、硬质合金不起腐蚀作用，且无纤维、颗粒等杂质的液体。若与具有特殊功能的显示仪表配套，还可以进行定量控制、超量报警等。选用本产品的防爆型式(Exm
传感器适用于在工作温度下粘度小于5×10 -6 m 2 /s的介质，对于粘度大于5×10 -6 m 2 /s的液体，要对传感器进行实液标定后使用。
如用户需用特殊形式的传感器，可协商订货，需防爆型传感器时，在订货中加以说明。
二、基本型涡轮流量传感器
1． 结构特征与工作原理
(1) 结构特征
传感器为硬质合金轴承止推式，不仅保证精度，耐磨性能提高，而且具有结构简单、牢固以及拆装方便等特点。
2．基本参数与技术性能
(1) 基本参数： 见表一
表一
|
|
|
|
|
|
□ |
说 明 |
|
|
|
|
|
|
|
基本型，+5-24DCV供电， |
|
|
|
|
|
|
4~ 2 0mA两线制电流输出，远传変送型 |
|
|
|
|
|
|
|
电池供电现场显示型 |
|
|
|
|
|
|
|
现场显示/4~ 2 0mA 两线制电流输出 |
|
|
|
|
|
|
|
4mm，普通涡轮流量范围0.04~0.25m 3 /h |
|
|
|
|
|
|
6mm，普通涡轮流量范围0.1~0.6m 3 /h |
||
|
|
|
|
|
10mm，普通涡轮流量范围0.2~1.2m 3 /h |
||
|
|
|
|
|
15mm，普通涡轮流量范围0.6~6m 3 /h
|
||
|
|
|
|
|
20mm，普通涡轮流量范围0.7-7.m 3 /h |
||
|
|
|
|
|
25mm，普通涡轮流量范围1~10m 3 /h |
||
|
|
|
|
|
32mm普通涡轮流量范围1.5-15 m 3 /h |
||
|
|
|
|
|
40mm，普通涡轮流量范围2~20m 3 /h |
||
|
|
|
|
|
50mm，普通涡轮流量范围4~40m 3 /h |
||
|
|
|
|
|
65mm普通涡轮流量范围7-70 m 3 /h |
||
|
|
|
|
|
80mm，普通涡轮流量范围10~100m 3 /h |
||
|
|
|
|
|
100mm，普通涡轮流量范围20~200m 3 /h |
||
|
|
|
|
|
125mm普通涡轮流量范围25-250m 3 /h |
||
|
|
|
|
|
150mm，普通涡轮流量范围30~300m 3 /h |
||
|
|
|
|
|
|
200mm，普通涡轮流量范围80~800m 3 /h |
|
|
|
|
|
|
无标记，为非防爆型 |
||
|
|
|
|
防爆型 |
|||
|
|
|
|
精度0.5级 |
|||
|
|
|
精度1级 |
||||
|
|
A |
宽量程涡轮 |
||||
|
B |
普通涡轮 |
|||||
第3页
DN4—DN40口径的传感器为螺纹连接，最大工作压力为6.3Mpa;
DN50—DN200口径的传感器为法兰连接, 最大工作压力为1.6Mpa;
DN4—DN10口径的传感器带有前后直管段。
DN15以上口径的传感器我公司可配套前后直管段。
(2) 介质温度： -20～＋120℃.
(3) 环境温度 ：-20～＋55℃.
(4) 供电电源： 电压：+5-24VDC, 电流：≤10mA.
(5) 传输距离： 传感器至显示仪表的距离可达1000m.
3．安装、使用和调整
(1) 安装

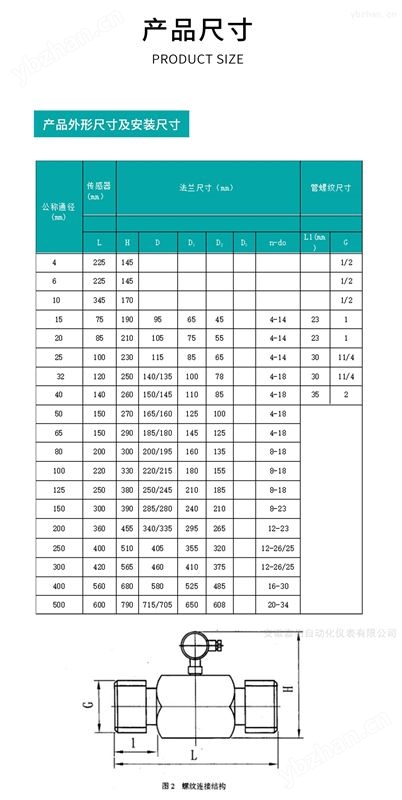

传感器的安装方式根据规格不同，采用螺纹或法兰连接，安装方式见图一、图二、图三，安装尺寸见表二。
涡轮流量计
第4页
1.过滤器 2.前直管段 3.叶轮 4.前置放大器 5.壳体 6.后直管段
整表结构图
1. 压紧圈 2.螺栓4×14 3.垫圈 4.密封垫圈 5.钢丝1Cr18Ni9Ti-0.8×2.5 6.过滤网 7.座
过滤器结构图
4～10传感器结构及安装尺寸示意图
涡轮流量计
1． 壳体 2．前导向件 3．叶轮 4．后导向件 5．前置放大器
第5页
图二 15～40传感器结构及安装尺寸示意图
1． 球轴承 2．前导向件 3．涨圈 4．壳体 5．前置放大器 6．叶轮 7．轴承 8．轴

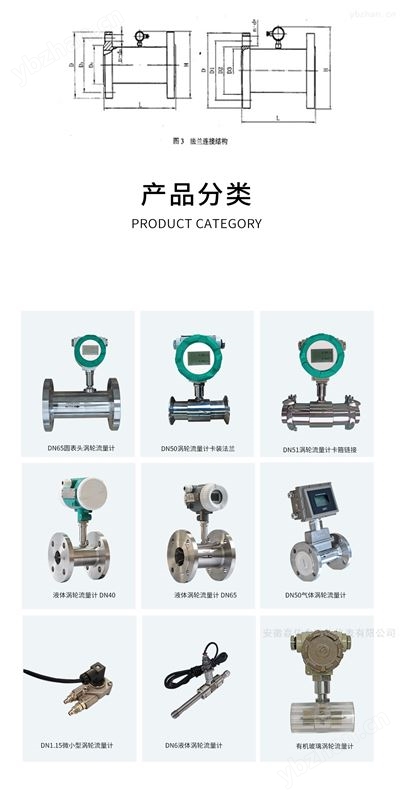

图三 50～200传感器结构及安装尺寸示意图
