三坐标测量机就是在三个相互垂直的方向上有导向机构、测长元件、数显装置，有一个能够放置工件的工作台(大型和巨型不一定有)，测头可以以手动或机动方式轻快地移动到被测点上，由读数设备和数显装置把被测点的坐标值显示出来的一种测量设备。显然这是简单、原始的测量机。有了这种测量机后，在测量容积里任意一点的坐标值都可通过读数装置和数显装置显示出来。测量机的采点发讯装置是测头，在沿X，Y，Z三个轴的方向装有光栅尺和读数头。其测量过程就是当测头接触工件并发出采点信号时，由控制系统去采集当前机床三轴坐标相对于机床原点的坐标值，再由计算机系统对数据进行处理。

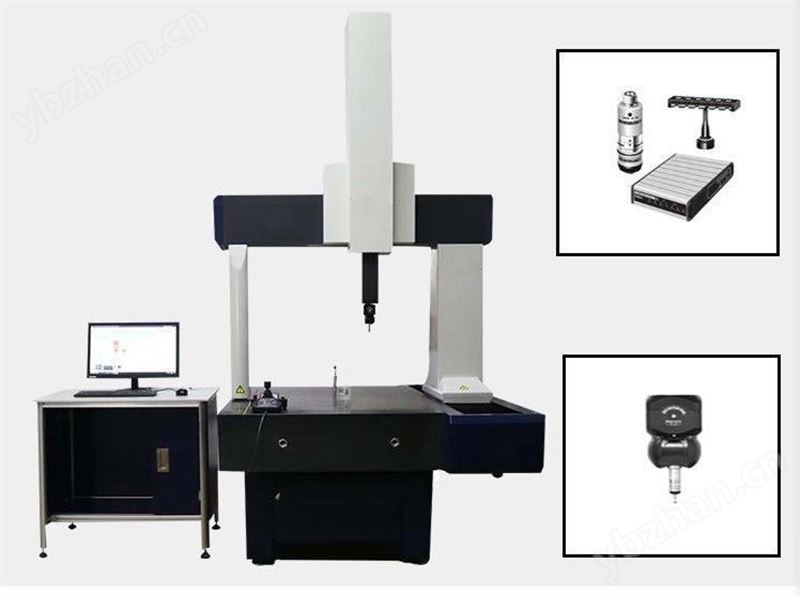

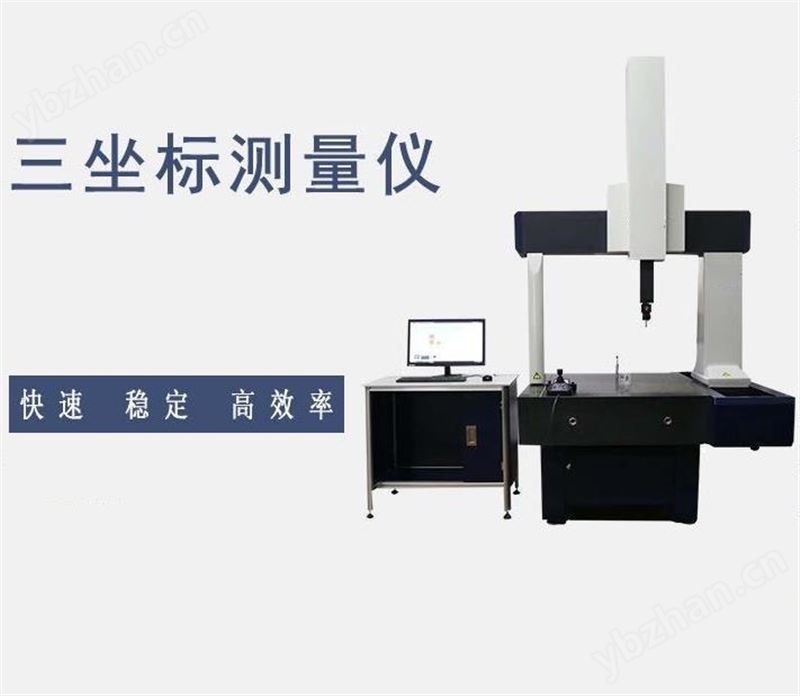

三坐标测量仪机型介绍：

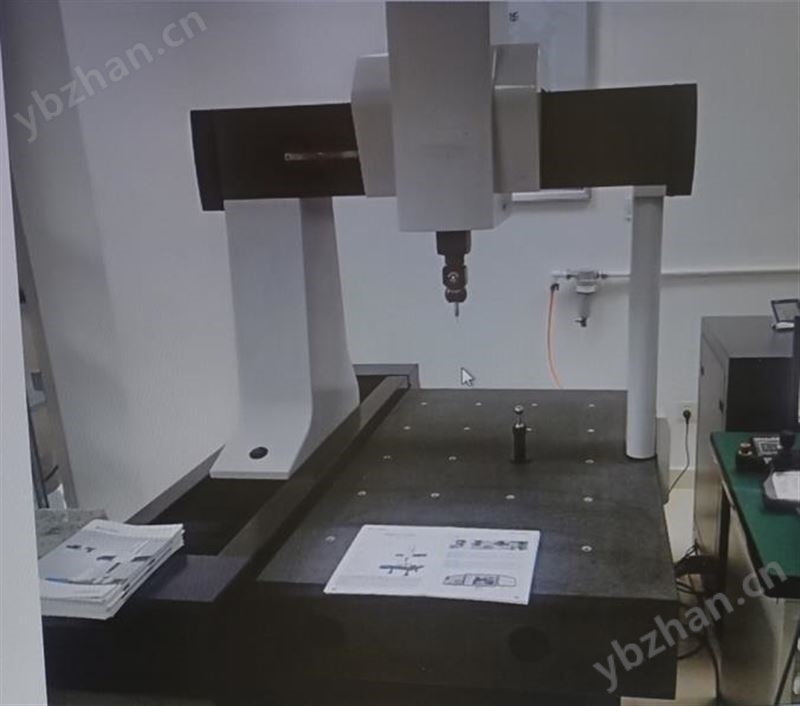

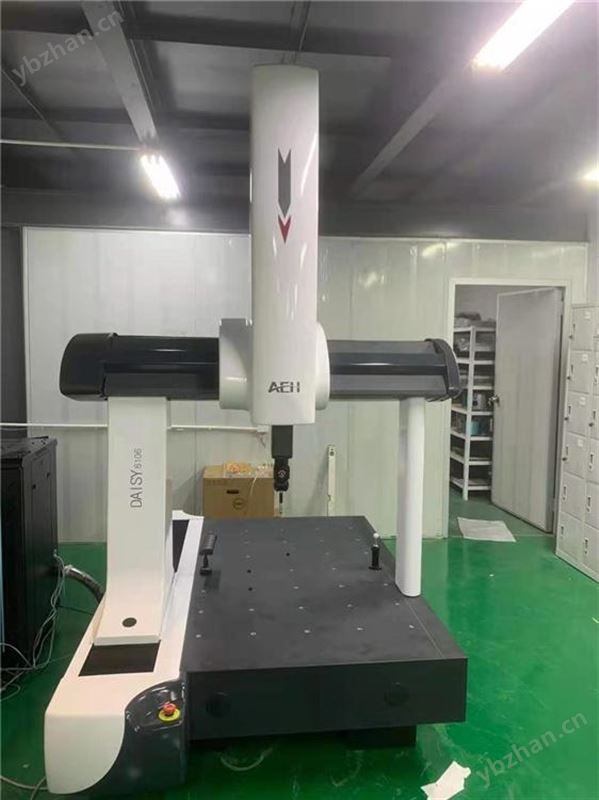

结构型式：三轴花岗岩、四面全环抱的德式活动桥式结构
传动方式：直流伺服系统 预载荷高精度空气轴承
长度测量系统：RENISHAW开放式光栅尺，分辨率为0.1μm
测头系统：雷尼绍控制器、雷尼绍测头、雷尼绍测针
机 台：高精度（00级）花岗岩平台
使用环境：温度(20±2)℃，湿度40%-70% ，温度梯度1℃/m，温度变化 1℃/h
空气压力：0.4 MPa - 0.6 Mpa
空气流量：25 L/min
长度精度MPEe： ≤2.1 L/350 (μm)
探测球精度MPEp： ≤2.1μm
单支柱移动型三坐标测量仪介绍：
单支柱移动型，轴为主轴在垂直方向移动，支柱整体沿着水平面的导槽在轴上移动，且垂直轴，而轴连接于支柱上。测量台沿着水平面的导槽在轴上移动，且垂直轴和轴。此型测量台面、支柱等具很好的刚性，因此变形少，且各轴的线性刻度尺与测量轴较接近，以符合阿贝定理。
轴移动悬臂型三坐标测量仪介绍：
轴移动悬臂型，轴为主轴在垂直方向移动，厢形架导引主轴沿着垂直轴的水平悬臂梁在轴方向移动，悬臂梁沿着在水平面的导槽在轴方向移动，且垂直于轴和轴。此型为三边开放，容易装拆工件，且工件可以伸面即可容纳较大工件，但因悬臂会造成精度不高。
床式桥架型三坐标测量仪介绍：
床式桥架型，轴为主轴在垂直方向移动，厢形架导引主轴沿着垂直轴的梁而移动，而梁沿着两水平导轨在轴方向移动，导轨位于支柱的上表面，而支柱固定在机械本体上。此型与移动桥架型一样，梁的两端被支撑，因此梁的挠度为少。此型比悬臂型的精度好，因为只有梁在轴方向移动，所以惯性比全部桥架移动时为小，手动操作时比移动桥架型较容易。
