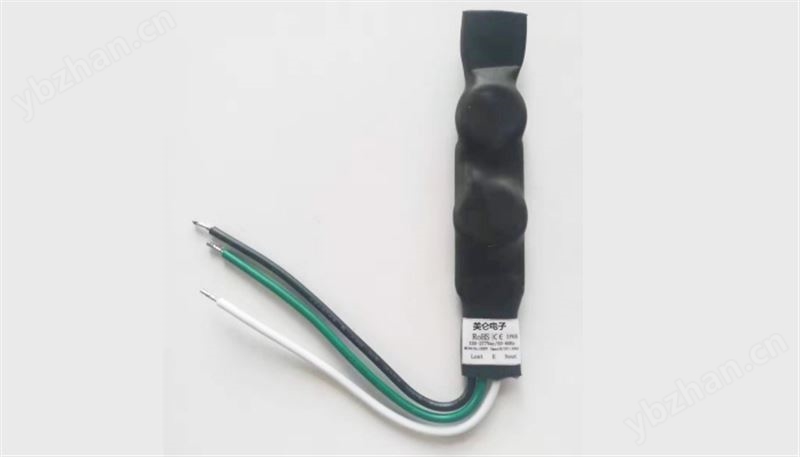

CS-LSP10系列浪涌保护器是专门用于户外LED照明系统的瞬态过电压保护装置,主要由热保护压敏电阻和气体放电管装置构成，可安装在LED灯或灯柱中，与LED电源驱动器连接提供可靠的雷击浪涌保护，可有效的延长灯具的使用寿命,提高灯具稳定性。
♦ 适用于I类或II类灯具
♦ 内置保护模式:L-N、L-PE/G、N-PE/G
♦ 内置热分离功能，安全性更高
♦ 并联接线方式，维护方便
♦ 优异的耐浪涌冲击性、残压极低
♦ 耐高压热缩管封装,产品体积小，方便嵌入式安装
♦ IP65防尘防水等级
♦ 数字标牌 ♦ 泛光照明 ♦ 街道照明 ♦ 道路照明 ♦ 停车场照明
♦ 交通照明 ♦ 隧道照明 ♦ 洗墙灯 ♦ AC-LED照明
| 产品型号 | CS-LSP10 |
|---|---|
| 额定工作电压/Un(VAC) | 120~277V |
| 持续工作电压/MCOV/Uc(VAC)1 | 320V |
| 标称放电电流/ln(kA)2 | 5kA |
| 放电电流/lmax(kA)3 | 10kA |
| 浪涌冲击电压/Uoc (kV) | 10kV |
| 电压保护水平/Up(V)4 | ≤1.2kV(L-N,L-G/PE,N-G/PE) |
| 连接线缆 | 软管电缆(0.75-2.5m㎡) |
| 连接方式 | 并联连接 |
| 供电系统 | TN |
| 防水等级 | IP65 |
| 工作环境 | -40℃~+85℃ |
| I EC 61643-11测试分类 | Test Class II and III |
| EN 61643-11测试分类 | Type 2 and 3 |
备注：
1.持续工作电压MCOV/Uc(VAC)：可持续施加在SPD线端的连续工作电压。
2.标称放电电流(In)(kA):此标称放电电流是SPD耐受能力之量测值；使用8/20us电流波形冲击15次脉冲的测量值。
3.放电电流(Imax)(kA)：放电电流是SPD耐受能力之量测值，使用8/20us电流波形冲击1次脉冲的测量值。
4.电压保护水平/Up：IEC61643-11电压保护等级，在持续施加8/20us的脉冲下的标称放电电流(In)高残余电压测定值，是一进位后大电压测量值。
备注：
1.棕色/黑色：火线L；蓝色/白色：零线N；黄注绿/绿色：地线PE。
2.线规：1.0 m㎡/16AWG多股软铜线；线长150mm或按客户要求。
3.使用一颗M4螺钉固定SPD
