ZH-HART375手操器说明书 详细资料:

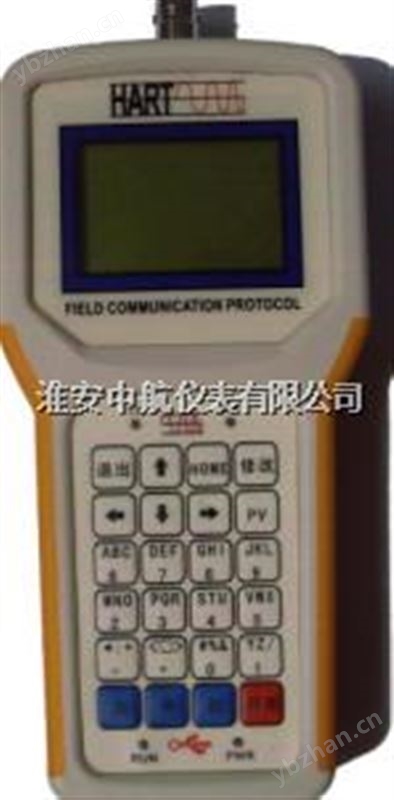

ZH- 375 型hart375手操器说明书 是一种便携式的终端( 通用 USB 接口可与 PC 连机操作 ) ,它与采用 HART 通信协议的仪表一起使用,对其进行设定,更改和显示,它可监控输入 / 输出值和自诊断结果。设定恒定电流的输出和调零。而且具有 HART Moden 功能 , 通过它与各厂家的上位机软件配合使用可对仪表更**的调整与维护 . 与 HART275,HART375,HART388,HART475 兼容 , 可通讯 1151,3051,EJA,ABB 及其他 HART 协议的进口国产全部仪表 , 当系统开动或维持操作时,只要把 HART 通信器接在 4~20mA 通信信号线上,就可以使用。
hart375手操器说明书特点
在线监控和通信
通信期间,调制信号不会中断4~20mA DC 信号
与采用HART 通信协议的仪表可共用
HART通信器能与采用 HART 通信协议的所有仪表一起使用
操作方便
大显示屏幕(4 行,每行 18 个字符),采用中文显示,用户看了一目了然,设定和更改方便
信息自诊断/ 保护功能 , 自检查功能 , 格式化密码保护 , 低电压报警显示 , 标准技术规格 , 装置的技术规格
适用仪表: ROSEMOUNT1151 , ROSEMOUNT3051 ABB 日本富士 YOKOGAWA EJA( 带 HART 通信协议 ) 等进口压力变送器 , 中航 ZH1151,3051,DS-1151 , DS-3351 ZH1151 , ZH3151 等国产智能压力变送器
通信信号的连接:专用线缆,长1.2m(3.6ft), 通信线:长度: 1Km(0.62 英里 ) ( 0.75~1.25mm ²)
负载电阻:250~600 Ω , 负载电容: 0.22uF 以下 , 负载电感: 3.3mH 以下 , 与电源线的间距: 15cm 以上(避免平行走线)显示: 128*64 点阵液晶显示 , 控制:触摸开关( 4 个方向键, 23 个功能键,一个电源开关)
电源:4 只 7 号 1.5V 电池 , 尺寸: 180*80*30mm ( 长 * 宽 * 高 ), 重量: 350g
功能说明, 基本功能:
设定、更改和显示各种参数,HART 通信 恒定电流输出 调零
hart375手操器说明书附加功能:
格式化保护, 需要输入密码才能进行格式化
电池报警,LCD 显示的报警信息可提示电池电压偏低 , LED背光
正常工作条件: 环境温度: -15~55 ℃ , 存储条件:环境温度: 0~50 ℃
hart375手操器说明书附件:
通信电缆:壹根,分别带一个弹簧夹。
手提包, 说明书( U 盘一只)
