SB 系列 MAKISHINKO 锥齿轮箱
SB系列 MAKISHINKO锥齿轮箱
锥齿轮箱， SB 系列， FB 系列， TB 系列
产品介绍

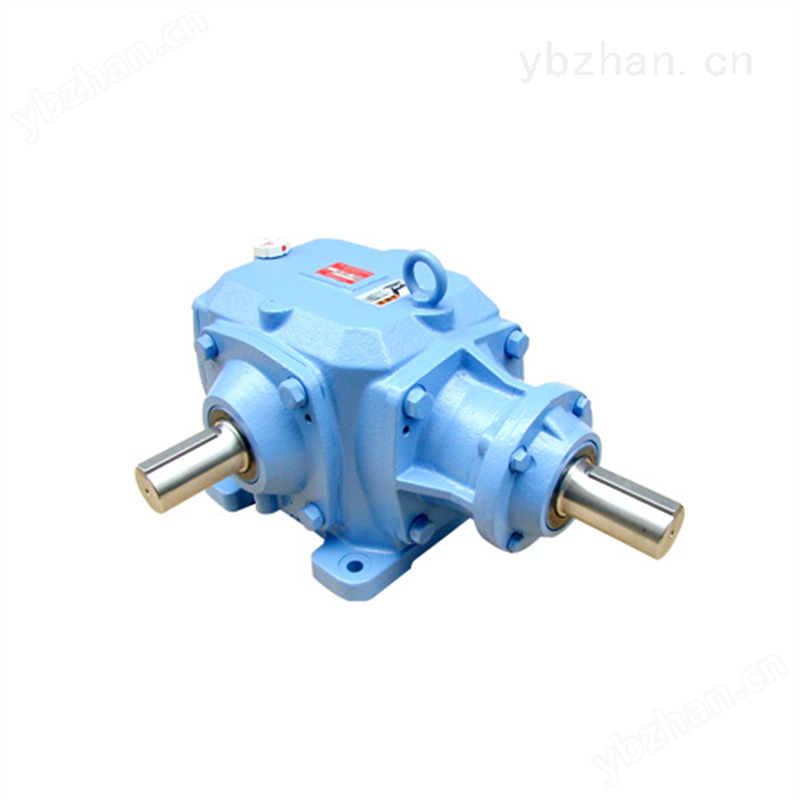

SB型锥齿轮箱
特征
安静的运转高速旋转，能得到顺畅的运转。
小型轻量紧凑能得到大的容量，轻量。
强力且坚固 的齿轮、轴承自不必说，因为充分考虑了强度，所以强力、坚固可以承受长期的使用。
准备了50种广泛的用途轴配置，可以进行所有安装。另外，齿轮比为1/1、1/2，请配合用途使用。
结构
齿轮采用马加利巴卡萨齿轮，用特殊钢进行热处理后进行包装加工，以提高精度。
轴用碳素钢实施热处理，充分考虑了能承受弯曲强度。
轴承使用圆滚子轴承，承受各轴的径向载荷和推力载荷。
轴承配置方面，A轴为单持支承，B轴为双持支承。（但是，在B、C轴上，带壳体的也为悬臂支撑。）
齿轮箱是强力铸铁箱形。
润滑是油浴润滑方式，齿轮箱的底部作为油槽，齿轮的一部分一边浸油一边旋转，因此细小的飞沫充满齿轮箱内，润滑齿轮及轴承。
密封件旋转部分采用油封，固定部分注意不要用O形圈或液状密封圈等泄漏到外部。

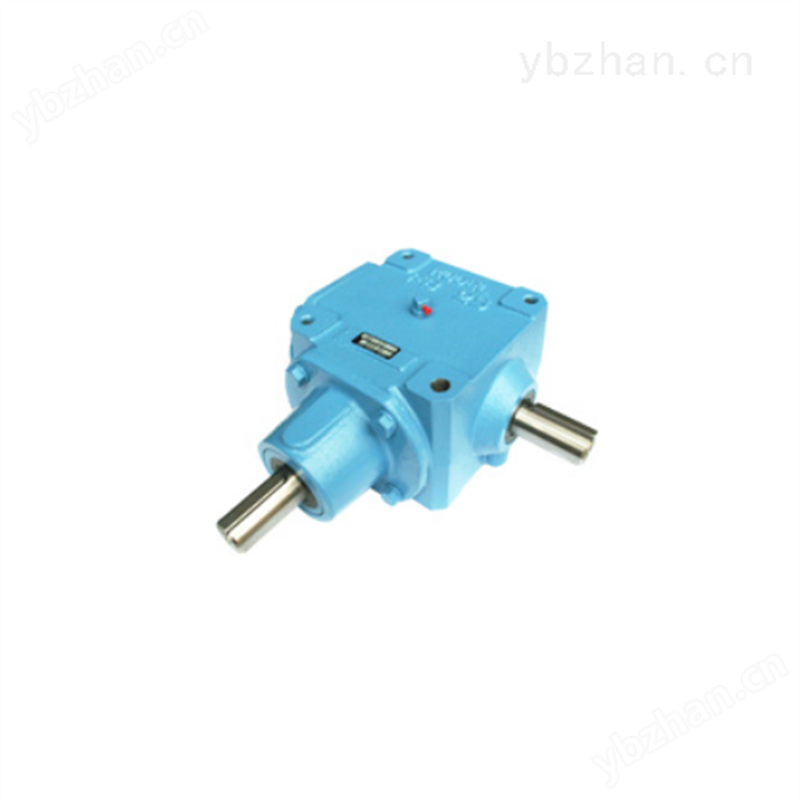

FB型锥齿轮箱
特征
强韧的设计作为被要求苛刻的使用的产业机械用充分考虑了强度的强有力的设计。
是小型轻量轻量且小型化的设计。
丰富的种类、轴配置…6种
・型号…5种
・速比…1∶1、1.5∶1、2∶1 3种
请根据用途使用。
用途·农业机械
（尤其多用于拖拉机作业机。）
・产业机械
（用于轴向转换及动力分支。）
结构
齿轮采用直锥齿轮，材料采用特殊钢进行热处理，能充分承受高传递能力。
轴使用碳钢或特殊钢，充分考虑了抗弯强度。
轴承使用圆锥滚子轴承，A轴悬臂、B轴双悬臂，承受各轴的推力及径向载荷。
本体盒是老鼠铸铁制的。
润滑采用油浴润滑方式。

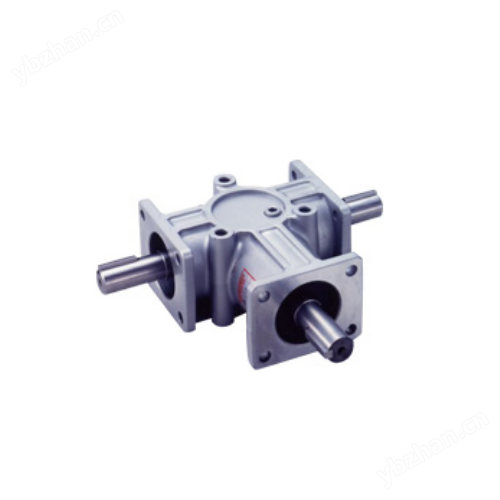

TB型锥齿轮箱
特性
轻量且耐久性好的情况
因为使用着一般的铝合金轻量富有耐久性。
安装方向
可以自由选择安装全方向，而且安装简单。
使用低噪音·高效率螺旋锥齿轮，实施热处理后包装加工，能得到顺畅的运转。
因为封入了免维护高级润滑脂，所以可以长期使用。
特殊品对应轴的耐触性被要求的情况不锈钢也使用。
结构
齿轮采用螺旋锥齿轮，用特殊钢进行热处理后，实施包装加工，提高精度。
轴用碳素钢实施热处理，充分考虑了能承受弯曲强度。
轴承使用深槽球轴承。
轴承的支承，A轴为单持支承，B轴为双持支承。
机身外壳使用的是普通的铝合金。
