一、产品概述

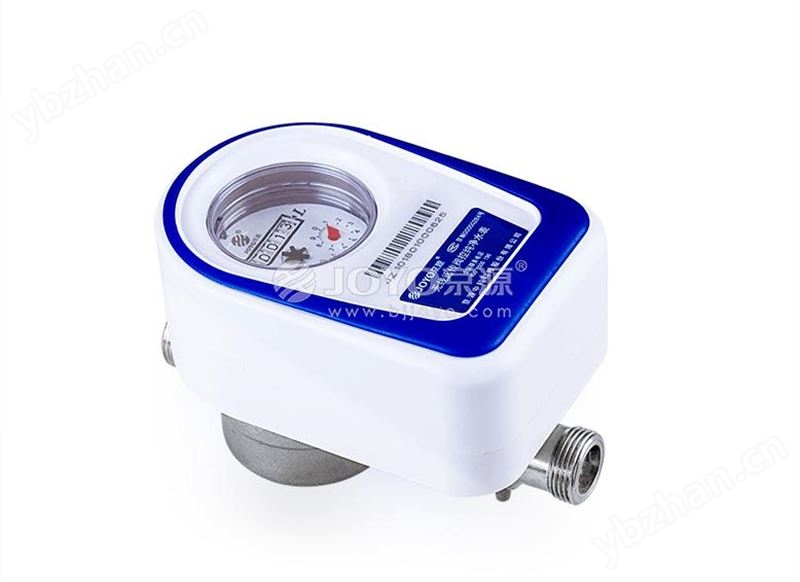

物联网水表（NB-IOT）应用了NB_IOT窄带蜂窝技术。不同于传统的远传抄表系统，企业无需自行组网，水表直接接入公网，每个水表都作为一个终端独立工作，安装维护简单、工作运行可靠。一般DN15~25为一体型，DN32以上为分体型，由基表和传输终端构成。
二、功能特点
1. NB-IoT传输：通过移动运营NB-IoT网络进行传输
2. 红外通讯：外界可通过红外接口与水表近端通讯
3. 数据定时上传：到达设定的时间，自动上传数据。
4. 双向通讯：与软件平台双向通讯
5. LED指示灯：具有工作状态和无线状态指示灯，水表状态一目了然
6. 表端触发上线：在表端通过磁控或触摸方式可让水表上线并上传数据
7. 阀控功能：阀控水表端带有阀门，可实现远程控阀
三、技术参数
|
公称口径 mm |
8 |
15 |
20 |
25 |
32~300 |
|
|
常用流量（Q3 ） m ³/h |
1 |
2.5 |
4 |
6.3 |
具体参数见所选基表对应的机械水表参数 |
|
|
量程比（Q3/Q1 ） |
160/200 |
80/100/125/160 |
||||
|
Q2/Q1 |
1.6 |
|||||
|
温度等级 |
T30 |
T30 （冷水） T90 （热水） |
||||
|
压力等级 |
MAP10 |
|||||
|
压力损失等级 |
△p63 |
|||||
|
流动剖面敏感度 等级 |
U0/D0 |
U10/D5 |
||||
|
气候与机械环境等级 |
B 级（室内）O级（室外） |
|||||
|
电磁环境条件 |
E1 |
|||||
|
防护等级 |
IP68 |
|||||
|
传输参数 |
工作频段 |
B3/B5/B8 |
||||
|
发射功率 |
23dBm |
|||||
|
接收灵敏度 |
-129dBm |
|||||
|
静态电流 |
≤15uA |
|||||
|
接收 电流 |
≤ 60 mA |
|||||
|
发射电流 |
≤ 5 00mA |
|||||
四、外形尺寸
DN15~DN25
|
公称口径 |
类型 |
长度 |
宽度 |
高度 |
连接螺纹 |
接管螺纹 |
|
DN(mm) |
mm |
|
|
|||
|
8 |
纯净水阀控 |
165 |
105 |
115 |
G3/4B |
R1/2 |
|
15 |
磁阻非阀 |
85 |
151 |
|||
|
无磁非阀 |
89 |
132 |
||||
|
阀控 |
95 |
135 |
||||
|
20 |
磁阻非阀 |
195 |
85 |
154 |
G1B |
R3/4 |
|
无磁非阀 |
89 |
135 |
||||
|
阀控 |
95 |
135 |
||||
|
25 |
磁阻非阀 |
225 |
85 |
157 |
G1 1/4B |
R1 |
|
无磁非阀 |
89 |
138 |
||||
|
阀控 |
95 |
135 |
||||
DN32~DN300
1. 水表安装尺寸见基表对应的机械水表尺寸
2.
传输终端尺寸
（基础型）（监控型）
