就地指示型弹簧管压力表适用测量无爆炸，不结晶，不凝固，对铜和铜合金无腐蚀作用的液体、气体或蒸汽的压力。

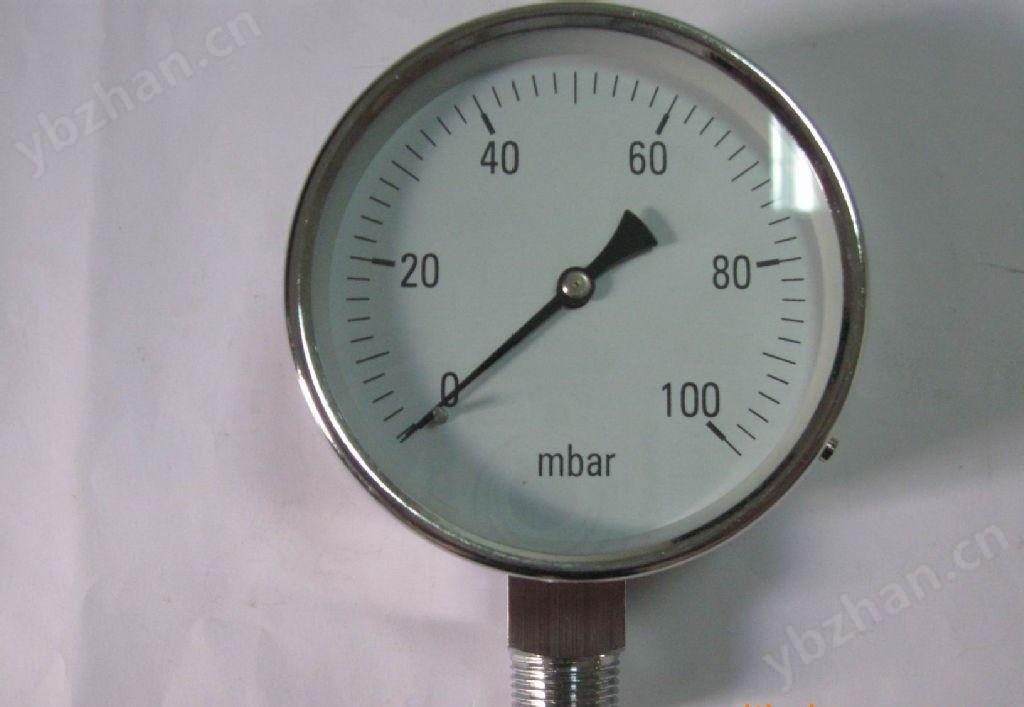

就地指示型弹簧管压力表
原理
弹簧管压力表，又可以称作布尔登表，弹簧管压力表的主要组成部分为一弯成圆弧形的弹簧管，管的横切面为椭圆形。作为测量元件的弹簧管一端固定起来，并通过接头与被测介质相连；另一端封闭，为自由端。自由端与连杆与扇形齿轮相连，扇形齿轮又和机心齿轮咬合组成传动放大装置。弹簧管压力表通过表内的敏感元件（波登管、膜盒、波纹管）的弹性形变，再由表内机芯的转换机构将压力形变传导至指针，引起指针转动来显示压力。
就地指示型弹簧管压力表 主要零部件材质：
|
零件名称 |
接头 |
弹簧管 |
机芯 |
外壳 |
|
材料牌号 |
铜合金HPb59-1 |
磷铜Qsn4-0.3 |
铜合金 |
钢板0.8F |
使用环境条件：-40℃～70℃，相对湿度不大于 85%
温度影响：不大于0.4％/10℃（使用温度偏离20±5℃）
就地指示型弹簧管压力表安装:
⒈压力表的安装位置应符合安装状态的要求，表盘一般不应水平放置，安装位置的高低应便于工作人员观测。
⒉ 压力表安装处与测压点的距离应尽量短，要保证完好的密封性，不能出现泄漏现象。
⒊ 在安装的压力表前端应有缓冲器;为便于检验，在仪表下方应装有切断阀;当介质较脏或有脉冲压力时，可采用过滤器、缓冲器和稳压气等。
