产品名称： 高频脉冲电源
型号：GKP-FB4-50A/30V
产品用途：适用于贵金属电镀、PCB电路板电镀、半导体电镀等领域；镀金、镀银等贵重金属的精密电镀。
|
|
输出波形
|
平波、正反向脉冲方波可调
|
|
可调脉波频率范围
|
3～1200Hz
|
|
正负脉波组合个数
|
正10个 负10个 共121个
|
|
正负脉冲占空比调节范围
|
0～99%
|
|
电量置数
|
999999
|
|
计时时长
|
9999 S
|
|
平波时纹波系数
|
≤5%
|
|
转换效率
|
≥90%
|
|
控制精度
|
≤0.1A/V
|
|
电压稳定值
|
≤0.5%
|
|
电流稳定值
|
≤1%
|
|
输出电压
|
0～15V
|
|
输出电流
|
0～30A
|
|
输出控制方式
|
稳压/稳流可转换
|
|
输出保护方式
|
在额定值时限压、限流及过热保护
|
|
输入保护方式
|
欠压保护
|
|
工作方式
|
可满载不间断工作
|
|
冷却方式
|
强迫风冷
|

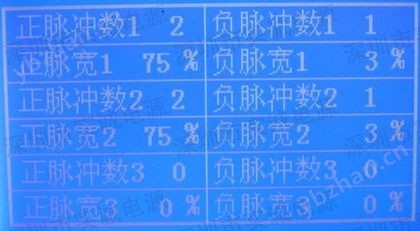

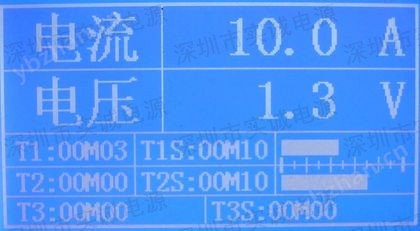

【操作界面】
【 常规电源型号命名 】
|
机型代号 |
GK: 高频开关电源 |
|
GKP: 微电脑控制型高频开关电源 |
|
|
GKRS: 485总线通信控制高频开关电源 |
|
|
冷却方式 |
F:风冷 S:水冷 Y:油浸式水冷 |
|
输出波形 |
B1: 标准脉冲方波(频率已设定不可调) |
|
B2: 平波(又称纯直流) |
|
|
B3: 单向可调脉波(输出频率、占空比、脉波数可调) |
|
|
B4: 平波/双向可调脉波 |
|
|
B5: 平波/混合波双向可调脉波 |
|
|
额定输出电流 |
20: 20A 500: 500A 1000: 1000A |
|
额定输出电压 |
06: 6V 12: 12V 24: 24V |
注：特殊订制电源型号另外给出
【产品规格 】
|
型 号
|
规格/MM
|
冷却方式
|
输出电流/DC.A
|
输出电压/DC.V
|
|
GKP-FB4-20A/15V
|
430×410×150
|
风冷
|
20A
|
15V
|
|
GKP-FB4-30A/15V
|
430×410×150
|
风冷
|
30A
|
15V
|
|
GKP-FB4-100A/20V
|
430×410×150
|
风冷
|
100A
|
20V
|
※ 我公司在电流：1~10000A；电压：1~500V，可据客户要求快速定制各类特殊规格用于不同功能用途的电源产品。
