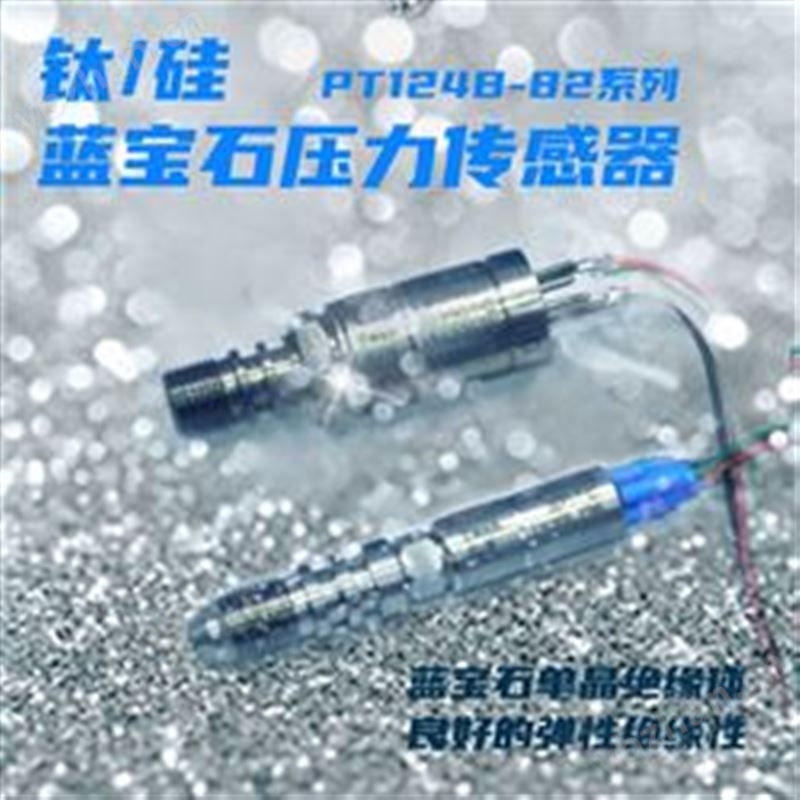

钛/硅-蓝宝石压力传感器
一、产品概述：
钛/硅-蓝宝石压力传感器系列压力传感器由蓝宝石单晶绝缘体元素组成，不会发生滞后、疲劳和蠕变现象；蓝宝石有着非常好的弹性和绝缘特性（1000℃以内），对温度变化不敏感，即使在高温条件下，也有着很好的工作特性；蓝宝石的抗辐射特性；另外，硅-蓝宝石半导体敏感元件，无p-N漂移，因此，可应于各种复杂环境场合.
蓝宝石压力传感器由双膜片构成：钛合金测量膜片和蓝宝石接收膜片。接收膜片上有异质外延性应变灵敏电桥电路的蓝宝石膜片，被熔焊在钛合金测量膜片上。被测压力传送到接收膜片上。在压力的作用下，钛合金接收膜片产生形变，该形变被硅-蓝宝石敏感元件感知后，其电桥输出会发生变化，变化的幅度与被测压力成正比。电桥电路将电桥的失衡信号，转换为电压信号输出.
二、产品特点：
◆ 温度测量范围宽 ◆ 温度误差极小 ◆ 高精度，高稳定性 ◆ 重量轻，性价比高
三、蓝宝石压力传感器应用场合：
◆ 工业现场过程压力控制 ◆高精度数字压力效验仪
◆ 航空航天领域 ◆油田压力测量
◆ 航海及造船行业 ◆供压力变送器组装选用
◆ 石油、化工行业 ◆各科研院所的实验室设备
◆ 发电厂、核电站

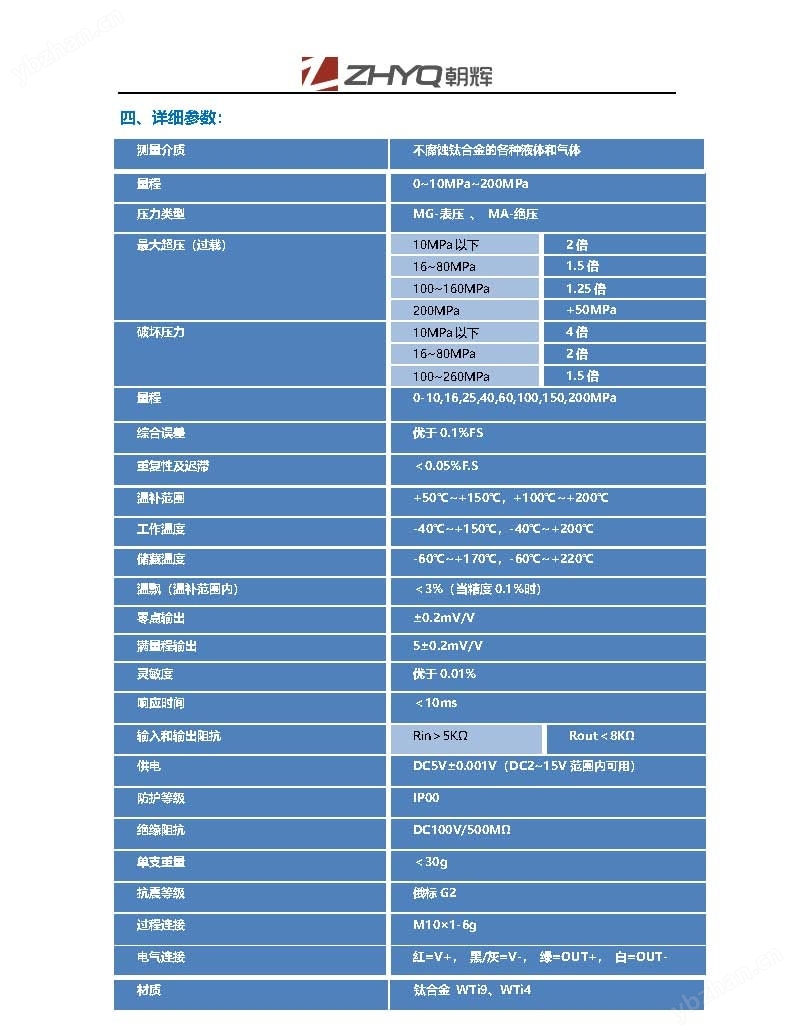

四、详细参数：
测量介质
不腐蚀钛合金的各种液体和气体
量程
0~10MPa~200MPa
压力类型
MG-表压 、 MA-绝压
大超压（过载）
10MPa以下
2倍
16~80MPa
1.5倍
100~160MPa
1.25倍
200MPa
+50MPa
破坏压力
10MPa以下
4倍
16~80MPa
2倍
100~260MPa
1.5倍
量程
0-10,16,25,40,60,100,150,200MPa
综合误差
优于0.1%FS
重复性及迟滞
＜0.05%F.S
温补范围
+50℃~+150℃，+100℃~+200℃
工作温度
-40℃~+150℃，-40℃~+200℃
储藏温度
-60℃~+170℃，-60℃~+220℃
温飘（温补范围内）
＜3%（当精度0.1%时）
零点输出
±0.2mV/V
满量程输出
5±0.2mV/V
灵敏度
优于0.01%
响应时间
＜10ms
输入和输出阻抗
Rin＞5KΩ
Rout＜8KΩ
供电
DC5V±0.001V（DC2~15V范围内可用）
防护等级
IP00
绝缘阻抗
DC100V/500MΩ
单支重量
＜30g
抗震等级
俄标G2
过程连接
M10×1-6g
电气连接
红=V+， 黑/灰=V-， 绿=OUT+， 白=OUT-
材质
钛合金 WTi9、WTi4
