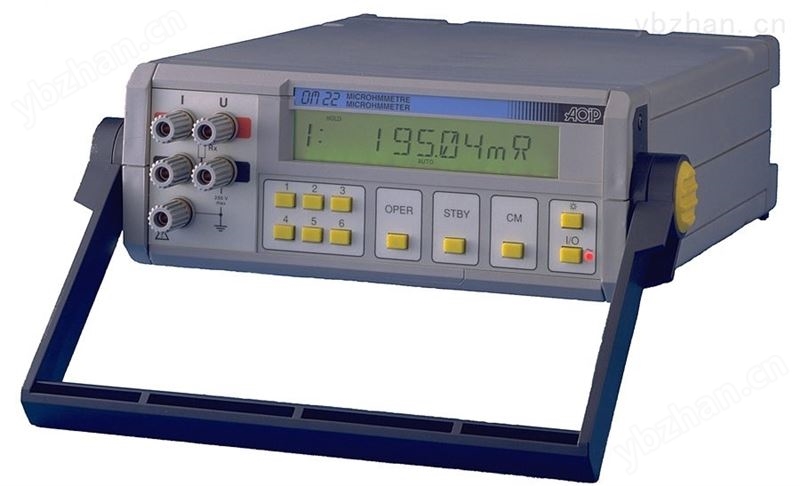

AOIP工业台式微欧姆计电阻表
用于4线测量，电阻值极低，最高可达20KΩ，精度为0.03％RDG，分辨率为0.1μΩ。可编程，特别适用于具有重复测量任务的测试台。低温度系数10 ppm /°C，每次测量前自动去除EMF寄生虫，金属温度补偿和环境温度补偿，提高了测量的可靠性和准确性。
AOIP工业台式微欧姆计电阻表
OM 22 台式微欧表用于 4 线测量，电阻值极低，最高可达 20K Ω，精度为 0.03 ％ RDG ，分辨率为 0.1 μΩ。可编程，特别适用于具有重复测量任务的测试台。低温度系数 10 ppm / ° C ，每次测量前自动去除 EMF 寄生虫，金属温度补偿和环境温度补偿，提高了测量的可靠性和准确性。
OM 22 低电阻欧姆表具有三种电流波形 - 连续，脉冲或交流电流 - 从 100 μ A 到 10A 以及触发和采样条件的高度灵活性，涵盖了广泛的应用：电缆电阻和电阻率测量，电感电阻测量（电动机和变压器绕组电阻），接触电阻测量（连接器，开关，继电器……），低功率电气元件（保险丝……）和热敏器件的测试，金属化 / 接地连接和接地连续性测量。
OM 22 是一款可编程仪器，非常适合在测试台上使用：它有 6 种配置可供用户根据要求通过前面板上的 6 个直接键进行修改和调用。每个配置都定义了每个测量方面：范围，电流波形和值，每个周期的测量次数，存储条件，温度补偿，测量单位，被测金属，线圈加热计算或 W / km ，报警设置，最大测量电压，模拟输出，触发条件……
如有必要，可以通过标准软件包中提供的 LOG OM 数据管理软件修改 OM 22 配置。
仪器内可存储多达 1,000 个样品，可通过 LOG OM 直接在显示器或计算机上调用。
由主电源或可充电电池供电，仪器的电子校准无需任何内部调整即可完成。
产品规格：
电阻测量
范围 分辨率 精度 90 天（ 23 ° C ± 1 ° C ） 测量电流 电压下降
2m Ω 0.1 μΩ 0.05 ％ +0.3 μΩ 10 A. 20 mV
20m Ω 1 μΩ 0.05 ％ +2 μΩ 10 A. 200 mV
20m Ω 1 μΩ 0.05 ％ +3 μΩ 1 A. 20 mV
200m Ω 10 μΩ 0.05 ％ +10 μΩ 10 A. 2 V
200m Ω 10 μΩ 0.05 ％ +20 μΩ 1 A. 200 mV
200m Ω 10 μΩ 0.05 ％ +30 μΩ 100 毫安 20 mV
2 Ω 100 μΩ 0.05 ％ +100 μΩ 1 A. 2 V
2 Ω 100 μΩ 0.03 ％ +200 μΩ 100 毫安 200 mV
2 Ω 100 μΩ 0.03 ％ +300 μΩ 10 毫安 20 mV
20 Ω 1m Ω 0.03 ％ +1m Ω 100 毫安 2 V
20 Ω 1m Ω 0.03 ％ +2m Ω 10 毫安 200 mV
20 Ω 1m Ω 0.03 ％ +3m Ω 1 毫安 20 mV
200 Ω 10m Ω 0.03 ％ +10m Ω 10 毫安 2 V
200 Ω 10m Ω 0.03 ％ +20m Ω 1 毫安 200 mV
200 Ω 10m Ω 0.03 ％ +30m Ω 100 μ A 20 mV
2k Ω 100m Ω 0.03 ％ +100m Ω 1 毫安 2 V
2k Ω 100m Ω 0.03 ％ +200m Ω 100 μ A 200 mV
20k Ω 1 Ω 0.03 ％ +1 Ω 100 μ A 2 V
自动或手动选择测量范围
精度以读数百分比表示 + 计数超过 90 天在 23 ± 1 ° C
最大容量： 26,000 计数
更多功能
配置 提供 6 种配置，必要时可使用标准配置的 LOG OM 软件进行修改
阻力类型 感应电阻：线圈，变压器，电机绕组 ……无感电阻：接地，涂层，接触电阻……
测量电流 内部或外部来源直流电流从 100 μ A 到 10 A. 连续，脉冲或脉冲交替
测量时间 在直流模式下 <1 s 在脉冲电流模式下 <1.5 s < 在交流电模式下 <2 s
测量触发条件 手动或自动触发，从 2 个 / 秒到 1 个 / 9 小时，允许单个操作员进行测量
电磁场 每次测量前自动补偿 EMF 寄生虫，以获得更高的准确度
温度补偿 金属温度系数的
选择环境温度的选择（使用外部探头编程或测量）
20 ° C 时的温度补偿：分辨率： 0.1 ° C ，精度：± 0.5 ° C
（ R20 = 在环境温度下补偿的电阻等于 20 ° C
温度系数超出工作范围 精度 <10 ％ / ° C
相对测量 显示 L = R-R0 或 L = 100 x （ R-R0 ） / R0 in ％
其中 L ：读取值， R ：测量值和 R ：参考值从存储器中调用或由操作员输入
线圈加热计算 线圈加热根据环境温度计算，环境温度下的原始线圈电阻，线圈电阻一旦加热和线圈材料
警报 2 个可编程阈值，带有视觉和声音信号以及继电器输出
输出 两个继电器（ 1 A / 220 VAC ） 1 个模拟输出 0 – 2.5 V （负载 > =2.5k Ω，分辨率： 10 mV ，精度：± 10 mV ）
校准 无需内部调整的数字校准
一般规格
尺寸 225 x 88 x 310 毫米
重量 2 至 3 千克，具体取决于选项
显示 LCD 26,000 计数， 16 个数字点亮， 11.5 mm 高
电源 115/230 V （ 50/60 Hz ）
带内置充电器的电池（可选） 类型： 12 V 电池组
电池寿命： 2 至 8 小时根据使用
充电时间： 14 小时
通讯端口 RS 232 标准配置 IEEE 488-2 可选允许直接从计算机进行编程，数据管理和单元校准
存储容量 具有平均值，最小值和最大值的 1,000 次测量
直接在显示器上或通过数字和模拟接口读取存储器
环境指标
参考范围 23 ° C ± 1 ° C （相对湿度：冷凝 45 ％至 75 ％）
操作参考范围 0 至 50 ° C （相对湿度： 20 至 80 ％无冷凝）
限制操作范围 -10 ° C 至 + 50 ° C （相对湿度： 10 至 80 ％ w / o 冷凝）
存储温度限制 -30 ° C 至 + 55 ° C
（带电池的型号为 -15 ° C 至 + 50 ° C ）
保护 IP 符合 EN60529 的 IP40
最高海拔 2,500 米
安全规范
保护 “电压”电线的电子保护“电流”电线的保险丝保护在感应电阻测量期间防止“电流”断路
类 符合 EN 61010-1
第 III 类，污染 2
额定电压 50 伏
楔块和振动 EN61010-1
EMC 符合性 免疫： EN 50082-1 / 1992 传导和辐射发射： EN 55022 ， B 级
辐射： IEC 801-3 / 1984
执行： IEC 801-4 / 1988
静电放电： IEC 801-2 / 1991
型号和配件：
仪器：
OM 22-1 工业台式微欧姆表：带 RS 232 接口
OM 22-2 工业台式微欧姆表：带 RS 232 接口和电池 + 充电器
OM 22-3 工业台式微欧姆表：带 RS 232 接口和 IEEE 488
OM 22-4 工业台式微欧姆表：带 RS 232 接口， IEEE 488 和电池 + 充电器
标配 LOG OM 配置软件
夹和探针：请注意，每个 OM 22 需要 2 个夹。
AN5806-2 镀金 Kelvin 夹子， 2 件套（开口直径： 12 mm ，电缆长度： 2 m ）
AN5806C Kelvin 夹， 2 件套（开口直径： 12 mm ，电缆长度： 3 m ）
AMT003 每个测试探针（电缆长度： 5 米）
AMT004 Kelvin 夹，每个单位（开口直径： 25 mm ，电缆长度： 3 m ）
其他配件：
用于 OM 22 的 LOG OM 配置和利用软件 ( 包括 RS 232 电缆 )
AN6901 用于台式仪器的软包
AMT002 外部电源 3 V – 10 A.
AN5883 用于面板安装的支架安装（ T2 盒式）
AN5884 用于机架安装的机架安装套件（ T2 盒式）
AN5875 RS232 9p F 电缆
AN5836 IEEE 488 电缆，长度： 2 米
AN8009 10 个保险丝 - 16 A
认证： QMA11EN COFRAC 校准证书
