DE502射频导纳物位传感器/射频导纳控制器/ 射频导纳物位计abm/导纳物位控制器

射频导纳物位传感器/射频导纳控制器/ 射频导纳物位计abm/导纳物位控制器　 概述

　　　 射频导纳物位传感器/射频导纳控制器/ 射频导纳物位计abm/导纳物位控制器 ，产品用于限位控制和报警，适用于绝大多数应用场合。仪表广泛应用工业和民用现场，无论室内和户外，本仪表相对其他形式仪表，对现场安装条件无特别要求。

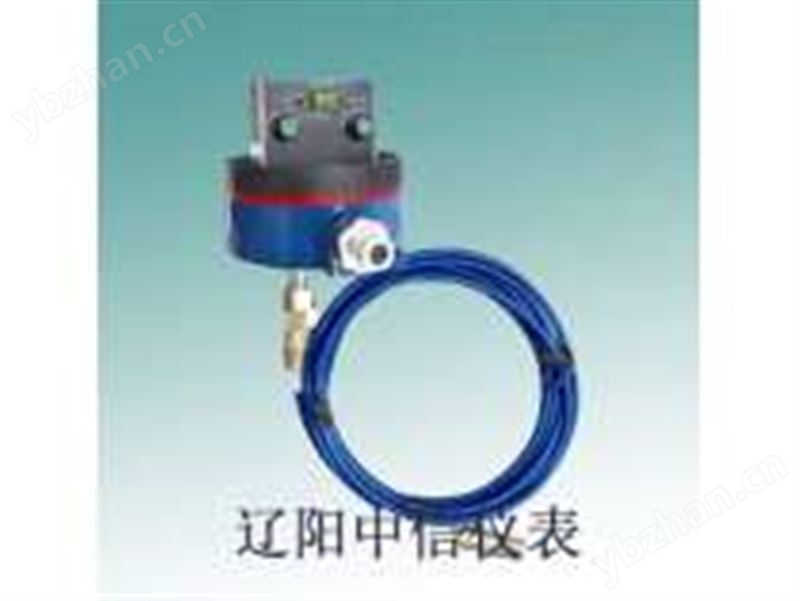

BL02 系列为通用型点位控制仪表，仪表由一个电路单元，一套防爆外壳和杆式或缆式传感元件 ( 亦称传感器或探头 ) 组成，传感器可选多种材质，可整体或分体型安装。整体安装指将电路单元和传感元件配置在一个防爆外壳上，分体型安装指电路单元和传感元件分别配置在两个独立的防爆外壳上，中间用厂家特制的电缆连接。

射频导纳物位传感器/射频导纳控制器/ 射频导纳物位计abm/导纳物位控制器 本仪表安全设计上符合 IEC61010-1 ： 2001 标准。
本仪表用电磁兼容设计上符合 IEC61326 ： 1997+AL ： 1998 标准。
本仪表防爆设计上符合 GB3836.1-2000 爆炸性气体环境用电气设备第 1 部分：通用要求 GB3826.2-2000 爆炸性气体环境用电气设备第 2 部分：隔爆型 ‘d’GB3836.4-2000 爆炸性气体环境用电气设备 第 3 部分：本质安全型 ‘I;’ 标准。
系统性能指标
输出： DPDT 继电器 ( 双刀双掷 )
触点容量： 250VAC ： 1A 有感， 3A 无感
供电： 185-255VAC ， 50/60Hz( 标准 )
95-135VAC ， 50/60Hz( 可选 )
18-30VDC( 可选 )
(2W )
分辨率： 0.2pF 或更小
重复性：＜ 1mm(0.04″)( 导电物料 )
＜ 20mm(0.79″)( 绝缘物料 )
负载电阻能力：屏蔽端到地之间 150Ω
报警方式：可现场设置为 HLFS( 高位报警及其故障保险方式 ) 或 LLFS( 低位报警及其故障保险方式 )
报警灯输出：红灯 — 物位报警； 绿灯 — 物位正常
环境温度： -40 ～ +75 ℃ (-40 ～ 167 ℉ )
储存温度： -40 ～ +75 ℃ (-40 ～ 167 ℉ )
响应时间： <> 秒
延时： 1 ～ 55 秒 ( 可选 )
安全栅：内置限流，四重限压防护安全栅
静电火花防护 ( 对传感器 ) ：抗浪涌冲击 1000V
射频防护 ( 内置滤波器 ) 对于来自 1.5 米 (59″) 以为的其它外露传感元件，电缆或输出线路功率为 5W 的射频干扰，该变送器电路具有防护功能
探头长度： 0.457m(18″)( 标准 )
0.1m(3.9″) ～ 20m (787.4″)( 可选 )
电缆长度： 5m(197″)( 标准 ) ， 0.1(3.9″))50m(1968.5″)( 可选 )
电器接口： M20×1.5( 电缆直径要求小于 12mm ， 0.47″)( 可选 3/4″NPT)
过程连接： NPT 螺纹安装，法兰安装 ( 可选 )
安装：可选垂直，水平或任角度安装
外壳防护：符合 IP67 防护标准
防爆区域等级： EXD 〔 ia 〕 iaIICT4
认证： CMC 、 PCEC
