一、 产品 概述 ：
双法兰差压变送器 是一种特殊取压的差压变送器。它是在差压变送器正、负室取压口上接上两条紫铜毛细管，末端是两个用不锈钢膜片封闭的、固定在安装法兰上的膜盒。膜盒与毛细管和差压变送器正、负压室，内部采用真空充填方法充硅油，而它们之间则用外套螺母、接管和接头紧密联接起来。这样，通过感压膜盒上的不锈钢波纹膜片感测的压力，由硅油传递至差压变送器的正、负压室。
双法兰差压变送器 是石油、化工和石化生产过程中应用十分广泛的液位测量仪表。其特点是结构简单、精确度高、线性好、便于安装与维护、易于组合成控制系统，用于连续或间歇生产过程的塔、罐、槽等容器的液位连续测量和界位测量 。 主要用于测量具有腐蚀性、黏度大、易结晶、低凝固点液位的被测介质。
二、组成 ：

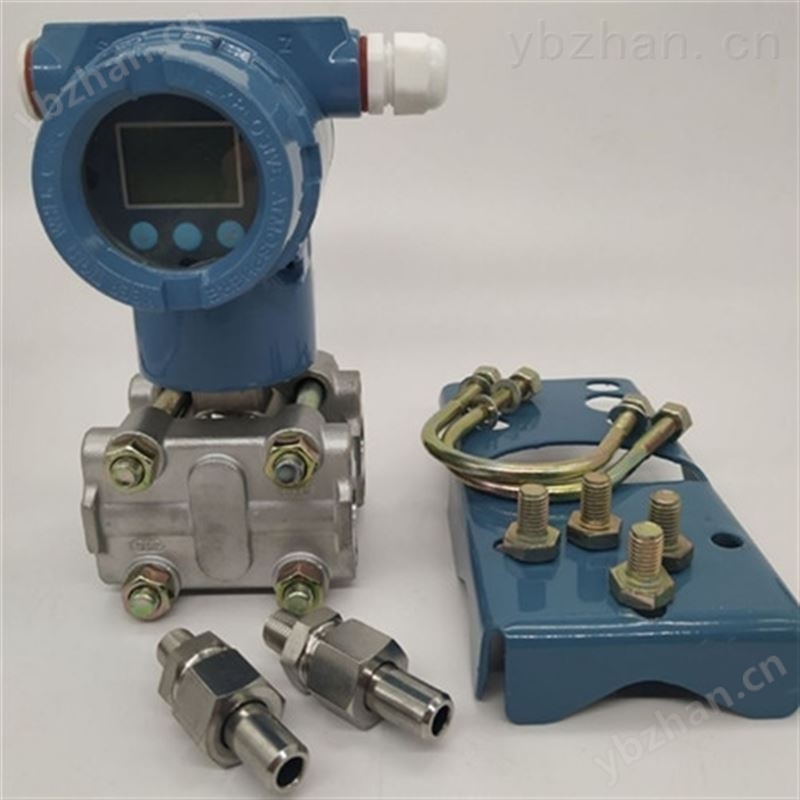

标准的差压变送器包括下列部件：法兰盘、毛细管、安装支架、测量表头。如图 1所示。
（ 1）法兰盘
法兰盘用于将仪表与工艺设备进行连接，同时法兰盘膜盒部分用于压力测量。法兰盘有尺寸、压力等级要求，其尺寸与法兰磅级应与工艺设备相符。
（ 2）毛细管
毛细管用于连接法兰盘与测量表头，管内填充硅油，起到压力传递的作用。
（ 3）安装支架
安装支架属于标准件，可以将测量表头安装固定至现场保温保护箱或安装支架。
（ 4）测量表头
电气连接、电路板和可选的液晶显示头式测量表头的组成部分。
1）电气连接
提供 1/2NPT的标准电气接口，用于4~20mA等其它信号的连接，大部分的表头左右各分部1个连接口，方便现场实际安装过程中的位置调整。
2）电路板
电路板位于测量表头内部，与测量表头使用排线连接，根据工作需要可进行拆卸。
3）液晶显示头
用于现场显示实时测量值，可根据实际需要显示不同的单位标示（使用 HART手操器进行内部参数修改），便于现场调试过程中的与工艺就地液位计进行数值对比
规格参数：
输出信号： 4～20MA.DC二线制(模拟)
二线制 4～20mA直流信号上叠加数字信号，自定义选择线性或开方输出。(智能)
测量范围： 0-200M（范围内可定制）
供电电源： 12～45V.DC
法兰大小： DN50可定制其他
膜片材质： 316L可定制其他
测量精度：调校量程的 ±0.1%，±0.2%
(标配精度为±0.2%，其他精度需要注明。)
启动时间 lt;2秒，不需预热
工作环境： -50～150℃
环境湿度 0～95%
显示方式：液晶数显
安装位置：膜片未垂直安装，可能产生小于 0.24KPa的零点误差，但可通过调零来修正。
重 量： 3.9Kg
