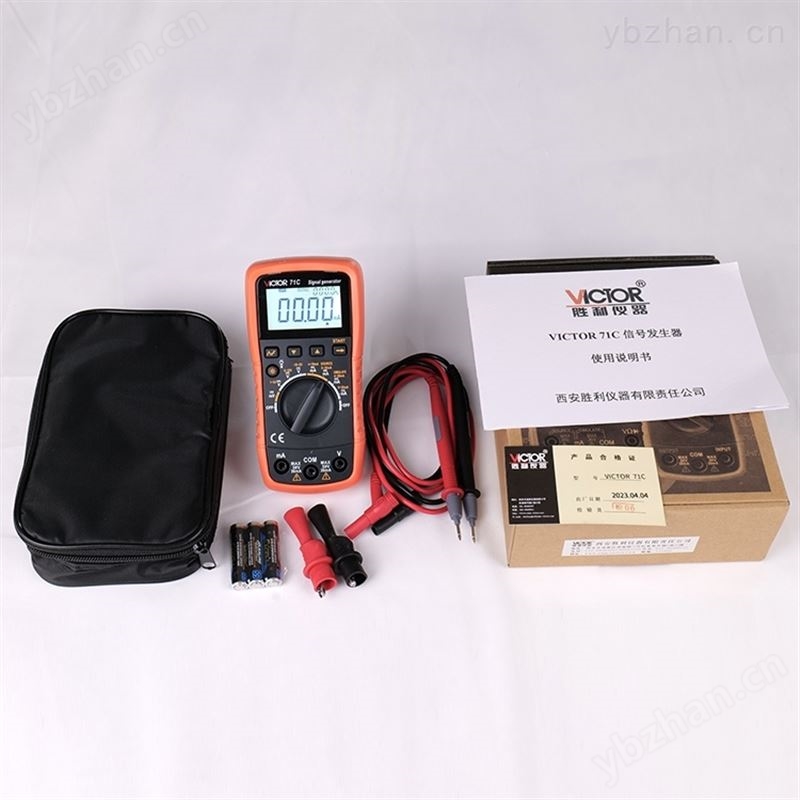

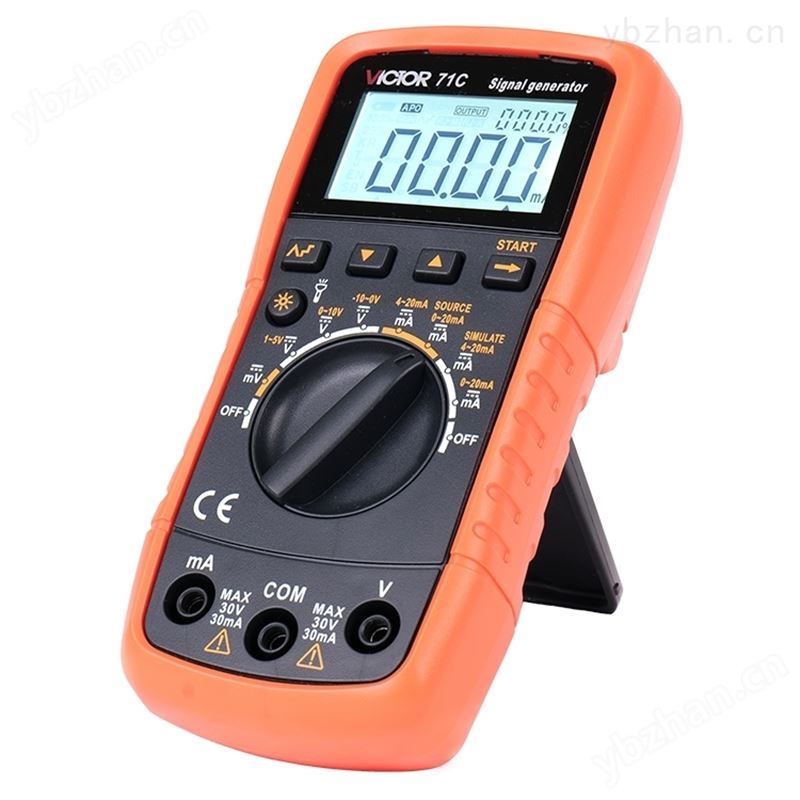

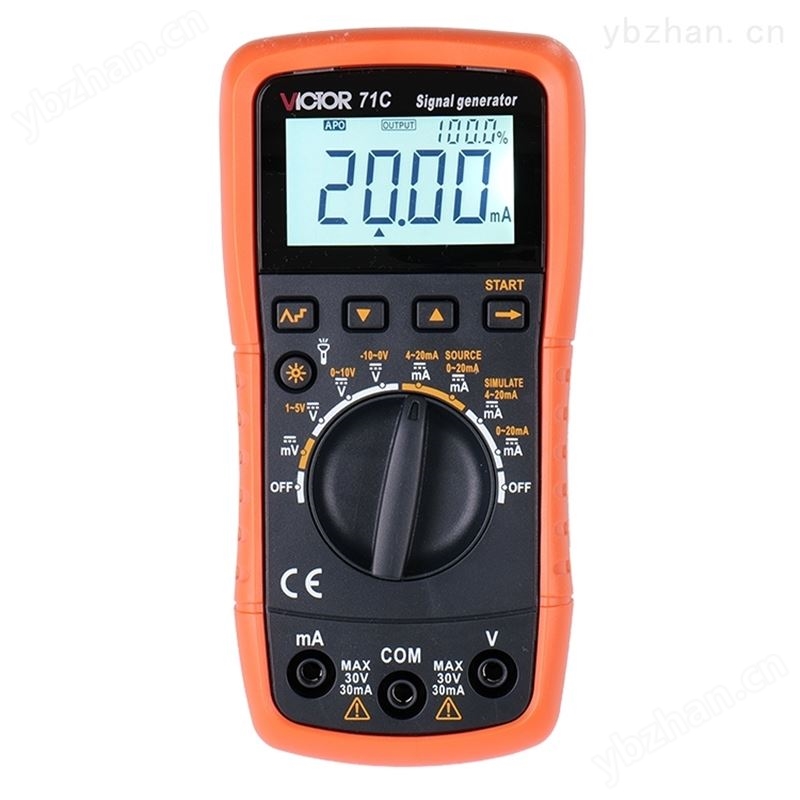

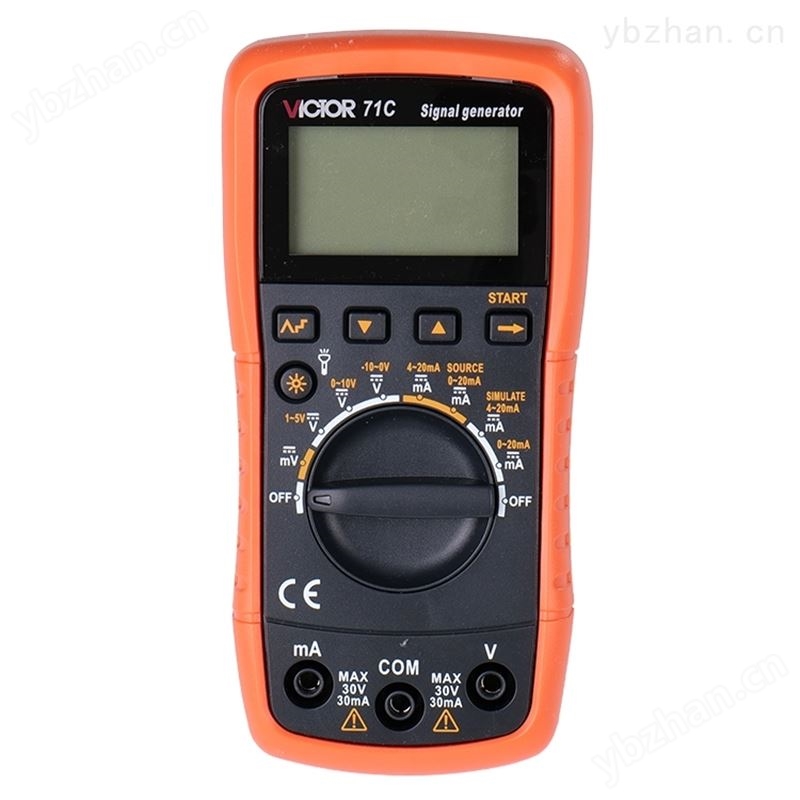

信号发生器VICTOR 71C 是一款小巧迷你型的手持过程信号发生器，可输出电压电流信号。

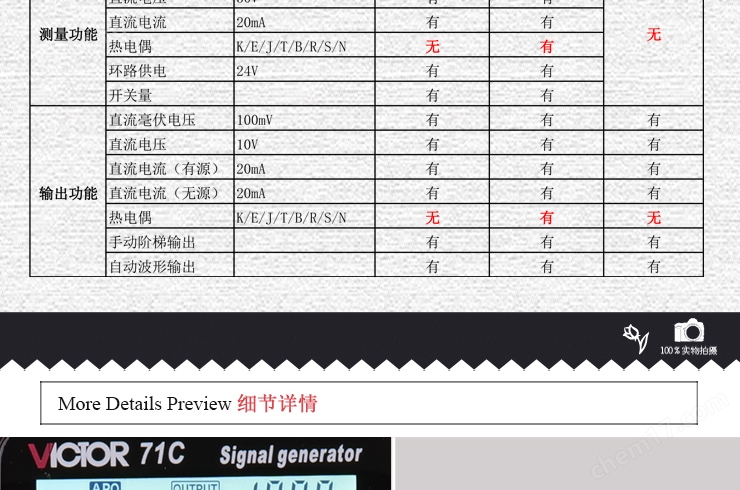

信号发生器VICTOR 71C 技术指标
| 项 目 |
型号
性能参数 |
VICTOR 71A | VICTOR 71B | VICTOR 71C | |
|
输出
(SOURCE) |
直流电压 （ DCmV ） |
范围 | 0～ 110mV | 0～ 110mV | 0～ 110mV |
| 精度 | 0.2%+4 | 0.2%+4 | 0.2%+4 | ||
| 分辨力 | 100uV | 100uV | 100uV | ||
|
直流电压 （ DCV ） |
范围 | 0～ 10V | 0～ 10V | 0～ 10V | |
| 精度 | 0.2%+4 | 0.2%+4 | 0.2%+4 | ||
| 分辨力 | 10mV | 10mV | 10mV | ||
|
直流电流 （ DCmA ） |
范围 | 0~22mA | 0~22mA | 0~22mA | |
| 精度 | 0.2%+4 | 0.2%+4 | 0.2%+4 | ||
| 分辨力 | 0.01mA | 0.01mA | 0.01mA | ||
| 负载 | 20mA/1KΩ | 20mA/1KΩ | 20mA/600 Ω | ||
|
吸入电流 （ SINK ） |
范围 | 0~22mA | 0~22mA | 0~22mA | |
| 精度 | 0.2%+4 | 0.2%+4 | 0.2%+4 | ||
| 分辨力 | 0.01mA | 0.01mA | 0.01mA | ||
| 外部电源 | 5～ 28V | 5～ 28V | 5～ 28V | ||
|
热电偶 （ TC ） |
范围 | 无 | 8种（R/S/K/E/J/T/B/N ） | 无 | |
| 精度 | 0.2%+4 | ||||
| 分辨力 | 1℃ | ||||
|
测量
(MEASURE) |
直流电压 （ DCmV ） |
范围 | -10~110mV | -10~110mV | 无 |
| 精度 | 0.2%+4 | 0.2%+4 | |||
| 分辨力 | 100uV | 100uV | |||
|
直流电压 （ DCV ） |
范围 | -5~30V | -5~30V | ||
| 精度 | 0.2%+4 | 0.2%+4 | |||
| 分辨力 | 10mV | 10mV | |||
|
直流电流 （ DCmA ） |
范围 | 0~22mA | 0~22mA | ||
| 精度 | 0.2%+4 | 0.2%+4 | |||
| 分辨力 | 0.01mA | 0.01mA | |||
|
回路供电 （ LOOP ） |
范围 | 24V | 24V | ||
| 精度 | 10% | 10% | |||
| 最大电流 | 25mA | 25mA | |||
|
热电偶 （ TC ） |
范围 | 无 | 8种（R/S/K/E/J/T/B/N ） | ||
| 精度 | 0.2%+4 | ||||
| 分辨力 | 1℃ | ||||
| 其它功能 | 手动阶梯输出 | 有 | 有 | 有 | |
| 自动波形输出 | 有 | 有 | 有 | ||
| *注：表中范围为最大范围，精度为最高精度 ( 读数的 %) ，分辨力为最高分辨力。 精度=±(%读数+字) |
|
||||
