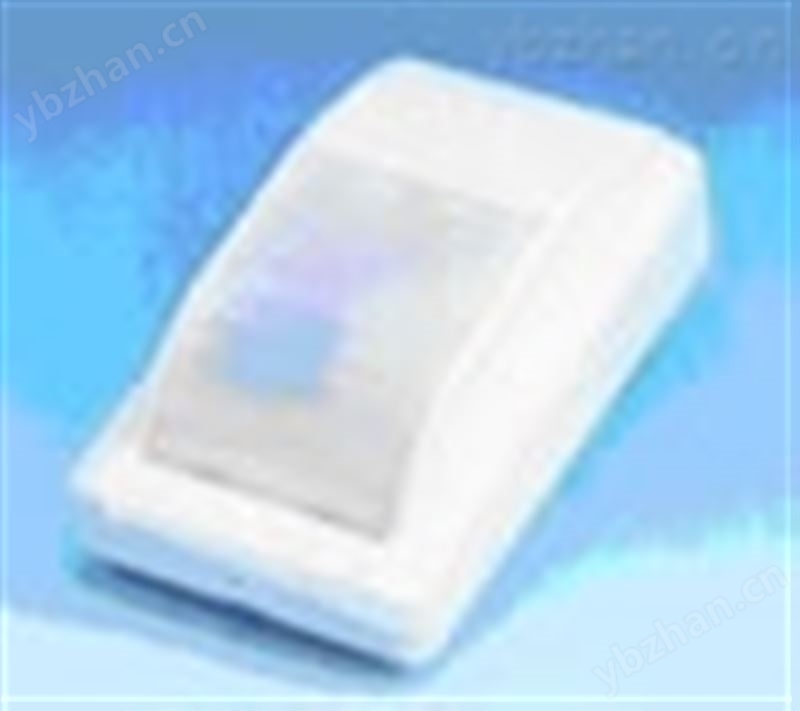

用途：
检测人体运动，非法入侵并报警。
功能简介：
● 采用被动式红外线监测法
● 运用*的数字化信号处理技术
● 低噪音、高灵敏度
● 双源传感器
● 可调式样透镜
● 采用SMD布线，具有良好的抗射频*力
● 对白光不敏感，且采用封闭式外壳，从而可防止异物进入
● 具备自动温度补偿以及自我检测功能
● 具有小巧、美观、安装简便且具有高度的可靠性
技术参数：
|
型号
|
PA-450E |
PA-460E |
||
|
范围
|
宽角度
|
垂直
|
||
|
覆盖
|
11m（35’） |
16.5m（55’） |
||
|
敏感区数量
|
36（18对） |
12（6对） |
||
|
安装位置
|
室内（墙壁安装）
|
|||
|
供电电压
|
9-18VDC 无极性 |
|||
|
电源消耗
|
25mA |
|||
|
报警触点
/复位
/报警电阻 |
24V/0.25A（AC，DC）N.C.，N.O.可变
2秒，±1秒
3.3Ω |
|||
|
防拆触点
|
30VDC/0.1A N.C. |
|||
|
脉冲记数
|
有
|
无
|
||
|
LED不可用 |
有
|
有
|
||
|
自动复位内存
|
有
|
有
|
||
|
低电压报警
|
有
|
有
|
||
|
|
-10℃到+50℃（+14℉到122℉） |
|||
|
|
120g |
|||
传感器和供电电源之间允许的联线长度：
|
线宽
|
长度（12VDC） |
|
AWG 22（直径0.65mm） |
820ft.（250m） |
|
AWG 20（直径0.80mm） |
1476ft.（450m） |
|
AWG 18（直径1.00mm） |
2296ft.（700m） |
红外探测器使用说明：
1.打开电源，等待一分钟直到报警灯停止闪烁
2.在测试区走动去检查是否有报警输出---通过检查报警灯和控制面板输出
3.在正确的操作被确认之后，用PWB板上的模式选择开关关掉报警灯。(当设置 为“关”时，即使有报警输出报警灯也不会亮。)
红外探测器模式设置：
通过PWB板上的模式选择开关，
传感器
的操作能够被调整。
(1) 脉冲记数：1
4：低灵敏度，为预防由于温度波动而引起 的假报警。
2：正常设置在此位置
除了宽角度外，不要使用脉冲记数
(2)报警灯：2 开：报警时亮 关：LED灯不可用
记忆功能一直处于被激活的工作状态
(3)报警触点更改：3 N.O 常闭报警 N.C常开报警
(4)复位记忆：4 自动：自动复位工作 关：自动复位不工作
当一个报警信号被激活，报警灯闪烁3分钟，然后保持点亮47分钟，传感器将自动地复位并记忆内存也被清空。如果在报警灯点亮时，传感器再次被触发，报警灯将在触发之后再亮47分钟
