KAIHONGDS1A失真仪检定仪可作为检定各种通用失真仪、超低失真仪和音频分析仪性能的新型计量标准，适用于计量部门、实验室及工厂使用。KAIHONGDS1A失真检定仪。KAIHONGDS1A失真仪检定仪。KAIHONGDS1A失真检定仪。KAIHONGDS1A失真检定仪。KAIHONGDS1A失真检定仪。KAIHONGDS1A失真检定仪。KAIHONGDS1A失真仪检定仪

失真仪检定仪 KAIHONGDS1A 产品详情

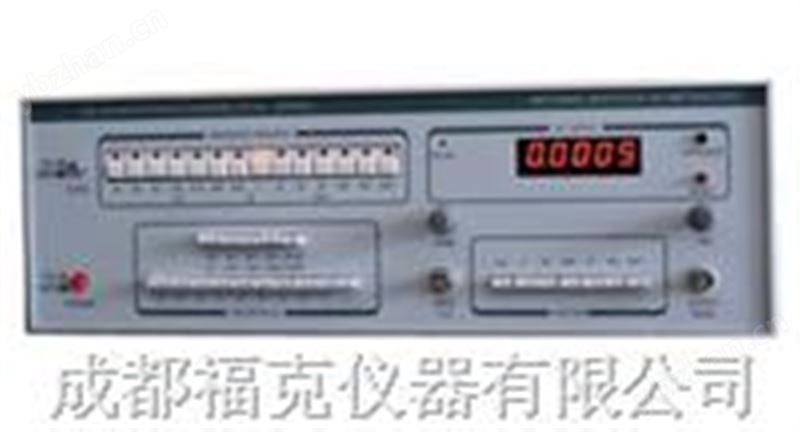

KAIHONGDS1A失真仪检定仪

一、概述

KAIHONGDS1A失真仪检定仪是一种输出频率范围由10Hz至200kHz的高精度标准失真波信号发生器。该标准在10Hz至200kHz频段内分十四个点频，输出的失真度范围为0.003 % 至100 % 。

KAIHONGDS1A失真仪检定仪是根据失真度计量发展需要而开发的新型失真度标准仪器, 具有宽频带、宽量程、多功能、准确度高等优点, 性能稳定可靠、操作简便、体积小、重量轻, 可作为检定各种通用失真仪、超低失真仪和音频分析仪性能的新型计量标准，适用于计量部门、实验室及工厂使用。

二、主要技术指标

1 ．基波频率范围：10Hz～200kHz，误差限：±（2%±0.1Hz）

2 ．谐波频率范围：20Hz～400kHz，误差限：±（2%±0.1Hz）

3 ．基波剩余失真：10Hz～10kHz ≤0.0008%

20kHz ～100kHz ≤0.004%

150kHz ～200kHz ≤0.012%

4 ．标准失真度范围:0.003%～99%，由五位十进分压器调节。

5 ．标准失真信号的失真准确度（非同步状态下测量值）:

失真度频率准确度	99%-0.3%	0.3%-0.03%	0.03%-0.01%	0.01%-0.003%
10Hz-10kHz	(0.5-1)%			(1-5)% +0.0001%
20kHz-100kHz	1%	(1-3)%	(3-5)% +0.0001%
150kHz-200kHz	3%	(3-8)% +0.0001%

6 ．谐波信号失真度：≤0.2%（非同步时）；≤0.5%（同步时）。

7 ．采用双热偶真有效值电压表

8 ．电压表准确度：（在1kHz；1.0000V时）≤±0.2%

9 ．电压表频响误差：（在电压为1.0000V时）

10Hz ～200kHz ≤± 0.2%

200kHz ～400kHz ≤± 0.3%

400kHz ～600kHz ≤± 0.5%

600kHz ～1MHz ≤± 1%

10 ．谐波分压比相对误差：

基波频率范围：10Hz～20kHz ±（0.2%+10μV）

50kHz ～100kHz ±（0.5%+10μV）

150kHz ～200kHz ±（1.5%+10μV）

11 ．幅度稳定度：优于0.05%/10min

12. 叠加器误差： < ± 0.05 % （100Hz≤f≤20kHz）

13 ．标准失真信号输出幅度：3V，输出阻抗：600Ω

14 ．标准电压输出：在20Hz~400kHz范围内有1mV～10V，误差±(0.5～1)% 的标准电压输出。

15. 基波振荡器频率分十四个点频：10Hz、20Hz、50Hz、100Hz、315Hz、400Hz、500Hz、1kHz、10kHz、20kHz、50kHz、100kHz、150kHz、200kHz。

16. 仪器预热时间：30分钟

17. 功耗：20 VA

18. 体积∶440×140×400（宽×高×深）（mm）

19. 重量∶约10 kg

20. 成套性

KAIHONGDS 1A型失真度标准 1台
电源线 1根
输出电缆 1根
技术说明书 1份

三、使用方法

1. 检定失真仪

1.1 将KAIHONGDS 1A型失真度标准的“OUTPUT（600Ω）”（输出端）连接至被检失真仪的输入端，预热30分钟，被检失真仪工作在测量失真方式，请严格按照“先设置基波幅度再设置谐波幅度”的顺序进行。

1.2 用“FUNDAMENTAL FREQUENCY”（基波频率选择）按钮，设置工作频率。

1.3 将“DISTORTION( % ) ”的失真倍乘键（上排键）放置在“×10”档，失真读数键（下排键）放置在“10”档。

1.4 将“FUNCTION”（功能）开关放置在“f”档; 调节“f Adj”（基波电压调节）旋钮，使"CAL. DISPLAY"（显示器）显示的基波电压幅度为1.0000。

1.5 将“FUNCTION”（功能）开关放置在“2f”档; 调节“2f Adj”（谐波电压调节）旋钮，使“CAL. DISPLAY”（显示器）显示的谐波电压幅度为1.0000。

1.6 将“FUNCTION” （功能）开关放置在“DIS”（标准失真信号）档上; 改变“DISTORTION（ % ）”的失真倍乘键（上排键）和失真读数键（下排键）到相应的失真度, 就可以在输出端得到所需要的标准失真信号。例如，失真倍乘键（上排键）放置在“×0.1”档，而失真读数键（下排键）放置在“1”档，则输出端输出信号的失真度为“1”与“×0.1”相乘等于0.1％。

2. 校准电压表刻度

2.1 将KAIHONGDS 1A型失真度标准的“OUTPUT（600Ω）”（输出端）连接至被检失真仪的输入端。被检失真仪工作在测量电压方式。

2.2 用“FUNDAMENTAL FREQUENCY”（基波频率选择）按钮，将基波频率设置在“500Hz”，即电压校准频率（谐波频率）为1kHz。

2.3 将“FUNCTION”（功能）开关放置在“10V”档，调节“2f Adj”（谐波电压调节）旋钮，使“CAL. DISPLAY”（显示器）显示的谐波电压幅度为1.0000。此时输出信号电压幅度为10V。改变“DISTORTION（ % ）”的电压读数键（下排键）到相应的电压示值，就可以在输出端得到所需要的已知电压幅度（10V—0.1V）的信号。此时，不必使用电压倍乘键（上排键）。

2.4 将“FUNCTION”（功能）开关放置在“1V”档，调节“2f Adj”（谐波电压调节）旋钮，使“CAL. DISPLAY”（显示器）显示的谐波电压幅度为1.0000。此时，输出信号电压幅度为1V。改变“DISTORTION（ % ）”的电压倍乘键（上排键）和电压读数键（下排键）到相应的电压示值, 就可以在输出端得到所需要的已知电压幅度（1V—30μV）的信号。例如, 电压倍乘键（上排键）放置在“×0.1”档，而电压读数键（下排键）放置在“1”档, 则输出端的输出信号幅度为示值读数0.1 % （即“1”与“×0.1”相乘）与“1V”相乘等于0.001V。

3. 校准电压表频响

3.1 用外接信号源在KAIHONGDS 1A型失真度标准的"INPUT(1V)"（1V输入端）输入5Hz至1MHz的1V信号。被检失真仪连接至KAIHONGDS 1A型失真度标准的“OUTPUT（600Ω）”（输出端），并工作在测量电压方式。

3.2 在外接信号源不同频率上, 调节外接信号源的输出, 使KAIHONGDS 1A型失真度标准的“CAL. DISPLAY”（显示器）显示的读数为1.0000V, 记录被检失真仪的电压读数, 即得到电压频响误差。
