感器芯体，通过合理的生产工艺和技术，生产出的一种新型系列化差压/压力变送 器。过程压力通过两侧或一侧的隔离膜片、 灌充液传到δ室的中心测量膜片，中 心膜片是一个张紧的弹性元件， 它对于作用在其上的两侧压力差产生相应变形位 移，其位移与差压成正比，上限位移约100um，这种位移转变为电容极板上形成的 差动电容，由电子线路把差动电容转换成二线制的4-20mADC信号，供给PLC及二次 仪表。 现已广泛用于石油、化工、冶金、电力、食品、造纸、医药、纺织等工业 生产过程检测控制系统中。

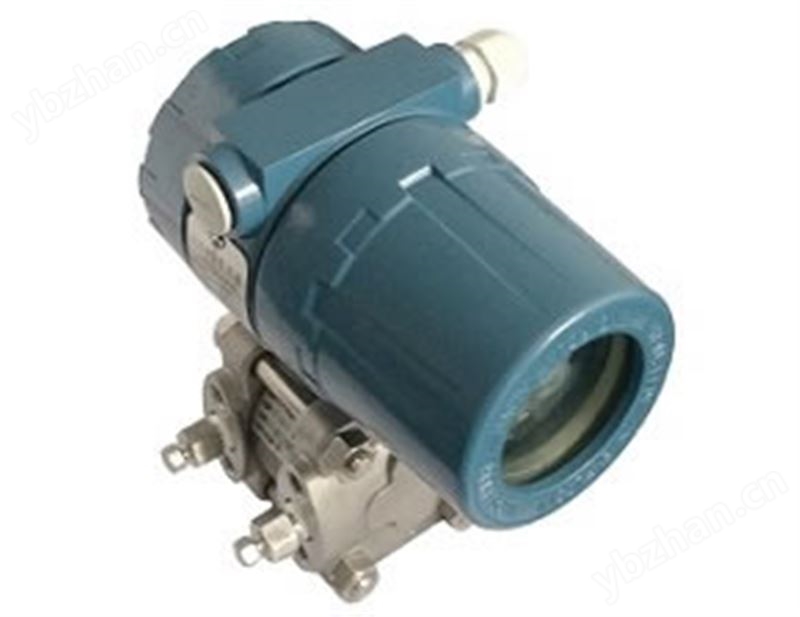

2、1151差压变送器 压力变送器主要功能特点及其适用领域
| 主要功能特点 | 适用领域 | |
| ◆ 可以检测差压、表压、绝压等压力变量 | ◆ 石油、化工、天然气、煤矿开采、冶金、电力、建材、机械 | |
| ◆ 感测介质差压，转换成4-20mADC的标准电流信号输 | ◆ 食品、乳业、酿酒、制药、饮料、水产养殖、农业灌溉、畜牧业 | |
| ◆ 单相过载保护性好 | ◆ 污水处理、环保净化、水利检测、自来水厂等 | |
| ◆ IP67防护，防爆型可选，适用各种恶劣环境 | ◆ 造纸、纺织、陶瓷、化纤、橡胶等工业领域 | |
| ◆ 测量精度高达±0.5%FS，可选±0.2%FS | ◆ 铁路交通、造船、航空航天、科学实验、领域、智能建筑 | |
|
|
|
||

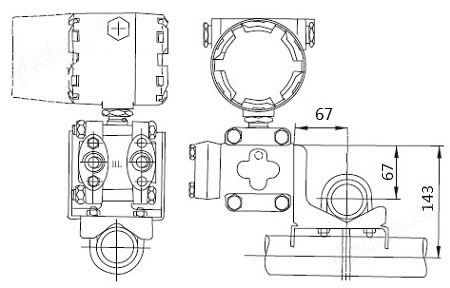

| B1管装弯支架管装 | B2板装弯支架板装 | B3管装平支架管装 | ||
| 精度等级 | 变 送 器 型 号 | |||||||
| 1151智能0.1级 | 1151智能0.2级 | 1151 0.25级 | 1151 0.5级 | |||||
| 1，2 | ±0.15% | ±0.2% | ±0.25% | ±0.5% | ||||
| 3～8 | ±0.1% | ±0.2% | ±0.25% | ±0.5% | ||||
| 9，0大压力 | ±0.1% | ±0.2% | ±0.25% | ±0.5% | ||||
| 远传 | ±0.2% | ±0.3% | ±0.35% | ±0.5% | ||||
| 不灵敏区 | 无（≤0.01%） | |||||||
| 稳定性 | 十二个月内不超过满量程的基本误差值 | |||||||
| 温度影响 | 精 度 等 级 | |||||||
| 0.1级 | 0.2级 | 0.25级 | 0.5级 | |||||
| 1，2 | ≤±0.2% | ≤±0.25% | ≤±0.3% | ≤±0.5% | ||||
| 3～8 | ≤±0.1% | ≤±0.2% | ≤±0.25% | ≤±0.5% | ||||
| 9，0大压力 | ≤±0.1% | ≤±0.2% | ≤±0.3% | ≤±0.5% | ||||
| 远传 | ≤±0.25% | ≤±0.35% | ≤±0.4% | ≤±0.5% | ||||
| 振动影响 |
|
|||||||
| 电源影响 | 小于输出范围的±0.005%/V。 | |||||||
| 负载影响 | 电源稳定时，无负载影响。 | |||||||
| 安装位置影响 |
|
|||||||
| 外壳防护等级 | IP67 | |||||||
| 结构材料 |
|
|||||||
| 导压连接件 |
|
|||||||
| 重 量 | 约5.4kg（不包括附件，带法兰变送器除外） | |||||||
| 1151 | 电容式变送器 压力差压变送器 | ||||||||
| 代码 | 变送器名称 | ||||||||
| DR | 微差压变送器 | ||||||||
| DP | 差压变送器/差压流量变送器 | ||||||||
| HP | 高静压差压变送器/高静压差压流量变送器 | ||||||||
| AP | 绝压变送器 | ||||||||
| TG | 直接安装型压力变送器 | ||||||||
| GP | 压力变送器 | ||||||||
| 代码 | 量程范围 | 允许工作压力 | 精度 | ||||||
| 1 | 0-25～157 Pa | 1 MPa | 0.2% | ||||||
| 2 | 0-0.125～1.5 kPa | 7 MPa | 0.2% | ||||||
| 3 | 0-1.3～7.5 kPa | 7 MPa | 0.1% | ||||||
| 4 | 0-6～40 kPa | 14MPa | 0.1% | ||||||
| 4D | 0-6～40 kPa | 32MPa | 0.1% | ||||||
| 5 | 0-31.1～186.8 kPa | 14MPa | 0.1% | ||||||
| 5D | 0-31.1～186.8 kPa | 32MPa | 0.1% | ||||||
| 6 | 0-117～690 kPa | 14MPa | 0.1% | ||||||
| 6D | 0-117～690 kPa | 32MPa | 0.1% | ||||||
| 7 | 0-345～2068 kPa | 14MPa | 0.1% | ||||||
| 8 | 0-1.17～6.89 MPa | 14MPa | 0.1% | ||||||
| 9 | 0-3.45～20.68 MPa | 32MPa | 0.1% | ||||||
| 0 | 0-6.89～41.37 MPa | 51MPa | 0.1% | ||||||
| 代码 | 输出信号 | ||||||||
| E | 4-20 mA DC | ||||||||
| F | 4-20 mA DC(微差压专用) | ||||||||
| J | 4-20 mA DC(为输入压力的平方根，流量变送器专用) | ||||||||
| S | 4-20 mA DC + HART信号 | ||||||||
| 代码 | 法兰接头 | 排气/排液阀 | 隔离膜片 | ||||||
| 22 | 316不锈钢 | 316不锈钢 | 316不锈钢 | ||||||
| 23 | 316不锈钢 | 316不锈钢 | 哈氏合金C | ||||||
| 24 | 316不锈钢 | 316不锈钢 | 蒙乃尔 | ||||||
| 25 | 316不锈钢 | 316不锈钢 | 钽 | ||||||
| 33 | 哈氏合金C | 哈氏合金C | 哈氏合金C | ||||||
| 35 | 哈氏合金C | 哈氏合金C | 钽 | ||||||
| 44 | 蒙乃尔 | 蒙乃尔 | 蒙乃尔 | ||||||
| 代码 | 选用件 （不选则不填) | ||||||||
| M1 | 0～99% 线性指示表 | ||||||||
| M2 | 0～99% 流量指示表 | ||||||||
| M3 | 3 1/2 LCD 数字线性显示表 | ||||||||
| M4 | 智能表显示器 | ||||||||
| B1 | 管装弯支架 | ||||||||
| B2 | 板装弯支架 | ||||||||
| B3 | 管装平支架 | ||||||||
| D1 | 泄放阀在压力室侧面的上部 | ||||||||
| D2 | 泄放阀在压力室侧面的下部 | ||||||||
| N | 1/2-14NPT 锥管阴螺纹接头 | ||||||||
| J | 丁字形阳螺纹M20×1.5接头 | ||||||||
| d | 隔爆型 dIIBT4 | ||||||||
| i | 本安型 iaIICT6 | ||||||||
| 1151 | DP | 7 | E | 22 | M1 | 选型举例 | |||
