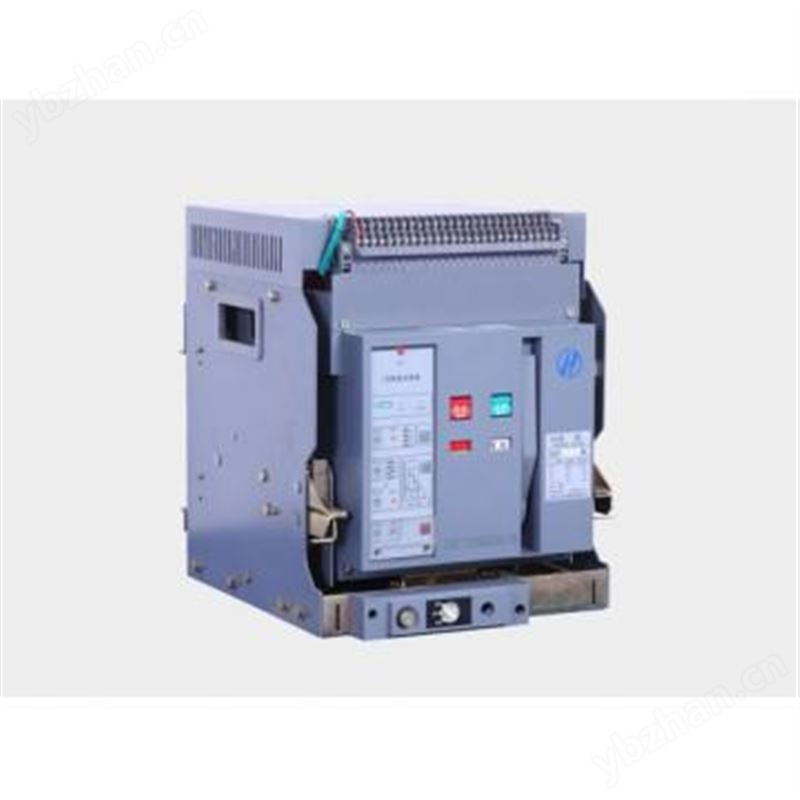

HSW2-2000/3P/630A固定式式低压断路器杭申电气简介:
断路器功能介绍：断路器为立体布置形式，触头系统、瞬时过电流脱扣器左右侧板均安装在一块绝缘板上。上部装有灭弧系统，操作机构可装在正前方或右侧面，有“分”、“合”指示及手动断开按钮。其左上方装有分励脱扣器，背部装有与脱扣半轴相连的欠电压脱扣器。速饱和电流互感器或电流电压变换器套在下母线上。欠电压延时装置、热继电器或半导体脱扣器可分别装在下方。DW15-2000、3200、4000、6300断路器为立体布置形式，由底架、侧板、横梁组成框架，每相触头系统安装在底架上，上面装灭弧室。操作机构在断路器右前方，通过主轴与触头系统相连。电动操作机构通过方轴与机构连成一体装于断路器下部，作为断路器的贮能或直接闭合之用，贮能后的闭合由释能电磁铁承担。在左侧板上方装有防回跳机构，以防止断路器在断开时弹跳。各种过电流脱扣器按不同要求装在断路器下方，欠电压，分励脱扣器及电动操作控制部分装在左侧，其中欠电压、分励脱扣器通过脱扣器与放大机构相连，以减少断路器的脱扣力。12对辅助触头供用户联接二次回路用，面板上有显示断路器工作位置的指示牌“1”“0”和“贮能”指示，还有供合闸及分闸用的按钮“1”“0”（均按下）。DW15-1000、1600断路器附有正面手动操作手柄；DW15-2500、4000附有检修用的手动操作手柄（均可卸下）。
HSW2-2000/3P/630A固定式式低压断路器杭申电气使用条件：
1.周围空气温度为-5°C～+40°C，且24h的平均值不超过+35°C。
2.安装地点的海拔不超过2000m。
3.空气相对湿度在温度为+40°C时不超过50%；在较低温度下可以有较高的相对湿度，最湿月的月平均温度不超过+25°C，该月的月平均相对湿度不超过90%，并考虑因温度变化发生在产品表面的凝露。
4.污染等级为3级。
HSW2-2000/3P/630A固定式式低压断路器杭申电气结构特点：
1.触头系统：每相触头安装在绝缘小室内。触头系统采用了多片触头并联形式的结构、减小了触头系统的惯性，保证了断路器的高分断能力。
2.操作机构：安装在断路器，与主电路隔离；断路器由弹簧贮能机构进行闭合操作，闭合速度快。操作机构兼有电动及手动贮能、闭合、断开。
3.所有附件整个系列通用。
4.抽屉座：摇动抽屉座下部横梁上手柄，可实现断路器的三个工作位置。
5.“连接”位置：主回路和二次回路均接通，此时隔离板开启。
6.“试验”位置：主回路断开。并由绝缘隔离板关闭隔开，仅二次回路接通。可进行必要的动作试验。
7.“分离”位置：主回路与二次回路全部断开，此时隔离板关闭。
8.抽屉式断路器具有可靠的机械联锁装置，只有在连接位置和试验位置时才能使断路器闭合。
9.断路器共有47个二次回路接线端子。
10.相同额定电流的抽屉式断路器具有互换性。
