详细信息：

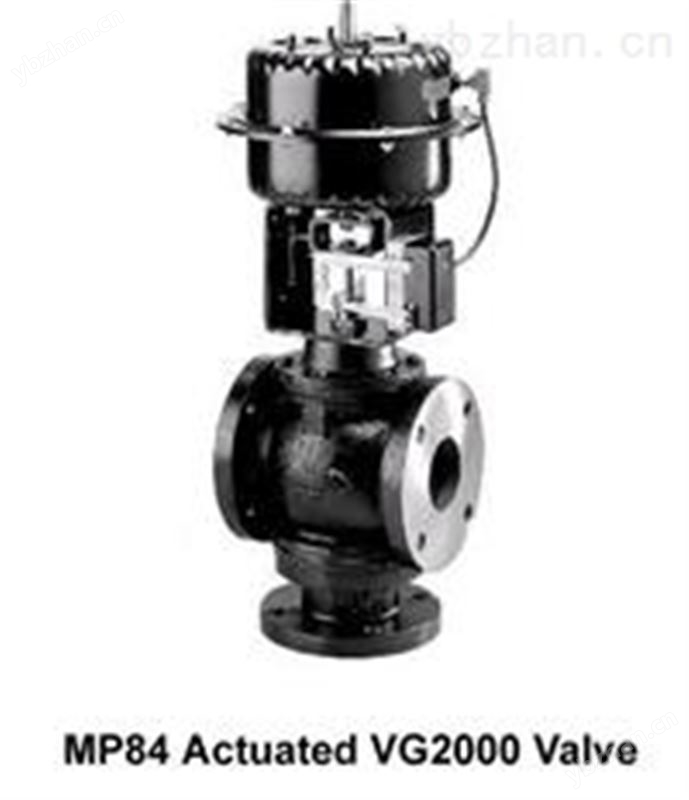

VG2000系列气动阀
特点：
l 该系列阀门尺寸从DN65到DN150，有二通常开、二通常闭及三通混流型；
l 符合ANSI 125标准；
l 该系列阀门能与江森自控的电动及气动阀门执行器配套使用，可在工厂或现场安装；
l 采用江森自控标准，填塞环形密封件，很大程度上提高了设备的性能及寿命，使其处于行业*水平；
l 所有阀门均进行泄漏测试，使其节约能源，*大限度的确保顾客满意度；
l
采用灵活易用的设备选型表
VG2000
系列调节阀/MP8000系列执行器选型表
|
弹簧范 围 |
20-48KPa |
30-55KPa |
60-90KPa |
|||||
|
阀门型号 |
口 径 |
Cv |
关断力Kpa |
执行器型 号 |
关断力Kpa |
执行器型 号 |
关断力Kpa |
执行器型 号 |
|
|
两通（常开）与MP82系 列 |
|
|
|
|
|
||
|
VG2231TL |
DN65 |
51 |
365 |
MP823C001E |
338 |
MP823D001E |
193 |
MP823E001E |
|
VG2231UL |
DN80 |
83 |
255 |
MP823C001E |
234 |
MP823D001E |
130 |
MP823E001E |
|
|
两通（常开）与MP84系 列 |
|
|
|
|
|
||
|
VG2231TM |
DN65 |
51 |
750 |
MP843C001F |
690 |
MP843D001F |
400 |
MP843E001F |
|
VG2231UM |
DN80 |
83 |
520 |
MP845C001F |
482 |
MP845D001F |
275 |
MP845E001F |
|
VG2231VM |
DN100 |
150 |
390 |
MP845C001F |
270 |
MP845D001F |
160 |
MP845E001F |
|
|
两通（常开）与MP86系 列 |
|
|
|
|
|
||
|
VG2231UN |
DN80 |
83 |
1050 |
MP85C001G |
965 |
MP85D001G |
560 |
MP85E001G |
|
VG2231VN |
DN100 |
150 |
590 |
MP85C001G |
545 |
MP85D001G |
317 |
MP85E001G |
|
VG2231WN |
DN125 |
240 |
380 |
MP87C001G |
350 |
MP87D001G |
200 |
MP87E001G |
|
VG2231YN |
DN150 |
350 |
260 |
MP87C001G |
240 |
MP87D001G |
138 |
MP87E001G |
|
|
三通混流阀与MP84系 列 |
|
|
|
|
|
||
|
VG2831TM |
DN65 |
54 |
450/96 |
MP843C001F |
413/130 |
MP843D001F |
240/310 |
MP843E001F |
|
VG2831UM |
DN80 |
80 |
310/70 |
MP845C001F |
290/90 |
MP845D001F |
165/214 |
MP845E001F |
|
VG2831VM |
DN100 |
157 |
172/40 |
MP845C001F |
158/55 |
MP845D001F |
97/124 |
MP845E001F |
|
|
三通混流阀与MP86系 列 |
|
|
|
|
|
||
|
VG2831UN |
DN80 |
80 |
627/145 |
MP865C001G |
580/193 |
MP865D001G |
338/434 |
MP865E001G |
|
VG2831VN |
DN100 |
157 |
350/83 |
MP865C001G |
323/110 |
MP865D001G |
186/240 |
MP865E001G |
|
VG2831WN |
DN125 |
238 |
227/48 |
MP867C001G |
158/55 |
MP867D001G |
124/158 |
MP867E001G |
|
VG2831YN |
DN150 |
347 |
227/48 |
MP867C001G |
145/48 |
MP867D001G |
83/110 |
MP867E001G |
|
安装包，安装MP8000领域系列气动执行机 构 |
|||
|
安装配件型号 |
执行器类型 |
阀门口径 |
阀杆类型（直径） |
|
MP8000-6201 |
MP82/MP83/MP84/MP85 |
DN65～DN100 |
阀杆“L”（12.5mm）或阀杆“M”（12.5mm） |
|
MP8000-6203 |
MP86/MP87 |
DN80～DN150 |
阀杆“N”（16.7mm） |
