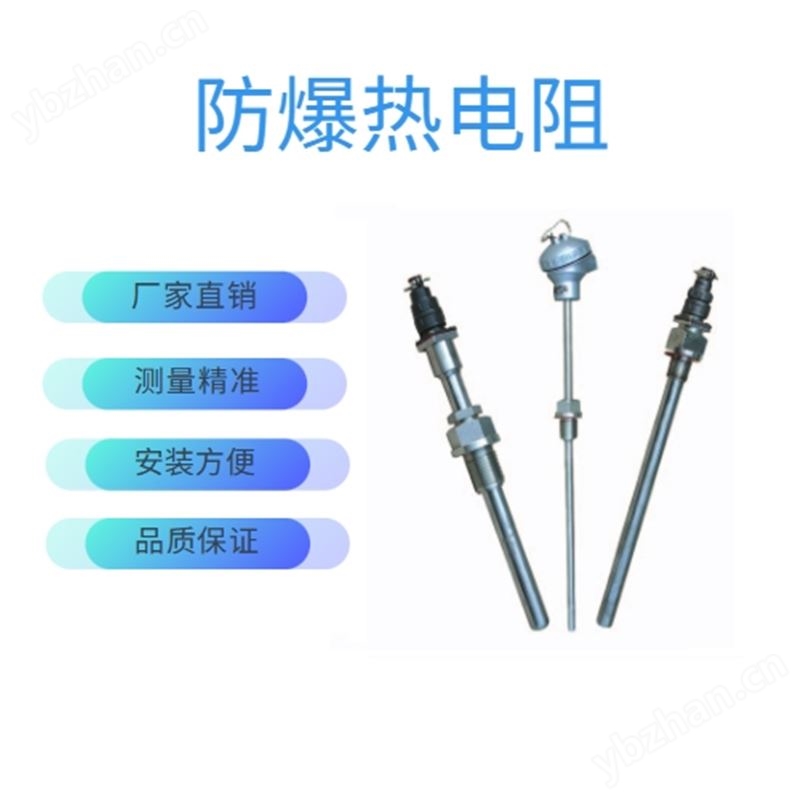

FC-WZ防爆热电阻
1、应用
通常和显示仪表、记录仪表、电子计算等配套使用。直接测量生产现场存在碳氢化合物等爆炸物的-200°C~500°C范围内液体、蒸汽和气体介质以及固体表面温度。
2、特点
·压簧式感温元件，抗振性能好；
·测量精确度高；
·毋须补偿导线，节省费用；
·进口薄膜电阻元件，性能可靠稳定。
3、工作原理
防爆热电阻是利用间隙隔爆原理，设计具有足够强度的接线盒等部件，将所有会产生火花，电弧和危险温度的零部件都密封在接线盒腔内，当腔内发生爆炸时，能通过接合面间隙熄火和冷却，使爆炸后的火焰和温度传不到腔外，从而进行隔爆。
4、主要技术参数
产品执行标准
IEC751
JB/T18622-1997
JB/T8623-1997
JB/T5518-91
5、常温绝缘电阻
热电阻在环境温度为15—35°C，相对湿度不大于80%，试验电压为10—100V（直流）电极与外套管之间的绝缘电阻>100MΩ。
6、取证一览表
| 防 爆 级 别 | 防 爆 证 号 | 认 证 机 构 |
| d‖BT4 | GYB96450 | NEPSI |
| d‖BT4 | GYB96453 | NEPSI |
| d‖CT5 | GYB98339 | NEPSI |
| d‖CT5 | GYB97197 | NEPSI |
| ia‖CT6 | GYB99412 | NEPSI |
7、测量范围及允差
| 型 号 | 分 度号 | 测温范围 | 精度等级 | 允许误差 |
| WZP | Pt100 | -200-+500 | A* | ±(0.15+0.002) ltl |
| B级 | ±(0.30+0.005) ltl | |||
| WZC | Cu50 Cu100 | -50-+100 | --- | ±(0.30+0.005) ltl |
8、电气设备类型
I类------煤矿井下用电气设备
II类-----工厂用电气设备
9、防爆等级
防爆热电偶的防爆等级按其使用于爆炸性气体混合物最大安全间隙分为A B C三级。
| 类 别 | 级 别 | 最大试验安全间隙（MESG）mm |
| II | A | 0.9≤MESG |
| B | 0.5 |
|
| C | MESG≤0.5 |
10、温度组别
防爆热电偶的温度组别按其外露部分允许最高面温度分为T1—T6
| 温 度 组 别 | 允许最高表面温度 ℃ |
| T1 | 450 |
| T2 | 300 |
| T3 | 200 |
| T4 | 135 |
| T5 | 100 |
| T6 | 85 |
11、防爆级别
EXdII□T□
EXiaII□T□
防护等级 :IP65
FC-WZ防爆热电阻
