本系统运用*的三维仿真技术，生动形象的展示监控设备的运行状态和环境情况，管理人员无需进入实际场景，即可了解整个监控设备的运行情况，全面转变管理模式，减轻管理人员负担。

1.1真实仿真

l 基于真实物理环境建立的三维模型组合而成；

l 所有三维模型与真实场景、设备保持高度一致；

l 设备是按照场景内各设备的真实位置摆放，效果逼真拟人。

园区

1.2三维总览

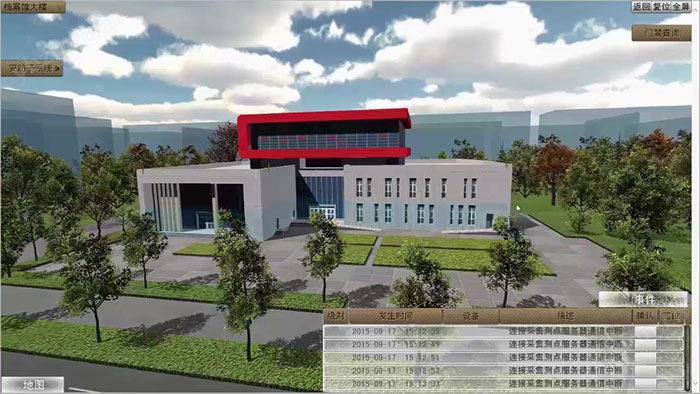

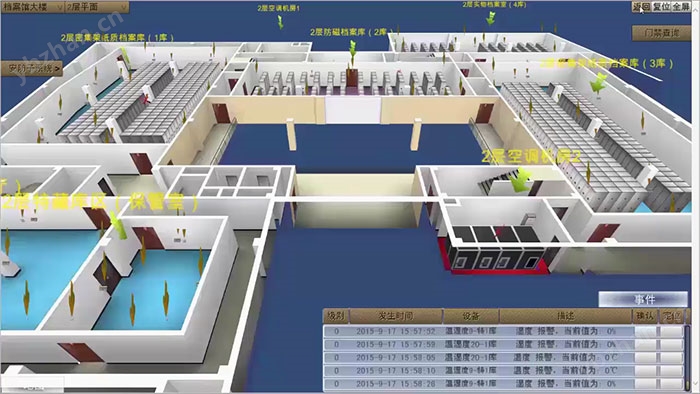

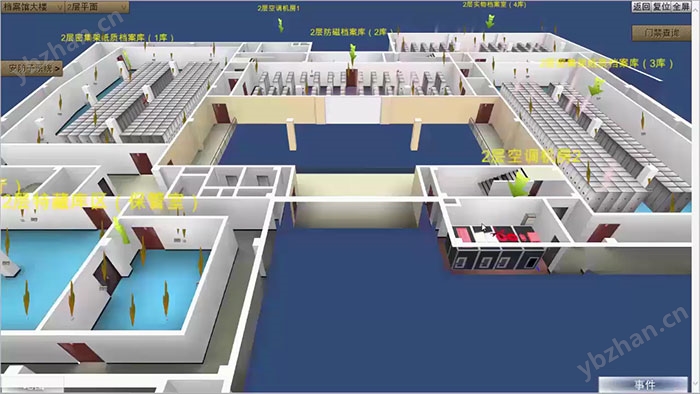

监控系统根据实际进行真实建模，通过三维场景可清晰知道所监控的园区、大楼、楼层、房间、设备。设备发生报警或故障时，对应区域则会呈红色闪烁状态，提醒用户注意。用户点击场景中相应区域，即可进入到该场景的子场景中。

楼层内有设备告警

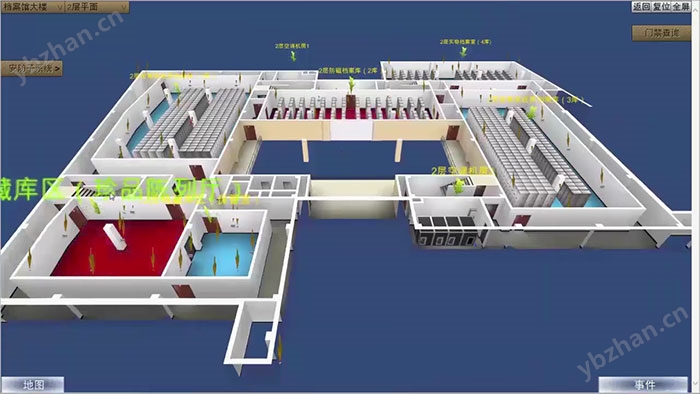

楼层

1.3场景导航

快速根据场景的层次关系进行导航。

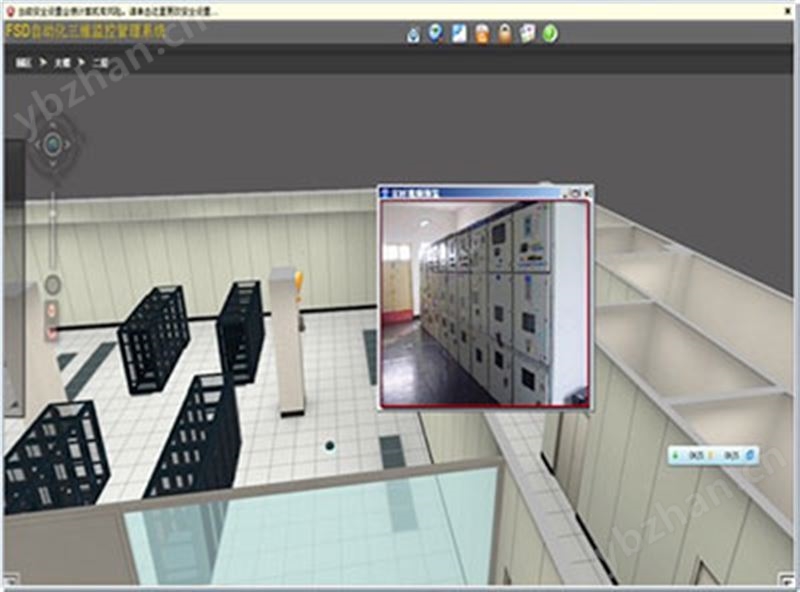

1.4三维巡视

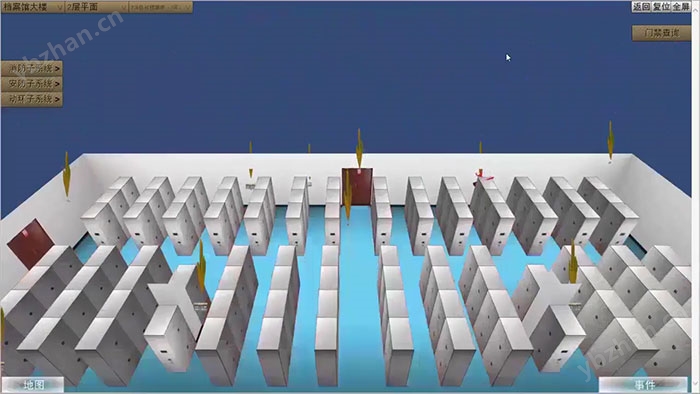

用户可以虚拟在场景内和设备间进行巡查、漫游等操作。

用户可看到场景的装修情况，如墙壁、走道、地板、家具等，还可以看到各种仪器仪表设备等被监控对象，包括空调、变压器、配电柜等。设备的外观及摆放位置都和实际保持高度一致。

1.5视角调整

用户通过鼠标操作可以随时调整视角，以佳浏览方式，获得更佳的视觉效果。这些操作包括视角的拉近、拉远、旋转、翻滚平移等。例如，用户可以实时旋转三维场景，以便从不同的视角进行查看。用户也可以放大或缩小三维场景，以便看到整体概况或者局部细节。用户还能够平移三维场景，以便看到当前场景周边的情况。用户也能够选定三维场景中的特定区域，以便查看该区域的细节。

1.6地图导航

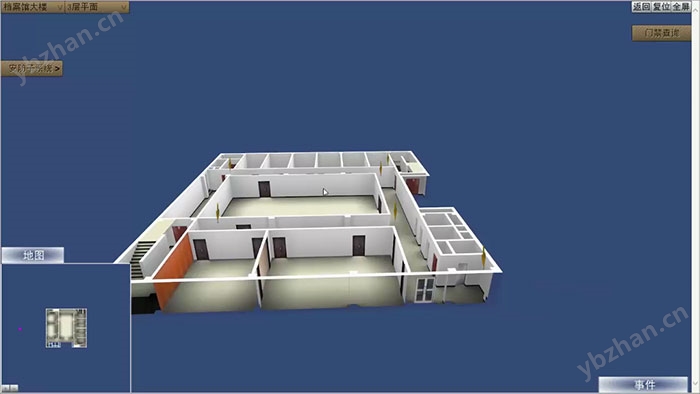

在三维场景中，可随时显示整个监控区域的平面地图，以及用户当前所处位置。点击电子地图的某个区域可直接跳转定位到相应区域。

地图导航

1.7快速定位

根据用户定义区域快捷方式，快速移动定位到相应区域的视角模型当中。例如快速定位到某关键楼层、子系统、设备。

根据设备类型或设备名快速搜索及在三维空间定位设备

区域定位

设备定位

1.8三维监控

1.8.1信息查看

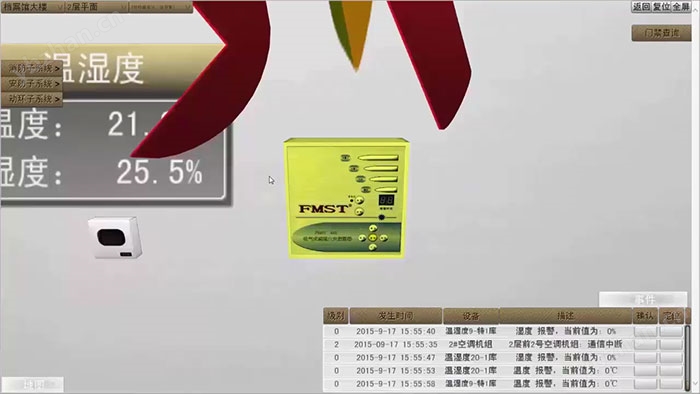

用户可直接点击相应的被监控设备，即可实时查看到对应设备的当前运行参数、工作状态和告警状态等信息。

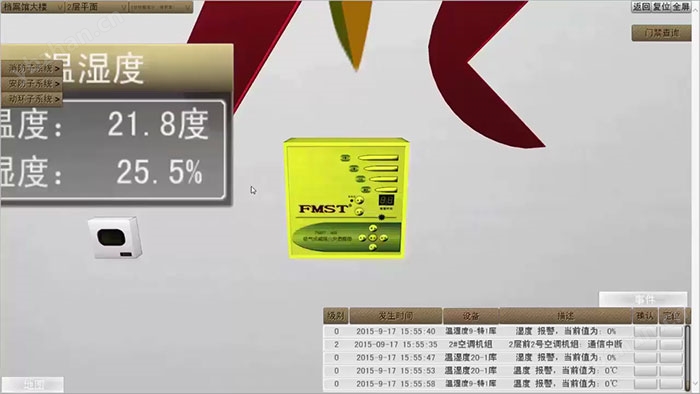

测点查看

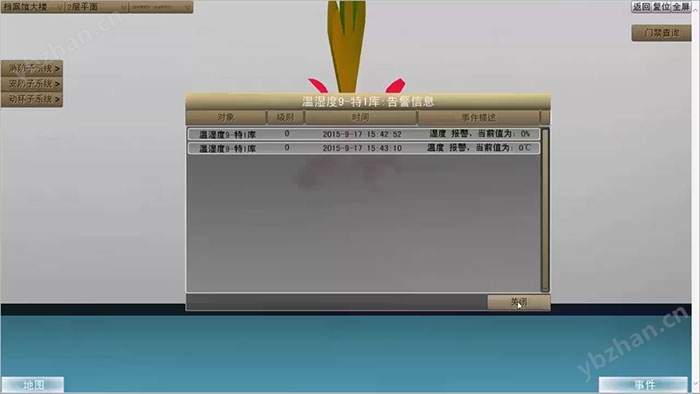

告警信息

1.8.2告警展示

当设备发生故障时，故障事件可以直观的在界面上显示相应的效果。如消防报警时，界面可以模拟现场烟雾、火焰和消防设备联动的状态。用户也可以执行相应的控制操作，如开灯、打开或关闭声光报警器、开关门等。当用户点击该报警时，系统能够自动调节视角，使屏幕正好显示该报警设备或者报警区域。当用户点击该报警时，系统能够显示该报警的内容，如电压过高、负载过重、门未关等等。当用户处理报警消息后，该报警能够从三维显示系统中消除。

空调机组告警展示

消防报警展示

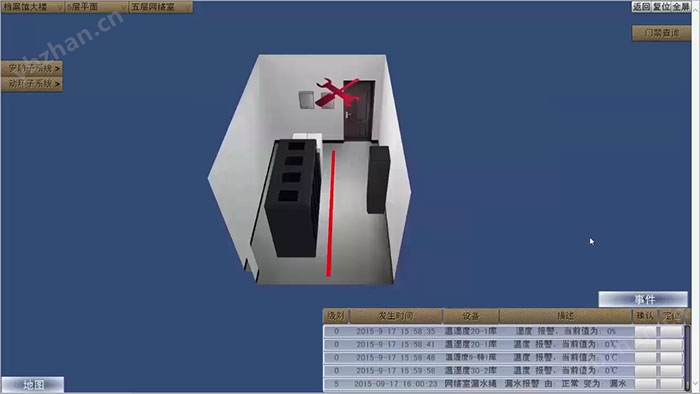

漏水告警展示

1.8.3子系统展示

通过三维的方式抽象某一个子系统的运行效果，其它建筑和设备呈半透明显示，重点突出子系统。根据实际需要，可按照动力、环境、安保、等子系统分开展示。

管网结构则可以叠加场景中，包括供配电管线的走向及结构。用动画模拟电流的流量和大小。

环境子系统

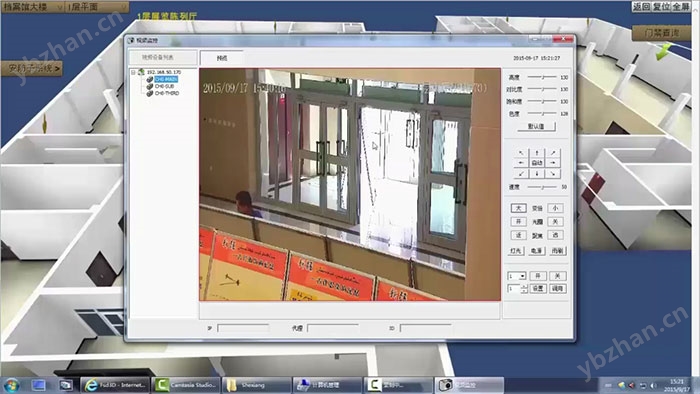

1.8.4视频浏览

点击场景中的摄像头，即可调出该摄像头的客户端，观看实时视频，同时也支持录像、查看历史视频等。

视频浏览

1.8.5设备控制

在三维场景中，除了查看各种设备的当前数据和状态之外，还可对被监控对象进行实际的控制动作，如打开关闭门禁、开启/关闭灯光、开启/关闭各种配电开关等操作。

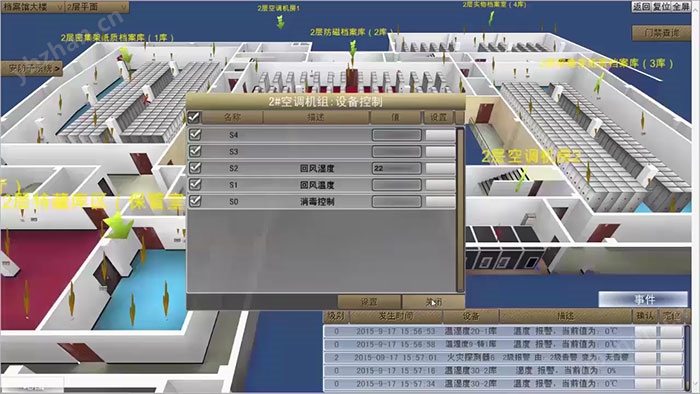

空调机组控制

1.8.6故障定位

快速根据故障信息定位故障设备。

区域故障和事件故障定位

设备故障定位

1.9事件管理

1.9.1事件告警

根据事件级别可采用语音、短信、邮件告警。

1.9.2事件确认

工作人员对发生的事件告警给予处理确认。

2系统特点

2.1虚拟现实

l 系统是基于真实物理环境建立的三维场景；

l 所有三维模型与真实场景及设备外观保持高度一致；

l 各设备的模型按照设备的真实物理模型建立。例如变压器、UPS、空调、配电柜、视频、消防等设备，效果逼真拟人。

2.2远程展示

l系统采用B/S架构研发；

l系统采用技术*的3D引擎；

l 通过浏览器远程实时展示设备运行情况；

l 通过浏览器可远程实时控制设备的状态；

2.3综合监控

l 能展示设备的各种实时数据、工作状态、告警状态；

l 能实时控制对设备进行遥控操作；

l 能集成动力、环境、消防、安防、视频、自控等多种子系统，实时展示运行数据和告警数据；

l 可集成资产管理系统，展示及查询设备的资产信息。

2.4接口开放

l 可接入其它第三方平台，实现对其它平台业务功能及数据的可视化监控；

l 可给其他系统提供展示接口，供其他系统调用。

3性能参数

以下参数所使用的主机配置如下：

服务器：Intel® Xeon X5690*2 3.46G，16G RAM

客户端：显卡NVIDIA Quadro FX580

场景加载速度：<5s

系统容量：20W数据点

显示分辨率：大1920*1080，推荐1440*900。

显示帧率：40fps

数据刷新延时：<1s

控制动作延时：<2s
