一、产品简介  WS50-200系列垂直螺翼式水表是一种适合在大口径管路中使用的螺翼式水表,其特点是流通能力大、压力损失小
垂直螺翼式水表 产品详情

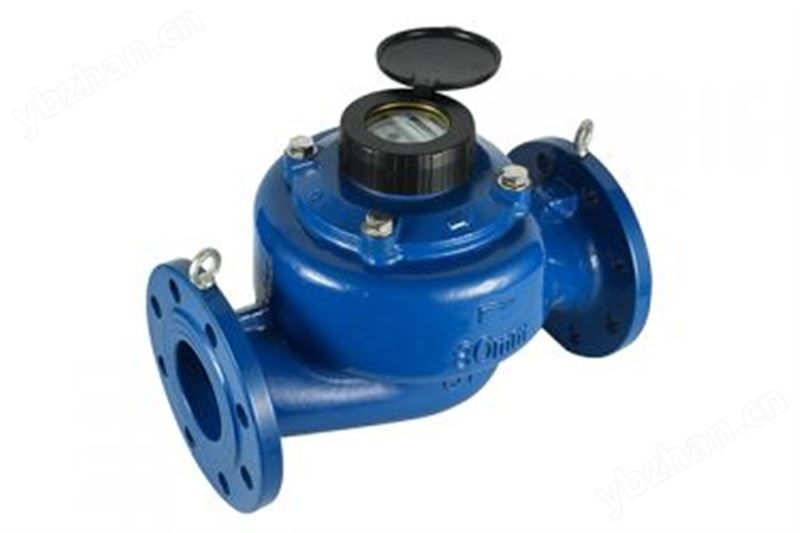

一、产品简介

  WS50-200系列垂直螺翼式水表是一种适合在大口径管路中使用的螺翼式水表,其特点是流通能力大、压力损失小。当水流入垂直螺翼式水表后,沿轴线方向冲击水表螺翼形的叶轮旋转后流出,叶轮的转速与水流速度成正比,经过减速齿轮传动后,在指示装置上显示通过水表的水总量。不适宜有腐蚀性的液体,其水表技术参数全面优于LXS型旋翼式水表,是其提高计量等级,合理计费的换代产品。生产标准为ISO4064(GB/T778-2007)。


二、产品特点

  1. 始动流量小,便于精密测量。

  2. 螺翼式叶轮垂直放置,以不锈钢滚珠作为支撑,从而使摩擦阻力降至。即使单个家庭的洗衣,如厕或者淋浴等用水,也能使用该垂直螺翼式水表计量。

  3. 防污性能强:内置不锈钢滤水网,省去了独立安装过滤器的费用和麻烦。在线可拆式结构设计,从而使水表维护工作量降至,水表能在水质环境恶劣的条件下正常工作,必要时可在安装现场拉出全套机芯,快速清理杂物。

  4. 计量量程宽:螺翼式叶轮外径大于公称口径,使其能承受更大的流量,而小流量性能*,量程比较宽,实际可达200-400倍。

  5. 使用寿命长:大叶轮低转速设计,两端的摩擦副是刚玉-不锈钢滚珠-刚玉-碳纤维耐磨塑料,硬质合金--刚玉-碳纤维耐磨塑料,特别是滚珠不是固定点磨损的,因而能长期保证计量性能。

  6. 加大字轮显示读数,可在表井外抄读。

  7. 在水质环境恶劣的条件下正常工作。耐磨塑料,特别是滚珠不是固定点磨损的,因而能长期保证计量性能。

  8. 垂直螺翼式水表前后直管段要求大大降低,便于在窄小空间安装。

  9. 湿式液封结构读数清晰,灵敏度好,防磁;同时,也有磁传干式结构,主要供出口和远传用。

  10. 无需将水表从管道中拆卸,即可拆卸水表测量机构,便于水表维修。

  11. 表壳内腔和外表面经塑料粉末喷涂处理,具有良好的防护性能。

  12. 垂直螺翼式式水表技术参数全面优于水平螺翼式水表,属于替换产品。

  13. 压力损失小。

  14. 可适用于冷水≤50℃。

  15. 水压:≤1MPa,1.6MPa, 2.5Mpa或者4.0Mpa。

  16. 可预留远传发讯,带磁脉发讯接口功能,便于远抄表。

  17. 上下游流场敏感度等级:UO DO.


三、流量技术参数

ISO4064:2003(老标准)技术参数表
口径 计量 大流 常用流量 分界流量 小流 最小读数 读数
mm 等级 m³/h
50 C 30 15 22.5 90 0.0005 999999
80 C 80 40 60 240 0.0005 999999
100 C 120 60 90 360 0.0005 999999
150 C 300 150 225 900 0.005 9999999
200 C 500 250 375 1500 0.005 9999999


ISO4064:2005(新标准)技术参数表
口径 计量等级 Q4 Q3 Q2 Q1 最小读数 读数
mm R m³/h




50 160 50 40 400 250 0.0005 999999
200 320 200
80 160 78.7 63 630 393.75 0.0005 999999
200 504 315
100 160 125 100 1000 625 0.0005 999999
200 800 500
150 160 312.5 250 2500 1562.5 0.005 9999999
200 2000 1250
200 160 500 400 4000 2500 0.005 9999999
200 3200 2000


四、允许误差

  ① 低区 (Q1≤Q<Q2) 允许误差为±5%

  ② 高区 (Q2≤Q≤Q4) 允许误差为±2%

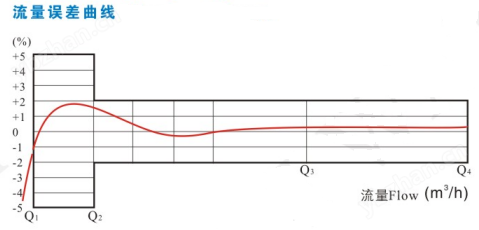

垂直螺翼式水表流量误差曲线图
垂直螺翼式水表流量误差曲线图

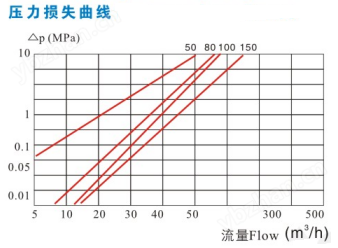

五、压力损失曲线

垂直螺翼式水表压力损失曲线图
垂直螺翼式水表压力损失曲线图


六、外形及规格尺寸

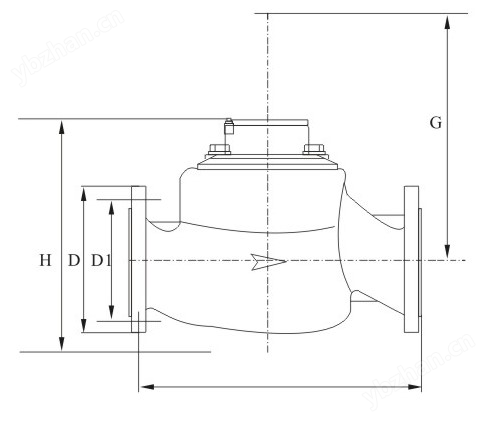

垂直螺翼式水表外形尺寸图
垂直螺翼式水表外形尺寸图


垂直螺翼式水表规格尺寸表
口径 长 L 宽 W 高 H 连接法兰
mm mm D 螺栓中心圆直径 D1 螺栓
50 280 245 300 165 125 4xM16
80 370/225 280 300 200 160 8xM16
100 370/250 300 345 220 180 8xM16
150 500 335 445 285 240 8xM20
200 550 386 476 340 295 8xM20
