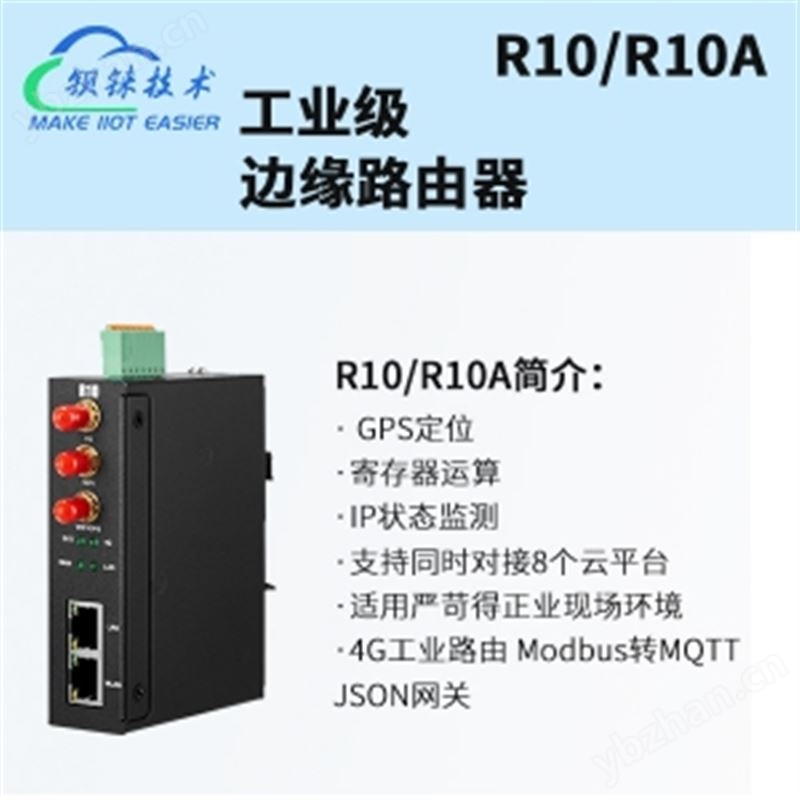

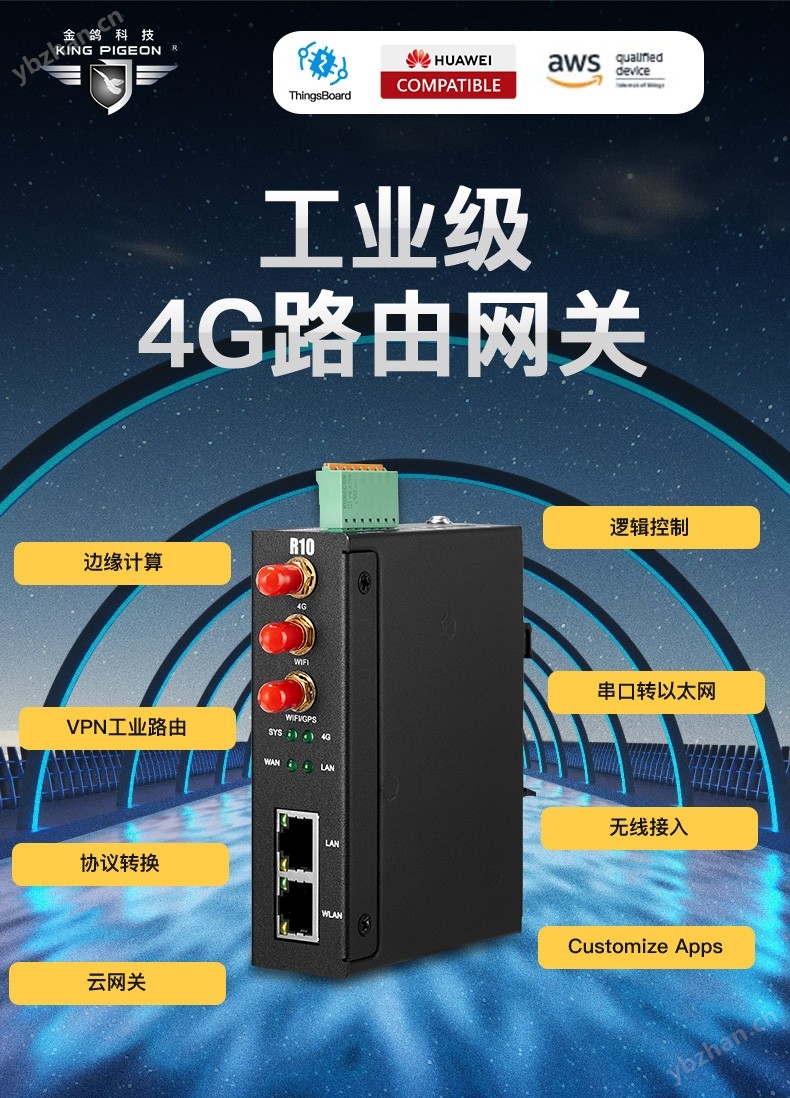

产品简介
R10A高性能工业级边缘计算蜂窝网路由器采用高性能32位处理器，基于Linux系统开发。该边缘计算路由器支持GSM/GPRS/GDGE/WCDMA/HSPA+/LTE等2G/3G/4G网络，通过无线连接为设备提供高速无线网带宽，并且它有联网断线自动监测、拨号失败自动重启、定时重启等功能以保证网络的稳定连接。同时该路由器内置短信控制、VPN、RS485/RS232串口等功能，可以对接多种终端设备。
特征：用户可以将采集到的寄存器数据进行加、减、乘、除和次方运算，这个功能可以进行一些较为复杂的公式运算。
如：巴歇尔槽流量换算公式：
。

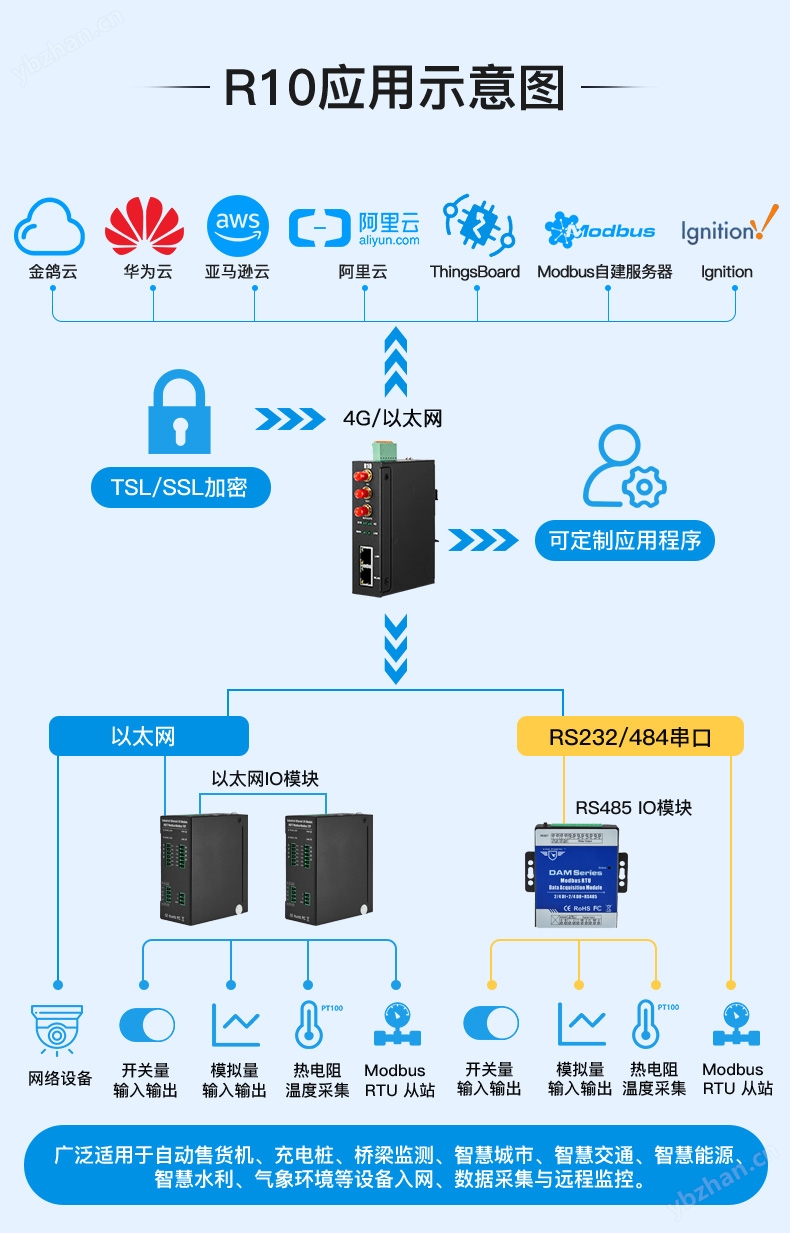

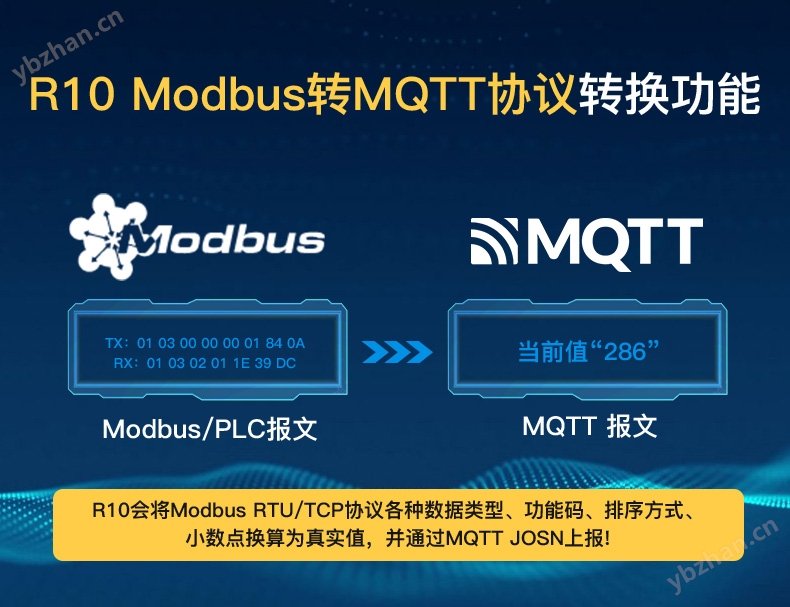

用户只需要一台R10A就能完成液位到流量的换算，还能将采集到的数据通过MQTT上报到平台，还能给现场的摄像头提供网络接入！大大降低了用户的成本！

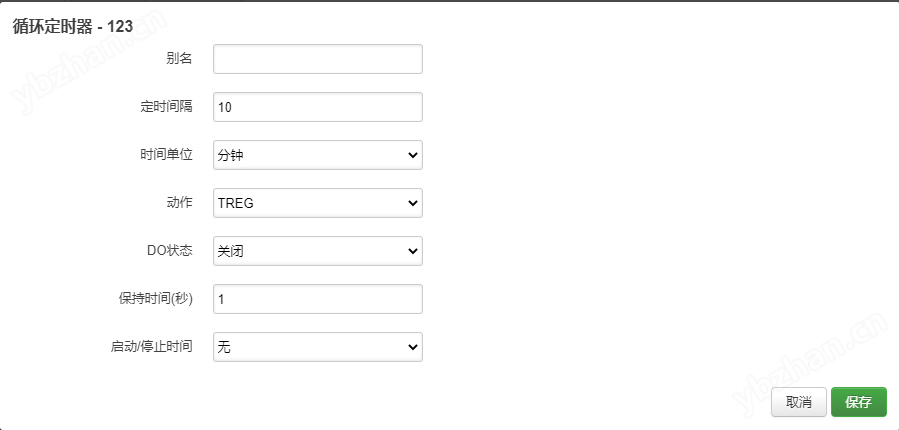

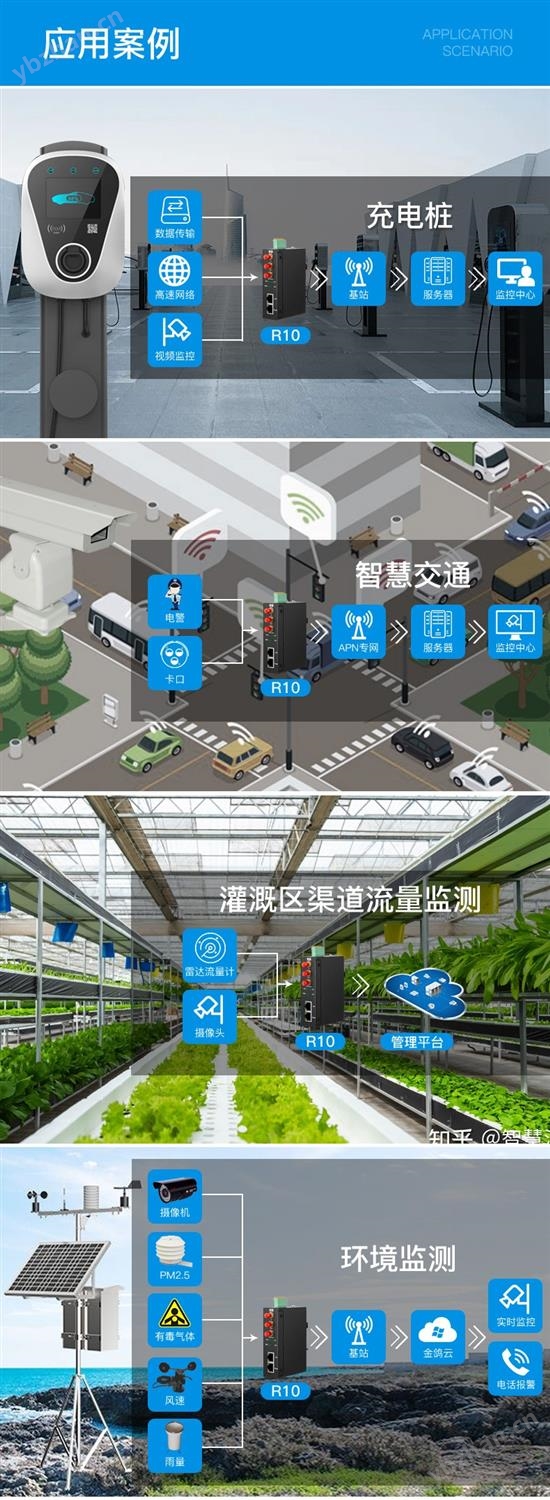

用户可以根据自己的需求定时累加寄存器的数值，如流量计的瞬时流量每秒累加一次变成了累积流量！非常适合水利、灌溉用户。
功能特点
支持数百种3G/4G无线模组，基本做到即插即用；
宽电压设计：DC9V~36V高压自动断电保护；
支持串口数据与TCP/UDP透明传输或者AT指令传输；
短信控制路由上线下线，短线通知路由状态；

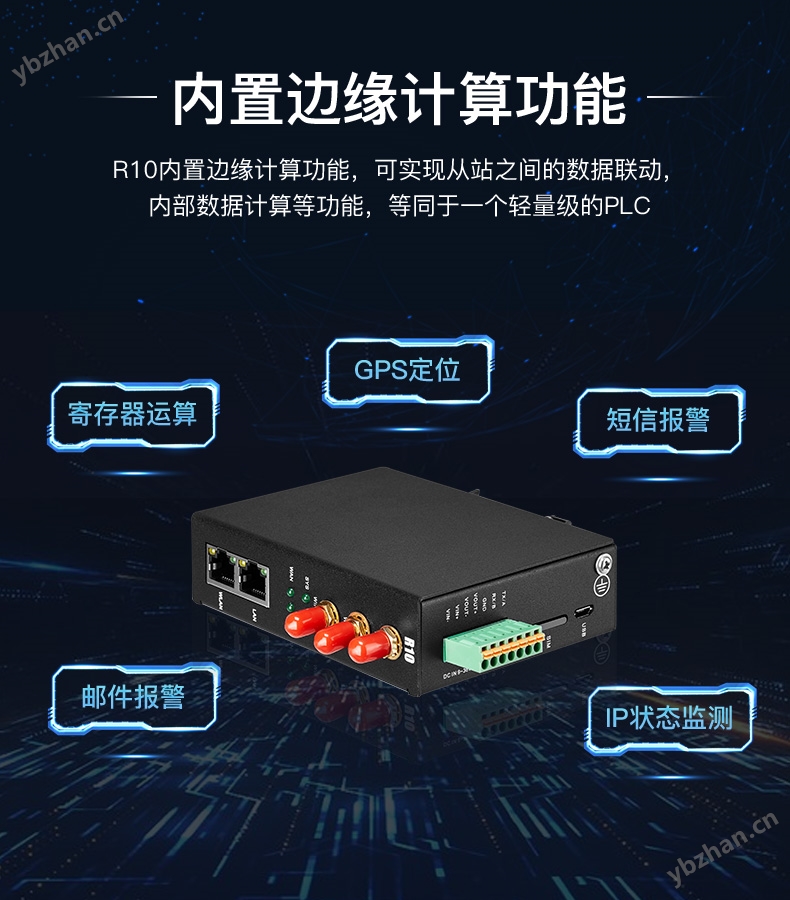

支持边缘计算；

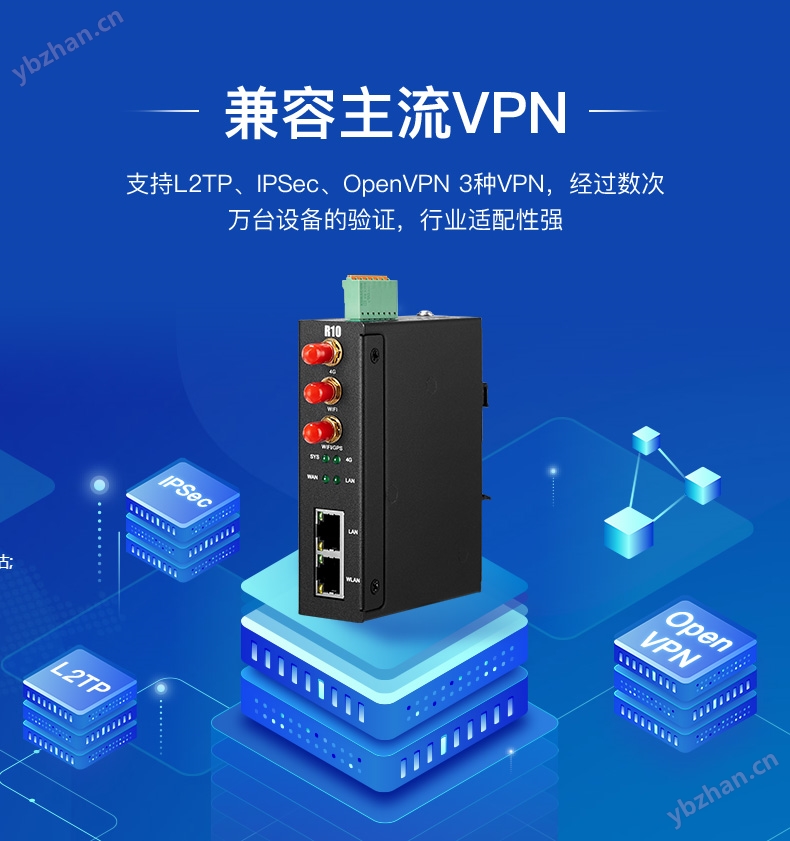

支持VPN安全隧道功能，包括PPTP、L2TP；
站点控制、端口映射、DMZ主机等功能；
软硬件看门狗防四级设计、保证设备稳定可靠运行；
联网断线自动检测、拨号失败自动重启、定时重启功能；

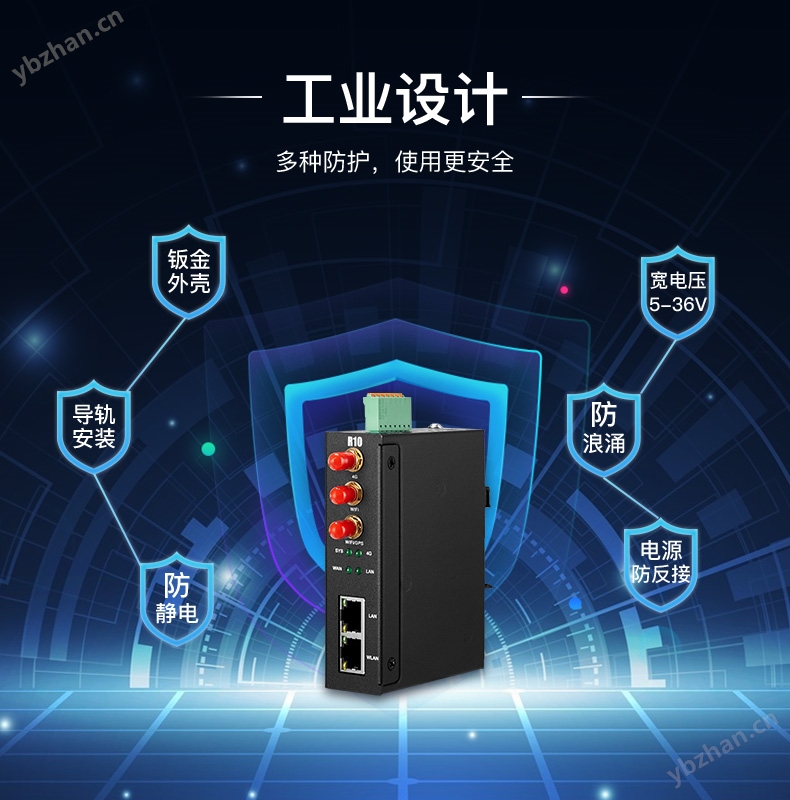

支持导轨式和壁式安装。

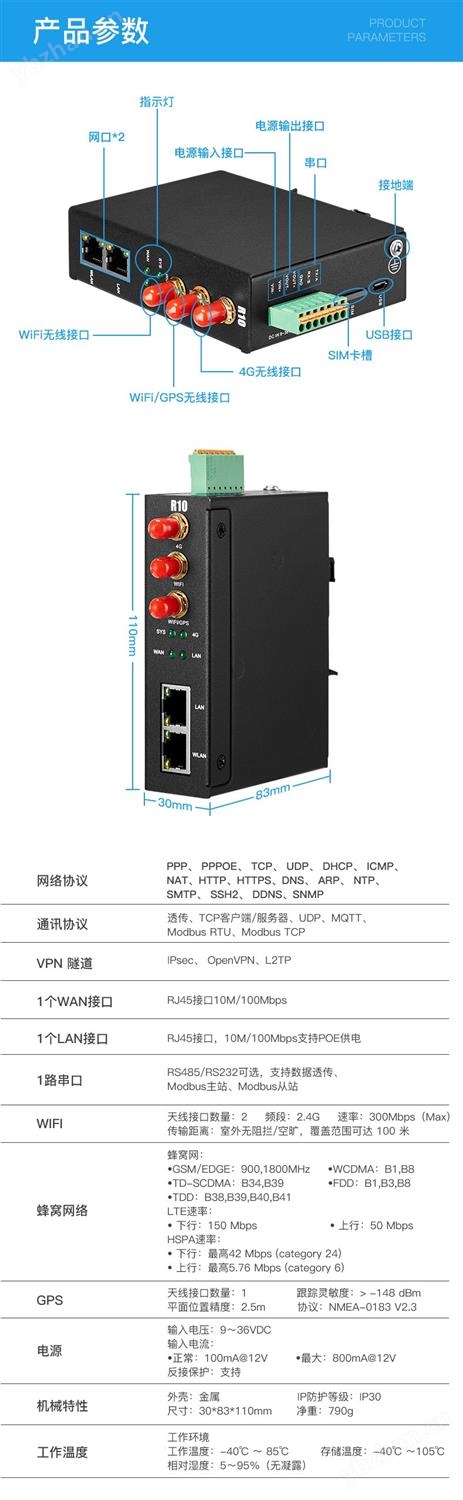

技术参数
| 分类 | 参数 | 描述 |
|
网络协议 |
|
ARP，DDNS，DHCP，DNS，HTTP，HTTPS，ICMP，PPP，PPPoE，SMTP，SNTP，SSL，TCP/IP，Telnet，UDP |
|
WAN接口 |
端口数量 | 1 |
| 端口规格 |
RJ45接口，10M/100Mbps， 自适应MDI/MDIX（注:在“标准路由模式”下为WAN功能，其他模式为LAN功能。） |
|
|
LAN接口 |
端口数量 |
1 |
| 端口规格 |
RJ45接口，10M/100Mbps，自适应MDI/MDIX |
|
|
串口 |
数量 | 1 |
| 类型 |
RS485(默认)或者RS232 |
|
| 波特率 |
110bps~128000bps |
|
| 数据位 | 7，8 | |
| 校验位 |
None，Even，Odd |
|
| 停止位 |
1，2 |
|
| 工作模式 |
指令模式，透传模式 |
|
| 串口保护 |
ESD接触: 8KV,浪涌: 4KV (8/20us） |
|
|
指示灯 |
SYS |
设备运行状态指示灯 |
| 4G |
蜂窝网连接状态指示灯 |
|
| WAN |
WAN口连接状态指示灯 |
|
| LAN | LAN口连接状态指示灯 | |
|
WIFI |
天线接口数量 | 2 |
| 天线接口类型 | SMA孔式 | |
| 协议 |
802.11a/b/g/n (mixed) |
|
| 模式 |
AP模式，客户端模式 |
|
| 频段 | 2.4G | |
| 信道 |
Channel 1-13 |
|
| 安全性 | Open、WPA、 WPA2 | |
| 加密 |
AES、TKIP、 TKIPAES |
|
| 连接数 |
32 (Max) |
|
| 速率 |
300Mbps (Max) |
|
| 传输距离 |
室外无阻拦/空旷，覆盖范围可达100米 |
|
| SSID广播开关 | 支持 | |
|
蜂窝网 |
天线接口数量 | 1 |
| 天线接口类型 |
SMA孔式 |
|
| 标准 |
GSM/GPRS/EDGE/UMTS/HSPA/LTE |
|
| 带宽 |
2G●GSM/EDGE: 850,900,1800,1900MHz |
|
|
3G●GSM/EDGE: 850,900,1800,1 900MHz UMTS: 850,900,2100MHz |
||
|
4G (E版本)●GSM/EDGE: 900, 1800MHz ●WCDMA: B1,B5,B8 ●FDD: B1,B3,B5,B7,B8,B20 ●TDD: B38,B40,B41 |
||
| LTE速率 |
●下行: 150 Mbps ●上行: 50 Mbps |
|
| HSPA速率 |
●下行:42 Mbps (category 24) ●上行:5.76 Mbps (category 6) |
|
| GPRS/EDGE速率 |
上行/下行236 kbps (Class 10/12)（注:需要订购不同的网络制式请联系金鸽业务代表。） |
|
|
SIM接口 |
数量 | 1 |
| 规格 |
标准自弹式接口，持1.8V/3V SIMUIM卡 |
|
| 保护 |
内置15KV ESD保护 |
|
|
GPS |
天线接口数量 | 1 |
| 天线接口类型 | SMA | |
|
孔式跟踪灵敏 |
> -148 dBm |
|
| 平面位置精度 |
2.5m |
|
| 协议 |
NMEA-0183 V2.3 |
|
| 系统 | 处理器 |
MIPS CPU,主频580Mhz |
| 存储 | 64Mbits SPI Flash | |
| 内存 | 1024Mbits DDR2 | |
|
电源需求 |
输入电压 |
7~35VDC |
| 输入电流 | ●正常: 50mA@12V ●: 150mA@1 2V |
|
| 连接方式 |
2PIN接线端子 |
|
| 反接保护 |
支持 |
|
| 机械特性 | 外壳 | 金属 |
| IP防护等级 |
IP30 |
|
| 尺寸 |
110x83x30mm |
|
| 净重 |
280g |
|
| 工作环境 | 工作温度 |
-40°C~ 85°C |
| 存储温度 |
-40°C ~ 105°C |
|
| 相对湿度 | 5~95% (无凝露) | |
| 安规认证 |
EMI: |
EN 55022: 2006/A1: 2007 |
|
EMS: |
IEC(EN)61000-4-2(ESD) IEC(EN)61000-4-3(RS) IEC(EN)61 000-4-4(EFT) IEC(EN)61000-4-5(Surge) IEC(EN)61 000-4-6(CS) IEC(EN)61000-4-8 |
R10A边缘计算网关选型表
| 型号 |
WAN口 |
LAN口 | WIFI | 4G | GPS |
RS485/RS232 |
| R10 | 1 |
1 |
支持 | 支持 | 可选 | 可选，默认RS485 |
| R10A | 1 | 1 | 支持 | 支持 | 可选 | 支持Modbus RTU |
| R10A-W（ModBus转WiFi） | 1 | 1 | 支持 | X | 可选 |
支持Modbus RTU |
