DM-7310智能通讯无线采集器
一、产品概述

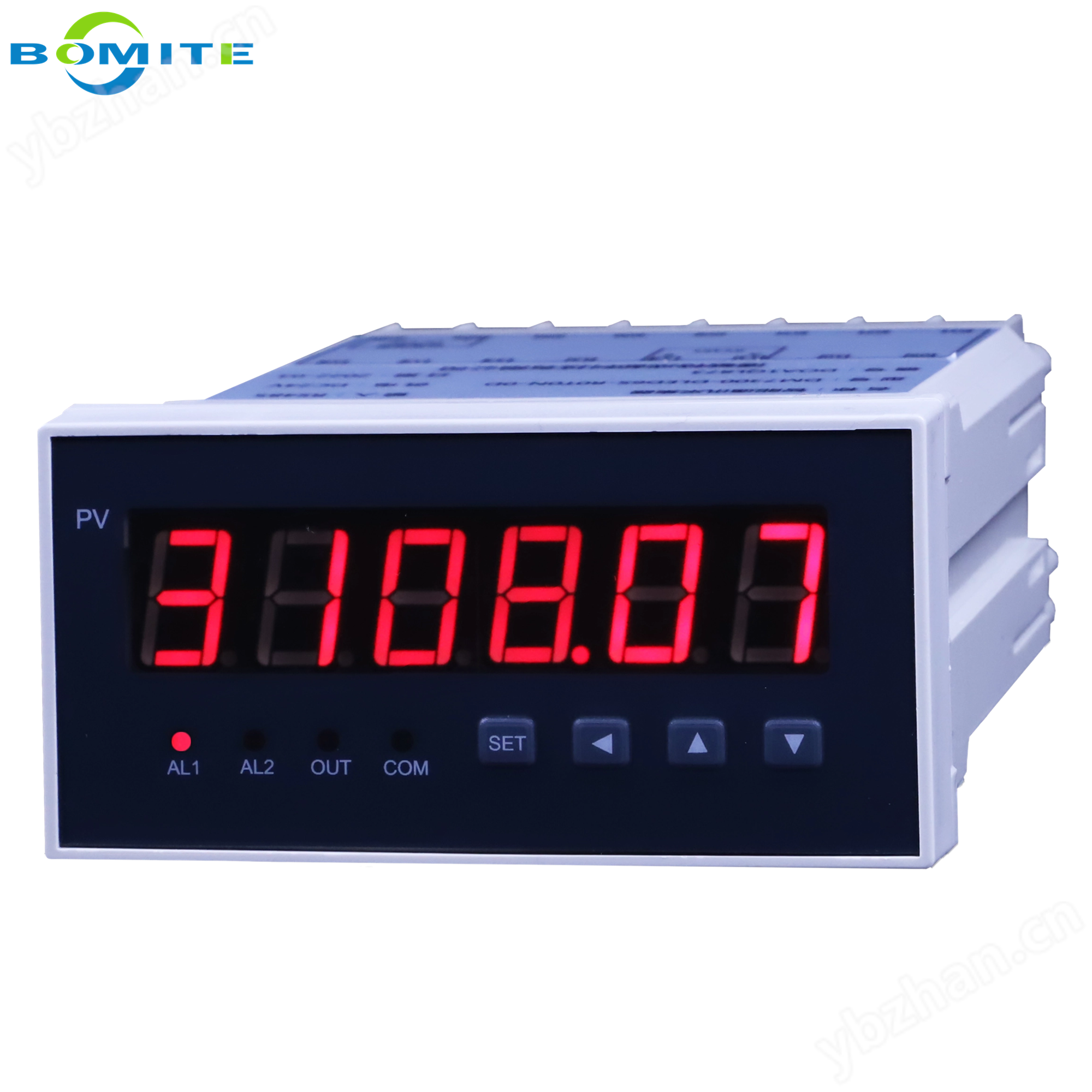

DM7310智能通讯采集器采用先进的微电脑技术及芯片,性能可靠，抗干扰能力强, 通过通讯接口与现场设备的通讯接口（包括有线RS232/485、无线433M、GPRS信号等）连接，通讯数字形式取得各数据，确保数据快速准确的传输到该采集器上，并对各数据值进行巡回检测、报警控制、变送输出、数据输出及通讯传给其他设备，单通道数据采集器采用单排六位数码管显示数据值。可定制特殊通讯协议。
二、功能特点
六位数码管/宽温中英文液晶显示。
带按键方便用户现场调试设置。
输入可选 RS485/232/TTL 、可扩展无线433M、 GPRS 信号等，数字传输不损失精度。
输入可以设置为主站从站，寄存器位置、数据类型等可以设置。
可选电压/电流变送输出、继电器报警输出。
可配通讯接口，每个接口都可以独立设置互不影响。
隔离防雷 RS485 接口， 输出标准 MODUBS-RTU 通讯协议。
三、主要技术指标
7310智能通讯无线采集器
四、端子接线

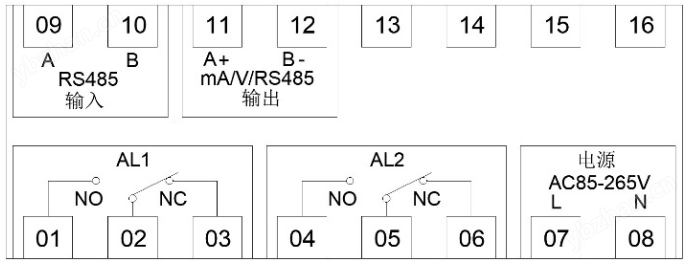

160*80端子接线图

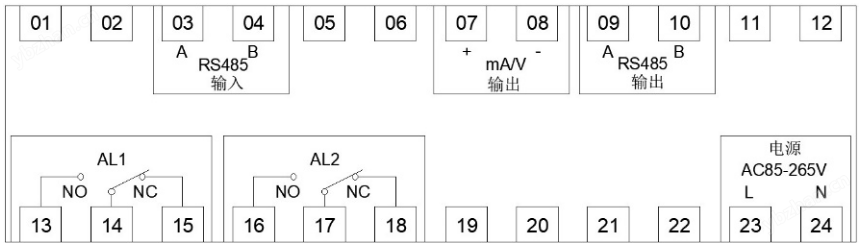

96*48接线端子
说明：以产品上的端子接线图为准。按用户要求
RS485 输入接口是与现场设备连接的通讯接口，输出接口是与计算机连接的通讯接口。
带变送/继电 器 输出功能的产品，端子以采集器上的接线图为准。
五、产品选型
智能通讯采集器 DM7310-□□-□□□-□□()
①② ③④⑤ ⑥⑦⑧
|
①规格尺寸 |
②输入接口 |
③继电器输出 |
|||
|
代码 |
外形尺寸 |
代码 |
接口类型 |
代码 |
继电器数量 |
|
A D T L |
盘装160×80×125 盘装96×48×110 导轨DIN35安装 其他特殊尺寸 |
S R T N |
RS485 RS232 TTL电平 特殊接口 |
R0 R1-4 |
无继电器 1-4继电器 |
|
④变送输出 |
⑤通讯输出 |
⑥馈电输出 |
|||
|
代码 |
输出信号 |
代码 |
输出类型 |
代码 |
输出电压 |
|
T0 T1 T4 |
无输出 mA输出 V输出 |
N S R |
无通讯 RS485 RS232 |
0 1 2 5 |
无馈电 DC12V DC24V DC5V |
|
⑦供电电源 |
⑧备注 |
||||
|
代码 |
电压范围 |
无备注可省略 |
|||
|
A D |
AC85~265V(50~60HZ) DC10~30V |
|
|||
备注：1、选型时根据接线图选择功能，因接线端子数量有限，同一组端子上只能选择一种功能，
2、选型必须完整，没有选到的功能也要填上代码。
选型举例：DM7310-DS-R2T0S-0A ； DM7310-AS-R4T1S-2A。
六、通讯说明
该产品带多个独立串口，每个串口独立的波特率等参数，各串口独立工作。RS485标准通讯距离1.5km，可以挂接多个从机。RS232标准通讯距离15m，只能挂接一个仪表。RS232接口的TXD、RXD、GND分别接计算机串口的第2、3、5管脚。串口数据格式为1个起始位﹑8个数据位﹑1个停止位，校验位可设置。
(1)通讯输入：

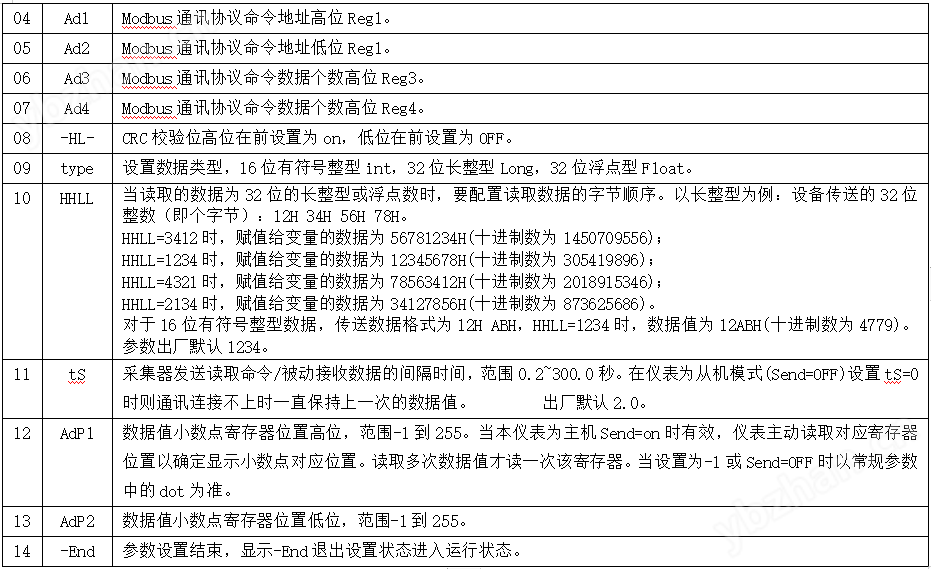

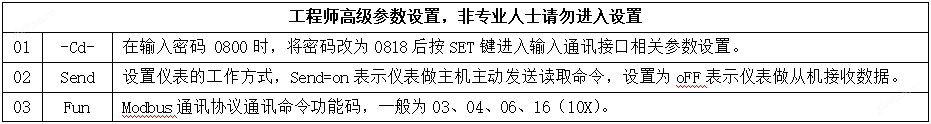

产品的接口，该接口(RS232、RS485、无线通讯、GPRS)与现场设备的通讯连接，通讯协议与现场设备一致。与这个通讯接口连接的现场设备通讯地址要统一。 同一线路上波特率要一致。除了通讯地址波特率小数点位置外，其他相关参数设置如下
(2)通讯输出：
输出接口为从机，采用标准Modbus-RTU通讯协议，使用其中的03、04功能号。寄存器4x000为测量值，寄存器4x1024为测量值的单精度浮点数类型，执行标准IEEE754，例如0x42CAFBCF对应101.4918。
七、报警说明
该仪表可带多个继电器，通道有两组报警点可以设置设置上限、下限、关闭报警方式，并且采用设置报警复位值方式避免继电器频繁动作。当某个继电器处于报警状态时，对应的继电器常开触点闭合，对应指示灯亮。
上限报警HH：测量值高于AL报警值则处于报警状态，测量值低于AL-Ay(报警值-回差值)后，解除报警状态；
下限报警LL：测量值低于AL报警值则处于报警状态，测量值高于AL+Ay(报警值+回差值)后，解除报警状态；
关闭报警oFF：禁止报警。
八、变送输出
仪表可把测量值变送输出为标准信号，输出形式由“bS”参数确定，测量值变送范围由“bS-L”及“bS-H”参数确定。如温度信号要求0℃时输出4.0mA,400℃时输出20.0mA，则bS=4-20,bS-L=0.0，bS-H=400.0。那么仪表显示200.0℃时，输出12.0mA。
九、质保
如属厂方制造质量问题，在仪表出厂日起，由厂方免费修理，如果是由于保管及使用不当而造成损坏，修理时收成本费。保修期十八个月。
