DM-KM3S1智能通讯转换器
一、二主一从通讯转换器概述
DM-KM3S1智能通讯转换器是一款支持三路RS485主站通信，一路RS485/232从站数据交换的通信设备，此设备主要用于解决多个主站与从站进行通信时造成的数据时序冲突问题，从而实现多个主站同时通信；
例如PLC、计算机、触摸屏人机界面三个主机都需要采集多通道温度巡检仪的测量温度数据
。转换器分实时型和缓存型两种可设置出厂默认为实时型。转换器内部有带有四个独立串口可同时工作的CPU，智能分时控制对COM1发送数据。受分时时序控制限制，COM2/3/4通讯间隔时间不能太短，建议设置为500mS以上
(即需要软件工程师调整主站通讯间隔)。
实时型工作原理：三个连接主机的COM2/3/4收到完数据串后排序，把先收完的数据下发到COM1到从站，从站接收完成后返回数据串，CPU再把数据返回给主机；在此期间有主机串口处于等待中。返回主机完成后，再根据排序把下一组数据下发到COM1到从站。优点：实时透明传输，不受数据缓存限制，不受从机数量限制（每组数据不超过150byte），不用上电学习。缺点：相比缓存型响应慢。建议主站的读取间隔建议不低于400mS。
缓存型工作原理：仪表上电工作后，连接主站的COM2/3/4将收到的数据串数组存储在缓存中，接从站的串口COM1依次发送给从站，收到的数据串也对应存储在对应缓存中；此时数据不主动回传给主站。当主站再次发送数据串后，对比缓存中的数据串组，有对应一致的数据串且有接收缓存数据时，转换器把接收缓存发送给主站。因此转换器上电5～30秒进行识别学习后才能进入正常工作。由于数据存储在转换器CPU缓存中，受RAM空间限制，每个COM口最多16组通讯数据串，每组数据串不超过150byte。优点：上电学习后主站通讯会实时响应；缺点：从机数量受限且主站发送数据串不能超过16组。由于是依次发送给从站，主站的读取间隔建议不低于200mS。
二、功能特点
支持三个RS485主机设备与从站设备同时通讯。
透明传输、无通讯协议限制要求。
各串口分别设置波特率校验位等串口格式。
实时型工作模式从机数量/命令数据串条数不受限制，超过 8 个建议用 R S485 集线器隔离器提高可靠性。
缓存型工作模式响应快，从机建议不超过4个。
DCDC隔离，光耦隔离，防雷 RS485 接口，各个接口互相隔离。宽电压DC9-36V电源供电，电源反接保护设计。
中英文界面、带按键显示方便用户现场调试设置
DIN35 导轨安装方式。

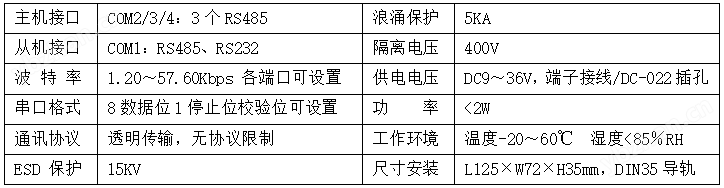

三、主要技术指标

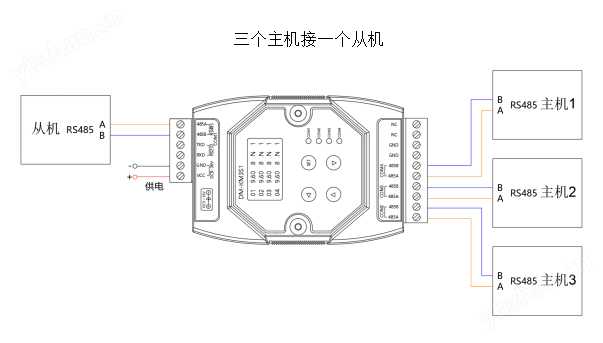

四、 二主一从通讯转换器端子接线

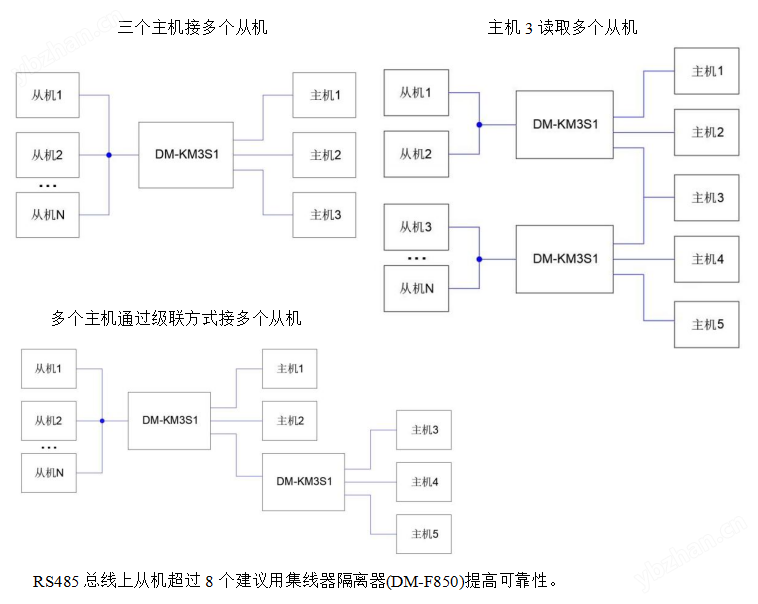

五、应用举例
六、质保
如属厂方制造质量问题，在仪表出厂日起，由厂方免费修理，如果是由于保管及使用不当而造成损坏，修理时收成本费。保修期十八个月。
