一、概述

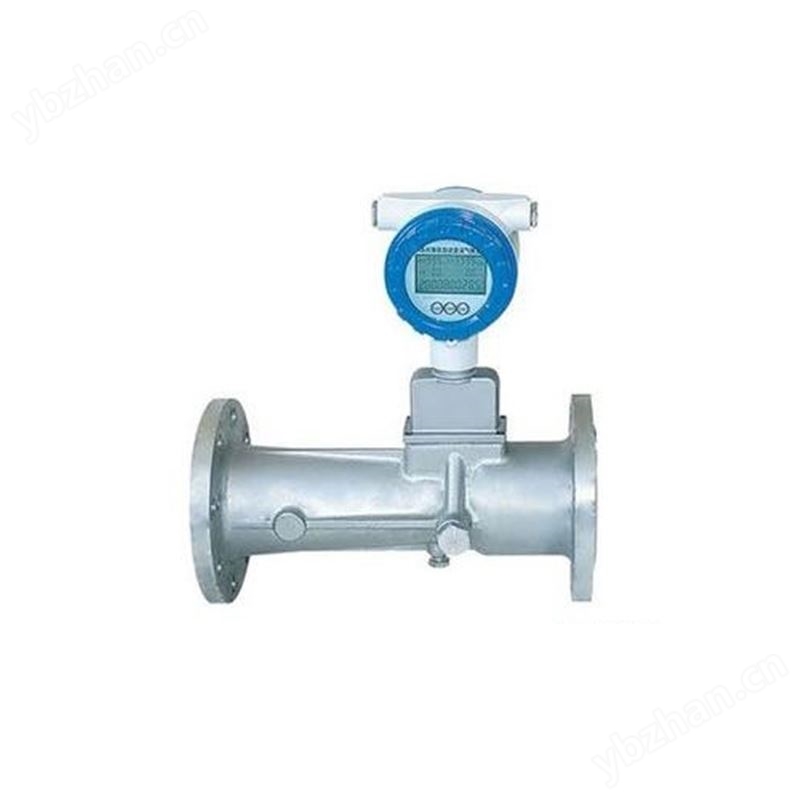

LUY系列旋进旋涡流量计是本厂自行设计开发的，具有国内水平的新型气体流量仪表。是利用流体旋涡的进动现象，采用压电晶体作传感元件，结合微机技术设计而成。该项技术，产品已通过省级新产品鉴定。产品广泛应用于石油、化工、电力、冶金、城市供气等行业测量各种气体的流量，是目前油田和城市天然气输配计量和贸易计量的产品。
二、产品特点
● 无机械可动部件，耐腐蚀，稳定可靠，寿命长，长期运行无需维护；
● 采用的电脑芯片，集成度高，体积小，性能好，整机功能强；
● 采用专用显示屏，显示位数多，可直接显示工作状态下的体积流量、标准状态下的体积流量、总量，以及介质压力、温度等参数。
● 采用EEPROM技术，各参数设置方便，并可保存400组流量数据；
● 脉冲、模拟信号输出，并具有RS485接口；
● 采用专用MODEM，通过电话网络可实现计算机远程集中管理。
LUY-BII智能型流量计集流量计、微电脑、压力、温度传感器于一体，采用内置式结构，使结构更紧凑，可直接测量流体的流量、压力和温度，并自动实时跟踪补偿和压缩因子修正；LUY-BIIS采用双检测技术有效地提高了信号检测强度，成功得抑制了由管线振动引起的干扰。
三、工作原理
流量传感器壳体剖面的型线类似文丘利管的型线，两头大中间小，入口侧的收缩段内有一组强制产生旋涡的导流叶片，出口侧有一个消除旋涡流的整流栅，使流体恢复轴向流动。当流体流入流量流量传感器时，入口处的导流叶片迫使轴向流动的流体旋转，并在收缩段内由于流体的加速流动使旋转流的中心产生旋涡流。这时，随着管截面的缩小，旋涡流集中在中心轴上，当旋涡流体进入扩散段时，由于流速减慢，旋转流体受到回流的作用，开始作二次旋转，旋涡流出现转折点（在这一点上流体的轴向速度分量为零），形成旋涡进动现象，故称旋进旋涡。检测元件测得该进动频率信号后，由二次仪表显示出流量总量、温度、压力等。
四、技术参数
| 序号 | 项 目 | 主要性能指标 | ||||||||
| 1 | 公称通径DN(mm) | 25 | 32 | 50 | 80 | 100 | 150 | 200 | ||
| 2 | 流量范围 (m3／h) |
1.2～10 | 2～25 | 4～60 | 10～150 | 30～450 | 60～900 | 135～2000 | 240～3600 | |
| 3 | 准确度等级 | 1.0级；1.5级(其相应的基本误差限为±1.0%； ±1.5%) | ||||||||
| 4 | 重复性(%) | <基本误差限的1/3 | ||||||||
| 5 | 过流量能力 | 流量的1倍 | ||||||||
| 6 | 工作压力(MPa) | PN1.6、2.5、4.0、6.4 | ||||||||
| 7 | 介质温度(℃) | －30～70 | ||||||||
| 8 | 压力损失(MPa) | △P=ρ／1.205 ×△PN | ||||||||
| 9 | 输出信号 方式 |
脉冲：低电平＜0．7V ；高电平VD—1V(VD一外供电电压) 模拟：4mA—20mA RS 485通讯接口 |
||||||||
| 10 | 表体材料 | 铝合金、不锈钢(>2.5MPa) | ||||||||
| 11 | 适用介质 | 气体 | ||||||||
| 12 | 环境条件 | 温度：-30℃～55℃ 湿度：5%～95% 大气压力：86 kPa～106kPa | ||||||||
| 13 | 供电方式及功耗 | 普通型 内供电3VDC功耗＜80μA 外供电6～24V DC功耗＜20mA |
智能型(压温一体化) 内供电3.6VDC功耗<200μA 外供电12～24V DC功耗<100mA |
|||||||
| 14 | 防爆等级 | 防爆标志：ExdⅡBT4；ExibⅡBT6(LUY-B1) | ||||||||
| 15 | 执行标准 | 产品标准： Q／FM 01-2002《LUY系列旋进旋涡流量计》 检定规程：JJG 198-1994《速度式流量计检定规程》 |
||||||||
五、产品选型
| 代号 | 口径 | 流量范围m3/h | ||
| LUY-25 | DN25 | 2．5～30 | ||
| LUY-32 | DN32 | 4．5～60 | ||
| LUY-50 | DN50 | 10～150 | ||
| LUY-80 | DN80 | 28～400 | ||
| LUY-100 | DN100 | 50～800 | ||
| LUY-150 | DN150 | 150～2250 | ||
| LUY-200 | DN200 | 360～3600 | ||
|
|
代号 | 功能1 | ||
| N | 无温压补偿 | |||
| Y | 带温压补偿 | |||
|
|
代号 | 输出型号 | ||
| F1 | 4-20mA输出（二线制） | |||
| F2 | 4-20mA输出（三线制） | |||
| F3 | RS485通讯接口 | |||
|
|
代号 | 功能2 | ||
| E1 | 1.0级 | |||
| E2 | 1．5级 | |||
| T | 常温 | |||
| P1 | 1．6Mpa | |||
| P2 | 2．5Mpa | |||
| P3 | 4．0Mpa | |||
| D1 | 内部3.6V供电 | |||
| D2 | DC24V供电 | |||
| B1 | 不锈钢 | |||
| B2 | 铝合金 | |||
