一产品 概述

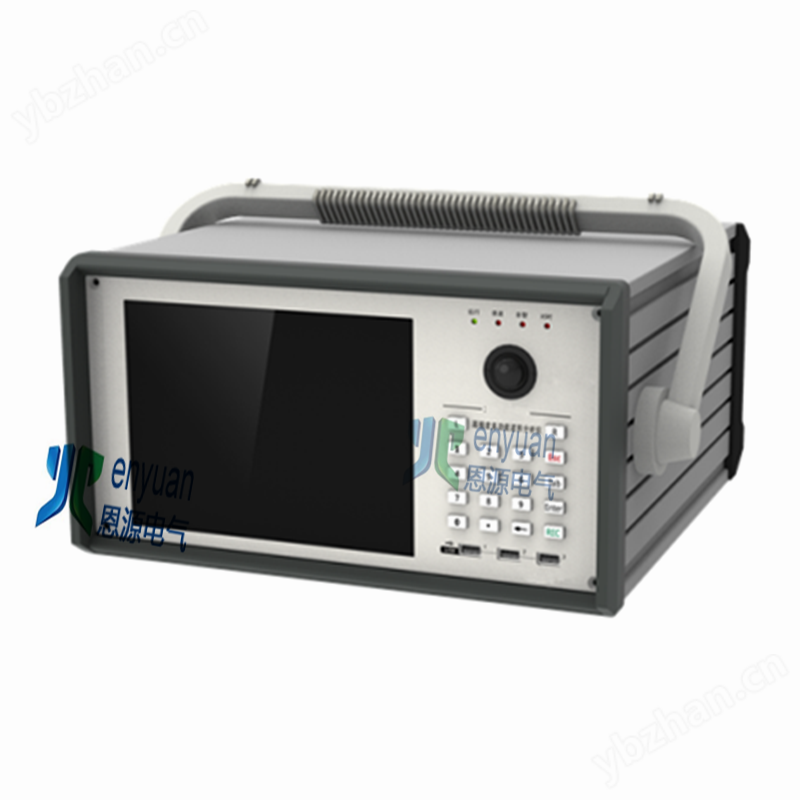

YELB600 电量波形记录仪 基于强大的 PowerPC 平台，采用大规模的 FPGA 技术结合高性能的嵌入式实时操作系统而设计的，能适应电力系统发展需求的动态故障记录与分析的装置。可广泛应用于各种电压等级的线路、发电机 - 变压器组、变压器等需要故障录波和状态记录、分析的场合。 符合以下主要标准： DL/T 553-2013 电力系统动态记录装置通用技术条件 ;GB/T 14598.301-2010 ：《微机型发电机变压器故障录波装置技术要求》。 GB/T 7261-2008 继电保护和安全自动装置基本试验方法 ;
二产品特 点
1. 多种录波启动方式
突变量启动录波
高越限启动录波
低越限启动录波
三五七次谐波启动录波
电流变差启动录波
频率变化率启动录波
频率高越限启动录波
频率低越限启动录波
正序高越限启动录波
正序低越限启动录波
负序越限启动录波
自产零序越限启动录波
自产零序突变启动录波
开关量启动录波
手动启动录波
2. 远程联机操作
具有 PC 端专用软件，可远程联机操作，可通过电脑查看波形、召唤录波文件、导出录波文件等
3. Vxworks+ubuntu 系统
上位机采用 ubuntu 系统，下位机采用 Vxworks 系统设计，不会感染病毒木马，保证了系统运行的安全及稳定。
4. 波形分析及剪辑
支持对波形进行剪辑
支持向量、序量、谐波、阻抗、功率、分周期分量等分析方法
可用公式编辑器实现自定义功能
三技术特点
1、 YELB600 电量波形记录仪 采用新型电路结构和 75000 门大规模可编程逻辑器件，集成度高，抗力强，系统运行稳定。
2、 基于强大的 PowerPC+X86 平台，采样速率 20kHz 可调，谐波分辨率高达 199 次，开关事件分辨率 0.05ms ；
3 、数据记录采用 A-B-C 段方式， A 、 B 、 C 段全部采用采样值记录，摒弃了传统的 D 、 E 低采样率和有效值记录段，提高了数据的可用性；
4 、支持长时间连续纪录，装置能以 1-5KHz 的采样值连续记录，记录数据以 7 天为周期刷新，数据保持时间只受通道数和存储器容量限制；
5 、不定长动态录波和故障测距，金属性短路的测距精度优于 2% ；
6 、启动判据种类齐全，在各种短路、接地故障和其它异常工况下灵敏启动录波；
7 、公式编辑器可生成各种电量及其导出量的波形图，并可动态观察其随时间变化的轨迹，真实地再现故障全过程；
8 、支持多种对时方式；
四技术参数
模拟量精度
交流电压（ PT ）通道精度见下表
|
输入电压 |
5.00V |
20.0V |
50.0V |
100.0V |
150.0V |
180.0V |
|
测量 wu 差 |
≤ 0.5 % |
≤ 0.5 % |
≤ 0.1 % |
≤ 0.5 % |
≤ 0.5 % |
≤ 0.5 % |
交流电流（ CT ）通道精度见下表
|
输入电压 |
0.50A |
1 .00 A |
2.5 0 A |
5.00 A |
25 .0 A |
5 0.0 A |
100A |
|
测量 wu 差 |
≤ 1 % |
≤ 1 % |
≤ 0.5 % |
≤ 0.1 % |
≤ 0.5 % |
≤ 1 % |
≤ 2 % |
直流电压通道精度见下表
|
输入电压 |
30V |
150V |
300V |
450V |
750V |
|
测量 wu 差 |
≤ 2 % |
≤ 1 % |
≤ 1 % |
≤ 0.5 % |
≤ 0.5 % |
