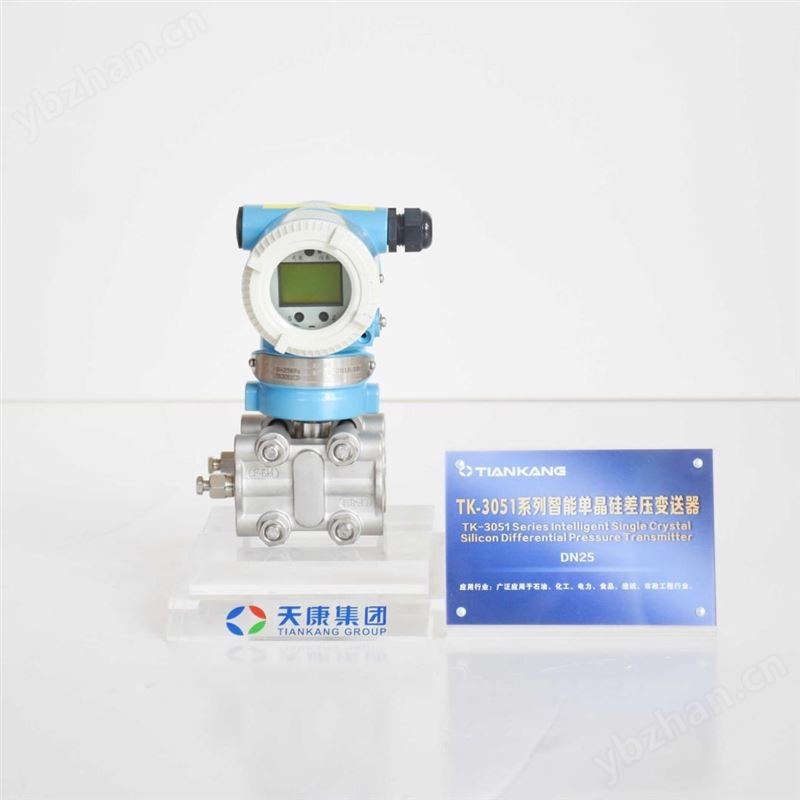

智能型压力变送器的主要作用把压力信号传到电子设备,进而在计算机显示压力其原理大致是:将水压这种压力的力学信号转变成电流(4-20mA)这样的电子信号压力和电压或电流大小成线性关系,一般是正比关系。所以,变送器输出的电压或电流随压力增大而增大由此得出一个压力和电压或电流的关系式压力变送器的被测介质的两种压力通入高、低两压力室,低压室压力采用大气压或真空,作用在δ元(即敏感元件)的两侧隔离膜片上,通过隔离片和元件内的填充液传送到测量膜片两侧。
智能型压力变送器参数:
3051GP型 | 压力变送器(含负压) | ||||||||
|
2
|
0-0.1~1KPa | |||||||
3
|
0-1~6KPa | ||||||||
4
|
0-6~40KPa | ||||||||
5
|
0-40~200KPa | ||||||||
6
|
0-0.16~1MPa | ||||||||
7
|
0-0.4~2.5MPa | ||||||||
8
|
0-1.6~10MPa | ||||||||
9
|
0-4~25MPa | ||||||||
0
|
0-6~40MPa | ||||||||
|
代号
|
功能 | |||||||
E
|
普通模拟型(输出:4~20mA) | ||||||||
G
|
常规智能型(输出:4~20mA) | ||||||||
S
|
标准智能型(输出:4~20mA带HART总线协议) | ||||||||
|
代
号
|
|
结 构 材
|
料 |
|
||||
法兰接头
|
排气/排液阀
|
隔离膜片
|
灌充液体
|
||||||
22
|
316不锈钢
|
316不锈钢
|
316不锈钢
|
硅
油
|
|||||
23
|
316不锈钢
|
316不锈钢
|
哈氏C-276
|
||||||
24
|
316不锈钢
|
316不锈钢
|
蒙乃尔
|
||||||
25
|
316不锈钢
|
316不锈钢
|
钽
|
||||||
|
代号
|
精度 | |||||||
Q1
|
0.2%FS | ||||||||
Q2
|
0.5%FS | ||||||||
|
代号
|
电气连接头 | |||||||
L1
|
M20X1.5内螺纹 | ||||||||
L2
|
1/2NPT内螺纹 | ||||||||
|
代号
|
附加选项 | |||||||
M1
|
0~线性指示表头 | ||||||||
M3
|
数字显示表头 | ||||||||
B1
|
2″管装弯支架 | ||||||||
B2
|
墙装/板装弯支架 | ||||||||
B3
|
2″管装平支架 | ||||||||
D0
|
泄放阀在压力室中部 | ||||||||
D1
|
侧面泄放阀在压力室上部 | ||||||||
D2
|
侧面泄放阀在压力室下部 | ||||||||
C0
|
1/2″锥管内螺纹接头 | ||||||||
C1
|
1/2″引压接头及后部焊接引压管φ14(供货时含C0) | ||||||||
C2
|
丁字形螺纹接头M20X1.5 | ||||||||
d
|
隔爆型EXd ⅡCT5 | ||||||||
I
|
本安型EXiaⅡ CT6 | ||||||||
1151GP 8 G 22 Q1 L1 M3B1D0C1 ← 选型举
|
