DM1096设备运行时间记录仪
一、工业设备时间记录仪概述

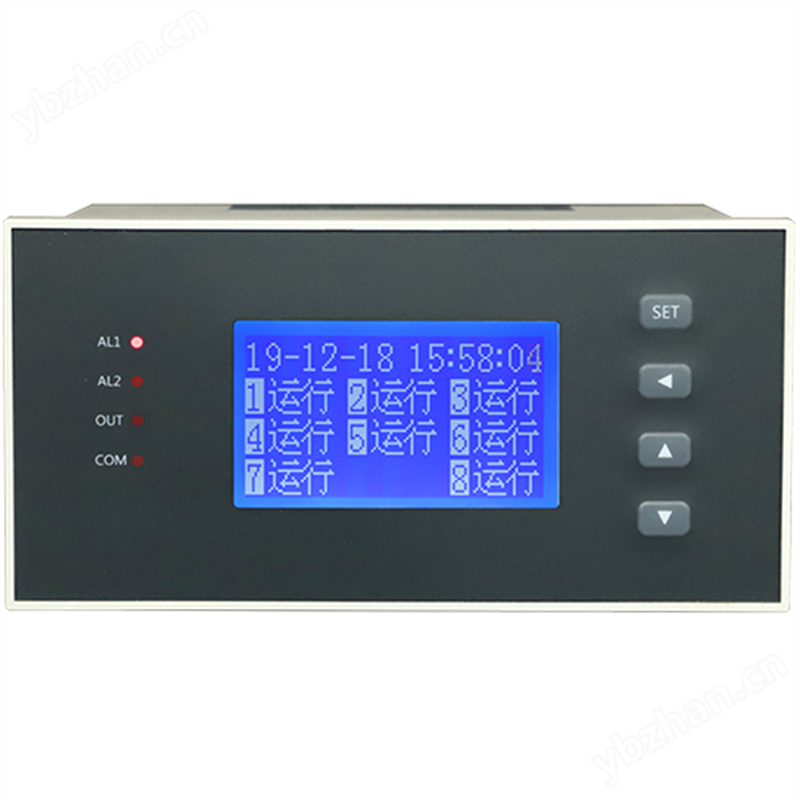

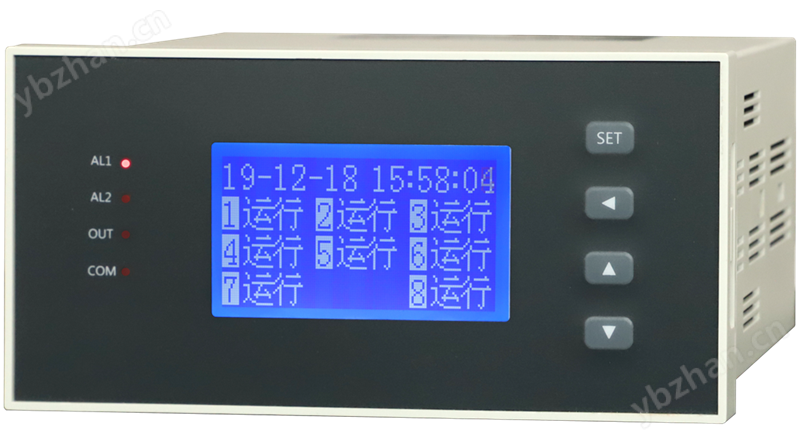

DM1096系列设备运行时间记录仪，采用先进的微电脑芯片及技术，对现场开关量信号、脉冲信号、TTL电平测量显示、存储及通讯，采用128*64宽温液晶显示，可带RS232或RS485的通讯接口与PLC，计算机等现场工业设备连接构成工业测控系统。设备运行记录仪具有多路输入，可同时对八台设备的开关机时间进行记录，并能根据系统时间把设备的运行时间、停止时间记录下来，通过按键可以查看每个通道的数据。每路可以记录2万组数据，数据包含开关量动作的时间（年月日）、状态，数据记录采用先进先出循环记录方式。
二、功能特点
宽温液晶直观显示状态、工作时间，中文界面。
记录每次动作时间、统计每天工作时间长度、仪表上电断电记录。
大容量存储器，每通道记录2万组数据。
可输入8路开关量信号，也可通过无线通讯接收远程信号采集器的数据信号。
内置硬件时钟、可充电电池，断电不影响时钟运行。
带通讯功能方便连接计算机。
宽范围电源电压供电。

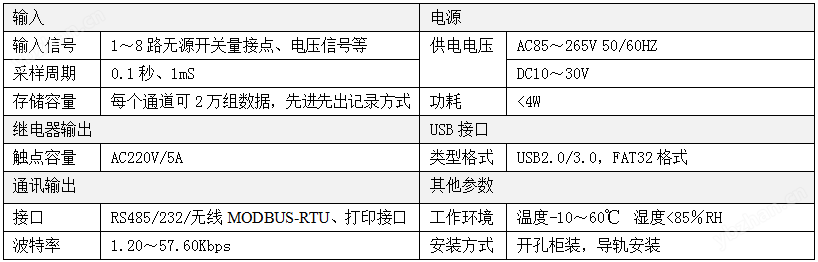

三、主要技术问题

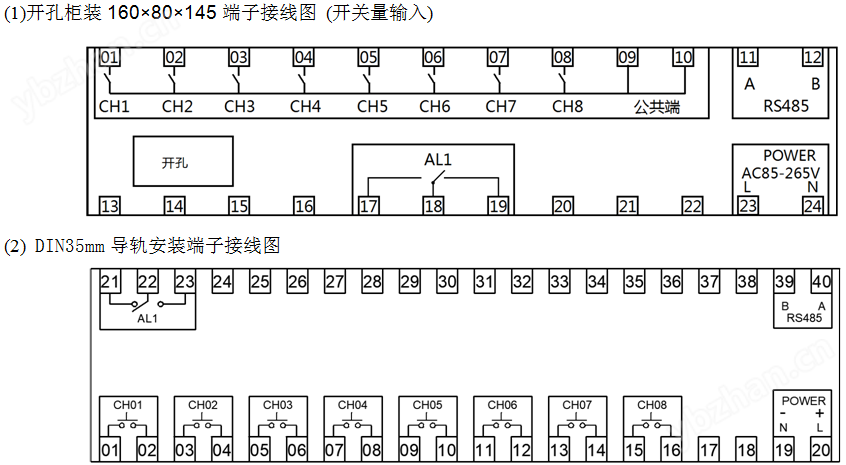

四、工业设备时间记录仪端子定义
五、产品选型
智能设备运行时间记录仪 DM1096-□□□-□□-□()
①②③ ④⑤ ⑥⑦
备注：1、选型必须完整，没有选到的功能也要填上代码。
2、无线输入时配DM7150无线开关量采集器。
选型举例： DM1096-AK08-R1N-A

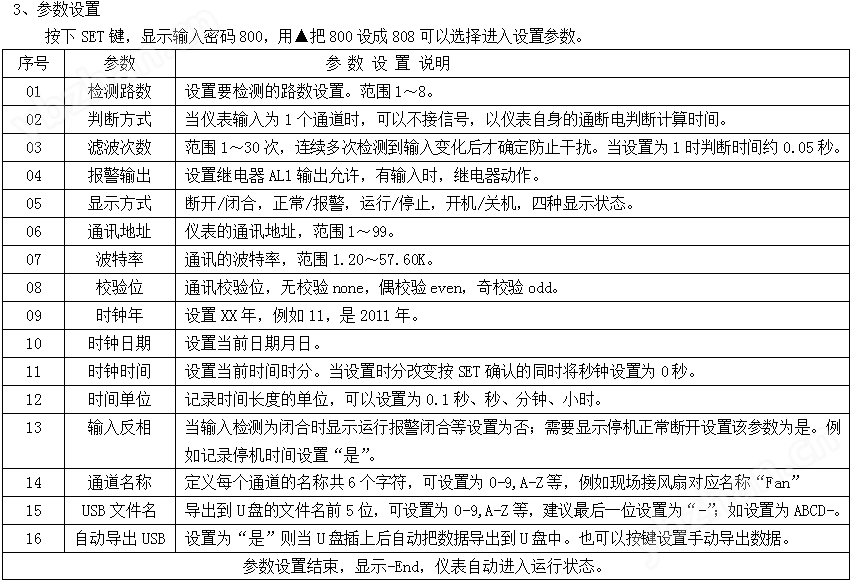

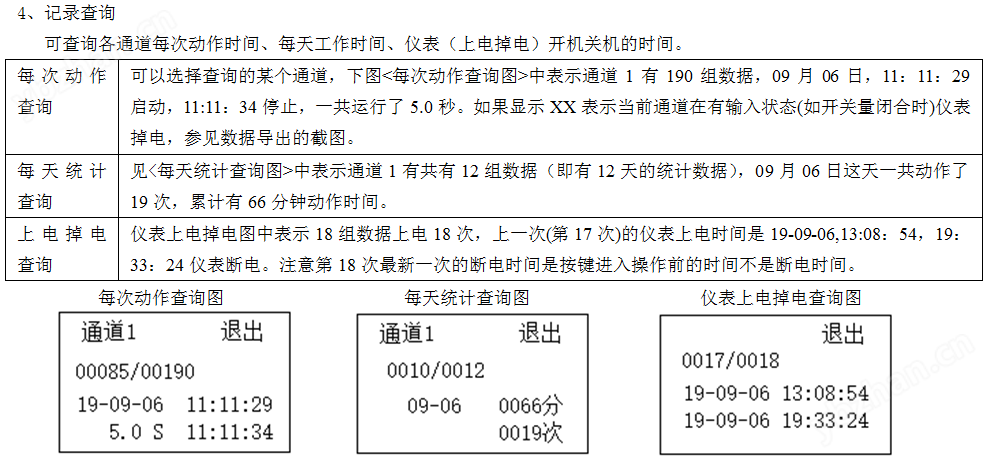

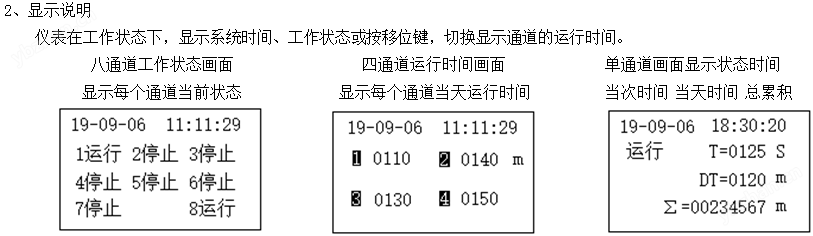

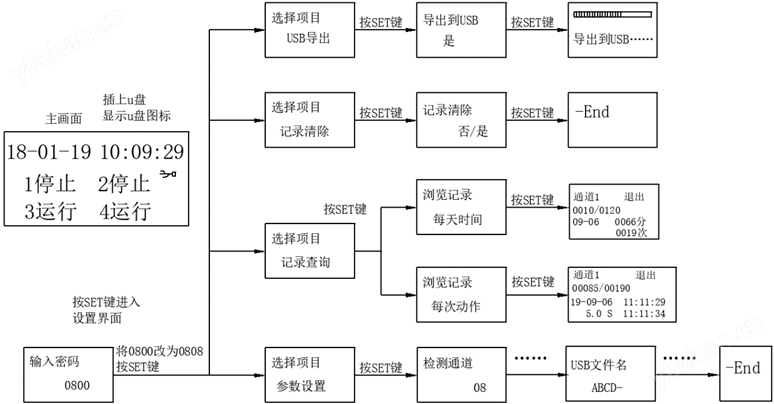

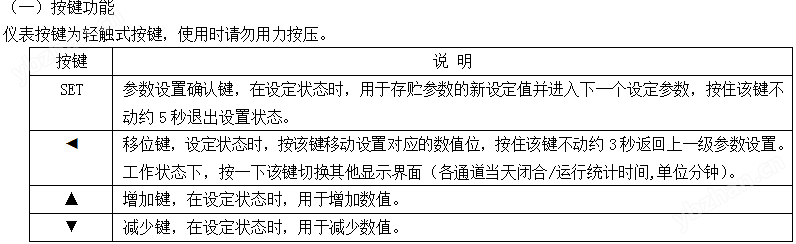

六、操作说明
六、数据导出

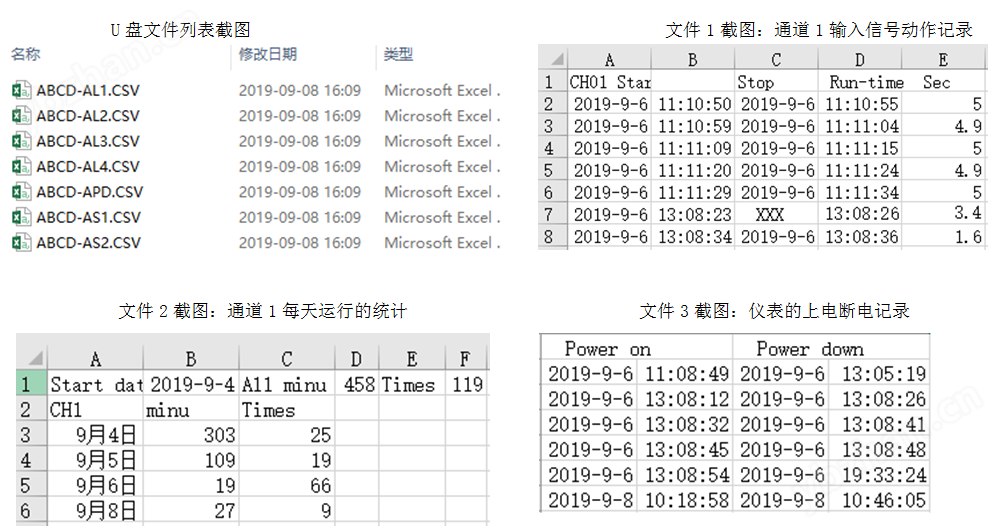

数据记录保存在仪表内部的存储器内，需要导出数据时，将U盘插上屏幕提示U盘符号。记录仪数据导出到U盘生成CSV文件，用Office软件中的Excel即可打开。

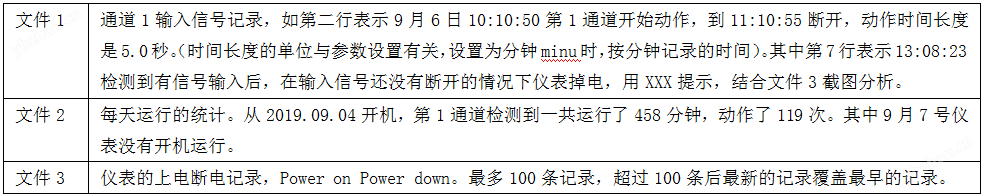

U盘需FAT或FAT32格式, U盘导出有故障时，需要格式化U盘，再重试一下。每通道生成两个文件以及仪表开关机时间记录。例如：文件名ABCD-AL2.CSV，其中ABCD-是参数设置的数据，A表示第一次导出（确保多次导出到U盘文件不被覆盖），L是表示输入动作记录列表，2表示第2通道。文件名ABCD-AS2.CSV，表示第2通道统计的每天工作运行时间长度。文件名PD.CSV是仪表的上电断电记录文件。
七、通讯说明
(1)本产品配RS232、RS485接口，直接与计算机通讯，RS485标准通讯距离1.5km，可以挂接多个仪表。RS232标准通讯距离15m，只能挂接一个仪表。RS232接口的TXD、RXD、GND分别接计算机串口的第2、3、5管脚。数据格式为1个起始位、8个数据位、1个停止位，校验位可设置。为避免通讯冲突，仪表都处于侦听方式。计算机按规定地址向某一仪表发出一个命令，然后等待一段时间，等候仪表回答，仪表收到正确命令后再发送出数据。发送结束后仪表又处于侦听方式。同一系统中，仪表地址不能相同，波特率要一致。

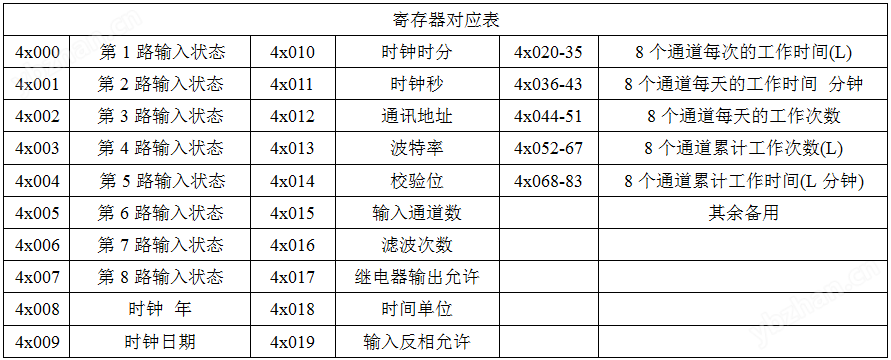

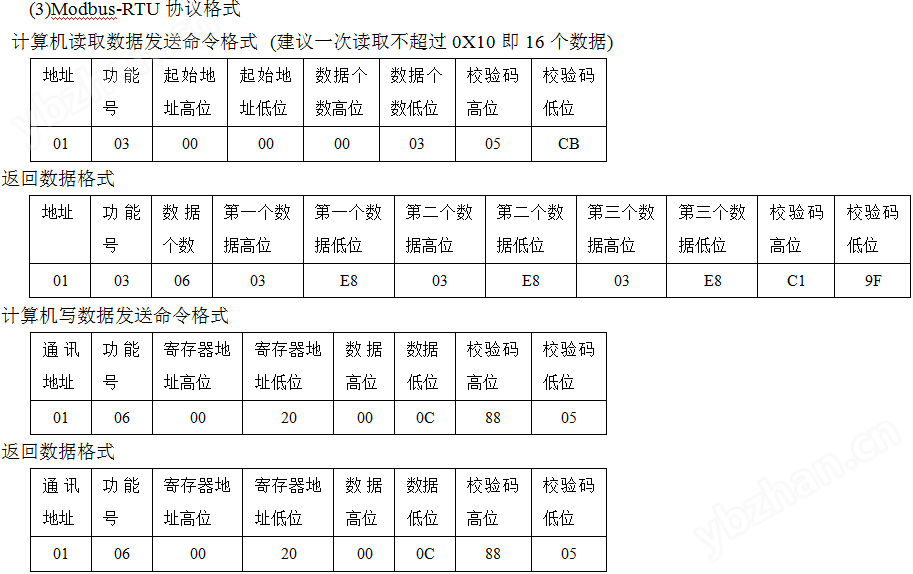

(2)采用标准Modbus-RTU通讯协议，使用其中的03、06功能号。在使用组态软件时，须选用的设备为modicon的PLC，Modbus-RTU地址型，功能号为3X或4X都可以，寄存器地址是从第一个开始，数据为整型16位，使用组态王软件寄存器从0001或0000开始（即4x001，4x000），别的组态软件有可能是从3x001或3x000开始。通讯为整数，需用户根据实际情况处理小数点位数。通讯传输数据为有符号的整型数据，用户编程建议定义有符号的整型数据即可。当数据大于0X8000时，数据取反加1即为负数的实际数值，例如通讯传输数据为0XFFFF，对应数据值为-1。对于长整型数据如累积量等，数据值=高位×65536+低位。组态时用户也可以选择数据类型为长整型（Long），系统自动计算出累积量。
九、质保
如属厂方制造质量问题，在仪表出厂日起，由厂方免费修理，如果是由于保管及使用不当而造成损坏，修理时收成本费。保修期十八个月。
