1 、测量原理
导波雷达是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆式或杆式探头传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。
反射的脉冲信号沿缆式或杆式探头传导至仪表电子线路部分，微处理器对此信号进行处理，识别出微波脉冲在物料表面所产生的回波。正确的回波信号识别由脉冲软件完成，距离物料表面的距离D与脉冲的时间行程T成正比：
D=C×T/2
其中C为光速
因空罐的距离E已知，则物位L为：
L=E-D
通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于4－20mA输出。

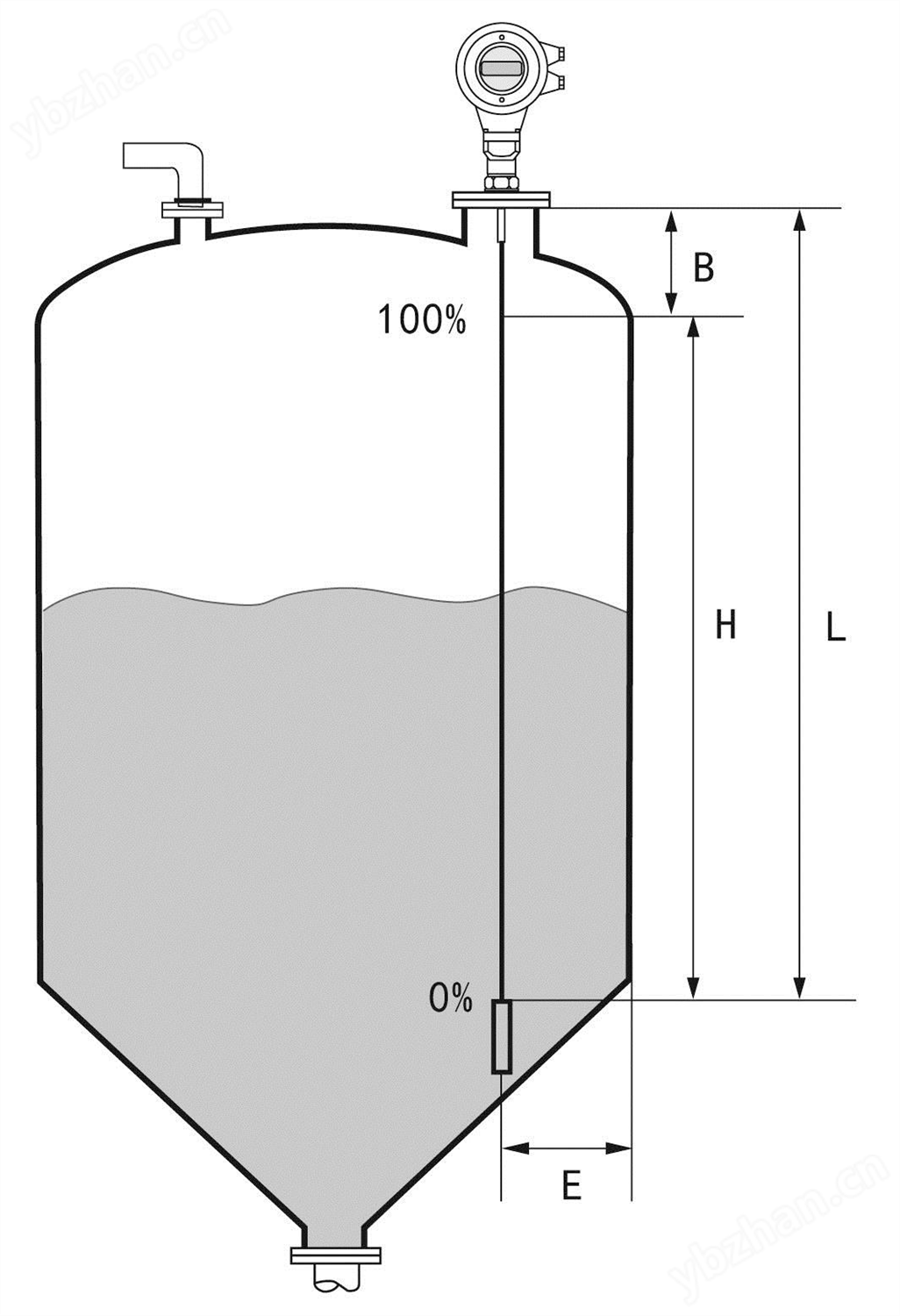

l 测量范围：
说 明：
H---- 测量范围
L---- 空罐距离
B---- 顶部盲区
E---- 探头到罐壁的最小距离
顶部盲区是指物料料面与测量参考点之间的最小距离。
底部盲区是指缆绳部附近无法精确测量的一段距离。
顶部盲区和底部盲区之间是有限测量距离。
注 意：
只有物料处于顶部盲区和底部盲区之间时，才能保证罐内物位的可靠测量。
