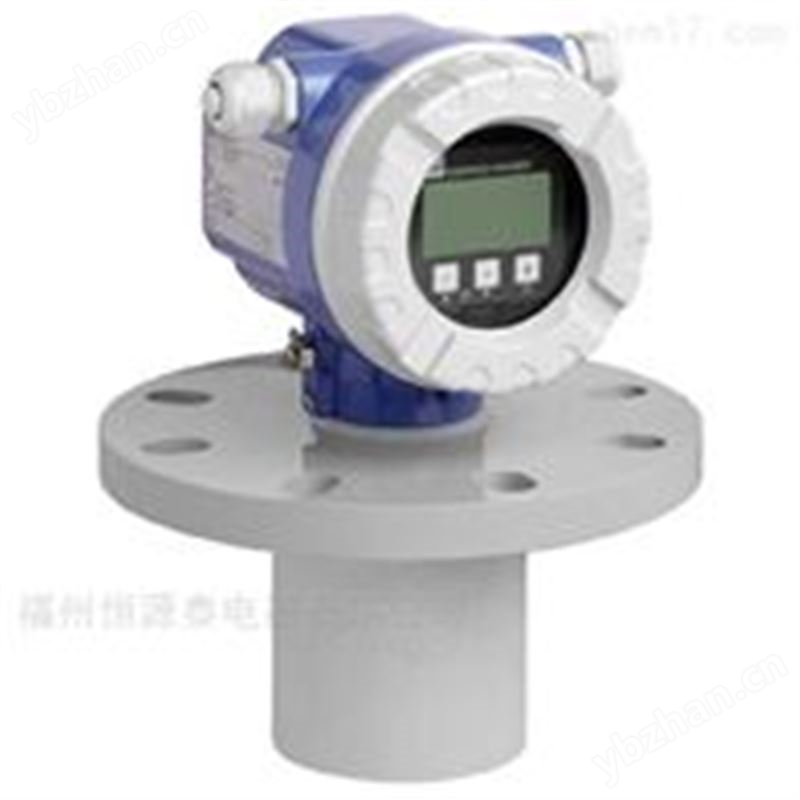

FMU43-APG2A3德国E+H超声波物位变送器FMU41-ARB2A4
应用
• 液体、浆料、污泥和固料的连续非接触式物位测
量
• 通过4...20 mA 实现系统集成
• 大测量范围：
- 1½" 传感器：
5 m (16 ft)：液体
2 m (6 ft)：固体
- 2" 传感器：
8 m (26 ft)：液体
3.5 m (11 ft)：固体
优势
• 调试快速、简便：
通过引导式菜单进行现场操作，带四行纯文本显
示，七种操作语言可选
• 包络线现场显示，简便进行仪表诊断
• 线性化功能( 多32 点) 可以将测量值转换成
为长度、体积或流量参数
• 非接触式测量方式，降低了维护需求
• 可以通过G 1½" 或1½" NPT 螺纹安装
• 内置温度传感器，对因温度改变导致的声速变化
进行补偿
| FMU40-ANB2A4 |
| FMU40-ARB2A3 |
| FMU41-ARB2A2 |
| FMU41-ARG2A2 |
| FMU41-ANB2A4 |
| FMU41-ANB2A3 |
| FMU43-APG2A2 |
| FMU43-AKG2A2 |
| FMU43-APG2A2 |
| FMU42-APB2A22A |
| FMU40-ARB2A4 |
| FMU40-ANB2A2 |
| FMU40-ANB2A3 |
| FMU41-ARB2A3 |
| FMU41-ARG2A3 |
| FMU42-APB2A22A |
| FMU42-APB1A32A |
| FMU43-APG2A3 |
| FMU43-AKG2A4 |
| FMU43-AKD2A2 |
| FMU44-AGG2A22A |
| FMU44-AHG1A22A |
FMU43-APG2A3德国E+H超声波物位变送器FMU41-ARB2A4
行程时间原理
传感器直接向物料表面发射超声波脉冲信号。脉冲信号在物料表面发生反射，反射信号被传感器
接收。仪表测量并计算发射与接收脉冲信号的时间差t。基于时间差t ( 和声速c) 计算传感器膜片
与物料表面间的距离D：
用户输入的空罐高度(E) 已知时，物位(L) 的计算公式如下：
内置温度传感器(NTC)，对因温度改变导致的声速变化进行补偿。
干扰回波抑制
仪表具有干扰回波抑制功能，确保了干扰回波( 例如：内部边角和焊缝产生的干扰回波) 不会被误
识别为真正的物位回波。
标定输入空罐高度(E) 和满罐高度(F) 进行仪表标定。
盲区距离(BD)满量程物位高度(F) 不得进入盲区距离(BD)。传感器的瞬态反应特性使得盲区内的物位回波信号无法被识别。
| FMI21-A1B1A1 |
| FMI51-A1AB2JB3E1A |
| FMI51-A2AGEJB3A1A |
| FTC260-BA4J1 |
| FMI51-A1BGDJB3A1A |
| FMI51-A1ATCJA2A1A |
| FMI51-A1BGGJB1A1A |
| FMI51-A1ATCJA2A1A |
| FMI51-A1BGDJB3A1A |
